Transformateur de courant extérieur

Le transformateur de courant extérieur capacitif LB6-110kV est un équipement de support haute tension de base de Zhejiang Yousen Électrique. Spécialement conçu pour les conditions de fonctionnement extérieures complexes, il est doté d'un papier huilé entièrement scellé structure immergée dans l'huile d'isolation, une tension de fonctionnement nominale de 110 kV, une tension de fonctionnement maximale de 126 kV et est compatible avec les réseaux électriques CA 50 Hz/60 Hz, répondant aux exigences opérationnelles du point neutre non mis à la terre efficacement systèmes.

Ce produit intègre des fonctions de mesure et de protection, équipé d'enroulements de mesure de classe 0,2 et 0,5. et enroulements de protection 5P/10P. Il prend en charge des rapports de transformation doubles pour la commutation de connexions série et parallèle, avec une couverture de courant primaire de 2×50A–2×1000A et une sortie secondaire de 1A/5A. Utiliser une fabrication de précision processus dans une usine réputée, le produit bénéficie d'une excellente adaptabilité environnementale : le modèle standard est adapté aux altitudes inférieures à 1 000 m, tandis que le modèle haute altitude GYW peut fonctionner de manière stable à 4 000 m d'altitude. C'est largement utilisé dans les sous-stations urbaines et rurales, l'alimentation électrique industrielle et minière et les nouveaux scénarios de production d'énergie.

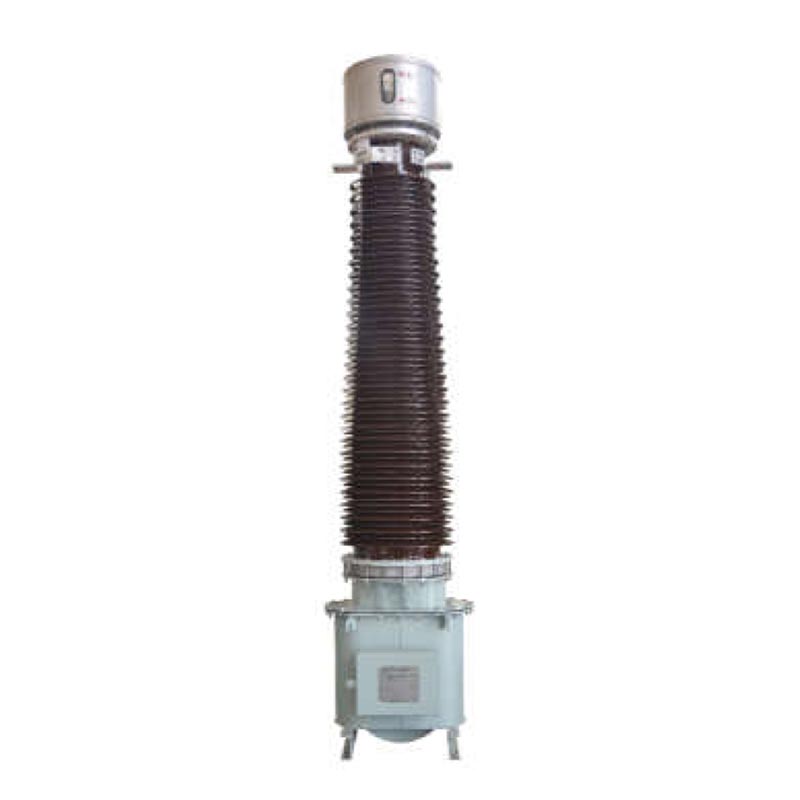

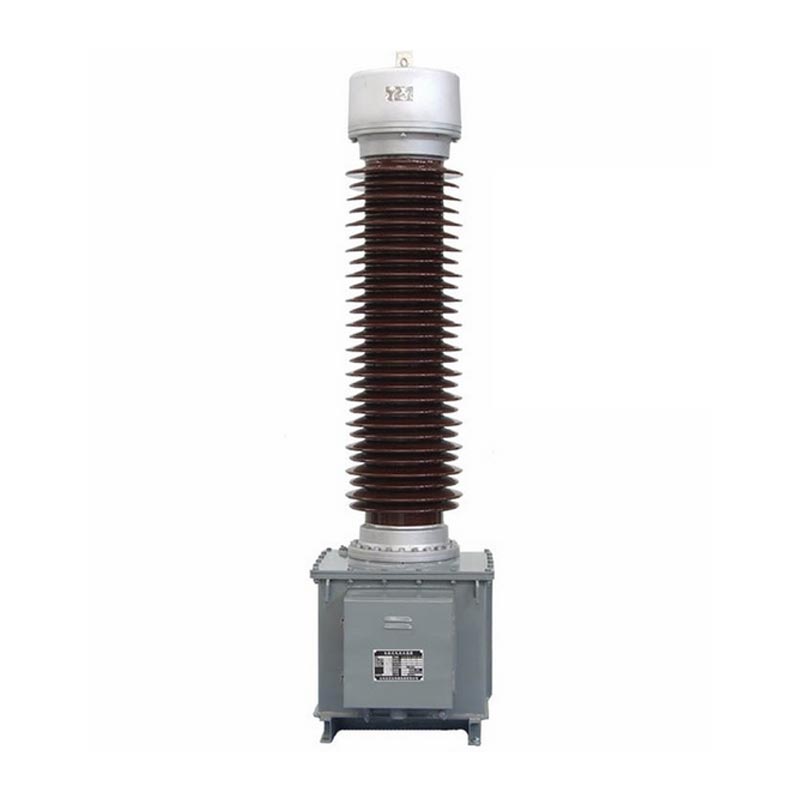

Transformateur de courant capacitif LB6-110kV

Explication du modèle et conditions d'utilisation

1. Explication des paramètres du modèle

Le numéro de modèle complet du transformateur de courant extérieur est LB6-110kV P/P/P/0.5ab/c, divisé en trois noyaux définitions :
- Modèle de base : L indique le transformateur de courant, B indique le niveau de protection, 6 indique le numéro de série de conception, 110 indique le niveau de tension nominale et W2 représente la configuration anti-pollution secondaire.
- Combinaison de précision : quatre ensembles d'enroulements secondaires intégrés, dont un enroulement de mesure de classe 0,5 et trois enroulements de protection de classe P, prenant en charge diverses combinaisons de précision pour s'adapter à différents dosages et exigences de précision de protection.
- Rapport de courant : marqué 2 * a/c, prenant en charge la commutation à double rapport. Le rapport est a/c lorsque le conservateur d'huile supérieur le connecteur externe est connecté en série et 2*a/c lorsqu'il est connecté en parallèle. Le câblage sur site permet de faciliter commutation.

2. Conditions de fonctionnement standard

- Température ambiante : maximum +40 ℃, minimum -25 ℃, maximum moyen quotidien +30 ℃ ; Ultra-low temperature conditions can be customized and negotiated.
- Altitude d'installation : Type standard ≤1000m ; Type LB6-110 GYW haute altitude ≤4000m.

Caractéristiques structurelles du produit

1. Structure d'enroulement et d'isolation

L'enroulement primaire adopte une structure en forme de U. Les spécifications de 2 × 400 A et inférieures utilisent du cuivre plat isolé par du papier fil, tandis que les spécifications de 2 × 500 A – 2 × 1 000 A utilisent des tubes en aluminium semi-circulaires à double lobe. Le noyau utilise un processus d'isolation capacitif au papier huilé, avec du papier pour câble haute tension enveloppant l'isolation principale. Plusieurs couches du blindage du condensateur crée un champ électrique uniforme, avec la couche interne connectée à la haute tension et la couche externe couche mise à la terre, améliorant considérablement la sécurité de l'isolation. L'enroulement primaire est divisé en deux sections avec quatre bornes, reliées au réservoir d'huile supérieur pour un changement de rapport facile.

2. Conception de Protection scellée

Un expanseur métallique est installé sur le dessus pour compenser automatiquement les changements de volume d'huile isolante causés par variations de température, isolant l'air et empêchant le vieillissement de l'huile dû à l'humidité, prolongeant ainsi la durée de vie de l'équipement. L'expandeur dispose d'une fenêtre d'observation du niveau d'huile intégrée pour une surveillance en temps réel du niveau d'huile. Tout le secondaire Les bornes et les bornes de blindage primaires sont connectées de manière centrale à la boîte de jonction du réservoir d'huile, garantissant Câblage standardisé et fortes capacités anti-interférences.

3. Structure d'installation sûre

Le réservoir d'huile est soudé à partir de plaques d'acier de haute qualité, avec des trous de levage pré-percés au fond pour plus de stabilité. levage global. La boîte de jonction et le réservoir d'huile sont équipés de boulons de mise à la terre dédiés pour garantir une fiabilité mise à la terre de l'enroulement secondaire et de l'ensemble de l'unité. Le produit présente une conception à polarité réduite ; quand primaire Le courant P1 entre et P2 sort, le courant secondaire est émis via S1/S2/S3, conformément au câblage standard de l'industrie. logique et faciliter la mise en service sur site.

Paramètres techniques de base

1. Paramètres électriques de base

- Tension de fonctionnement nominale : 110 kV ; Tension de fonctionnement maximale : 126 kV
- Fréquence nominale : 50/60 Hz ; Polarité : polarité soustractive
- Courant primaire nominal : 2 × 50 A ~ 2 × 1 000 A (plusieurs spécifications disponibles)
- Courant secondaire nominal : 1A, 5A
- Capacité de sortie secondaire : 15 VA ~ 50 VA (adaptable au rapport du transformateur)

2. Normes d’erreur de précision

- Classe de mesure (0,2/0,5) : erreur de courant ±0,2 %~±1,5 %, différence de phase 10′~90′, répondant à une énergie de haute précision exigences en matière de comptage.
- Classe de protection (5P/10P) : erreur de courant de classe 5P ≤ ± 1 %, erreur composite ≤ 5 % ; 10P class composite error ≤10%, fonctionnement de protection fiable en cas de panne du système.

3. Paramètres de tension de tenue et d'isolation

- Tension de tenue à la fréquence industrielle : 185 kV/1 min pour les circuits primaires et secondaires et à la terre ; 3kV/1min pour circuits secondaires et à la terre ; 5kV/1min pour le blindage primaire à la terre. Test à sec d'isolation externe : 230 kV ; mouillé essai : 185kV.
- Tension de tenue aux impulsions de foudre : Isolation interne 450 kV ; Type antipollution haute altitude GYW2 jusqu'à 560 kV.
- Distance dans l'air : Type standard ≥16 mm/kV ; type anti-pollution jusqu'à ≥31mm/kV, adapté aux environnements difficiles comme les zones côtières, la pollution industrielle et les hautes altitudes.

4. Paramètres de stabilité aux courts-circuits

L'équipement présente d'excellentes performances de stabilité thermique et dynamique. Pour les spécifications 300-600A, le le courant de stabilité thermique de courte durée peut atteindre 31,5-45kA, et le courant de stabilité dynamique peut atteindre 80-115kA, capable de résister aux surtensions instantanées de court-circuit et d’éviter les dommages à l’équipement.

Cas d'application concret

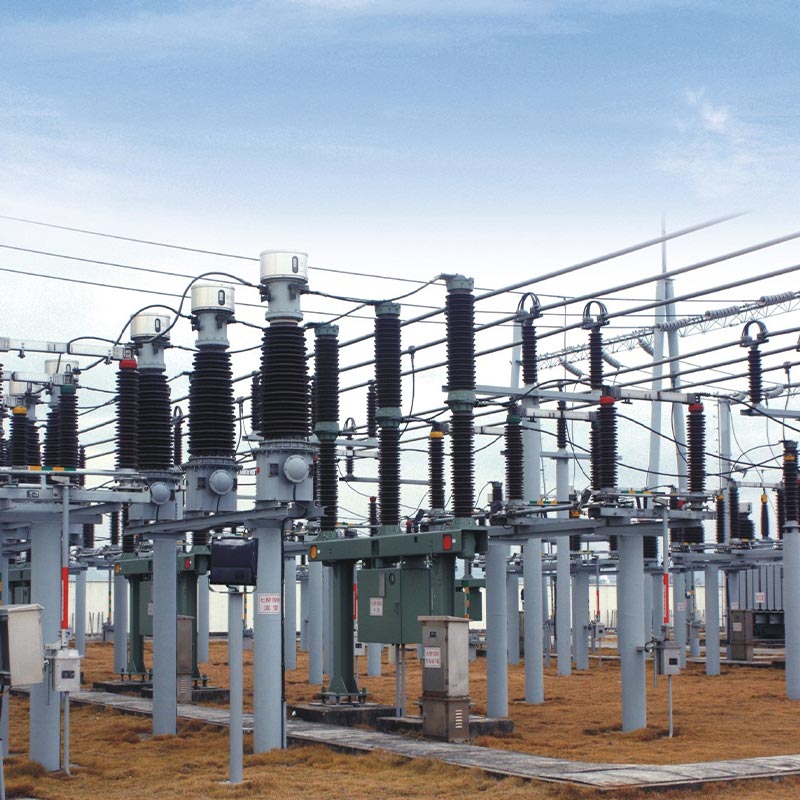

Le transformateur de courant extérieur Usune LB6-110kV a été appliqué avec succès à la mise à niveau d'une sous-station de réseau électrique de 110kV projet dans l'est de la Chine, remplaçant les équipements obsolètes et résolvant des problèmes tels que la faible précision et le mauvais temps résistance et entretien fréquent.

Le projet est situé dans un parc industriel suburbain, une zone caractérisée par une humidité toute l'année et une légère pollution industrielle, fournissant de l’électricité à plusieurs entreprises manufacturières. Le projet a sélectionné le LB6-110kV GYW modèle anti-pollution haute altitude (combinaison de précision 2 × 300/5A, 5P30/5P30/0,5S/0,2S). Après plus de deux ans De fonctionnement stable, les enroulements de haute précision 0,2 S/0,5 S garantissent un dosage précis pour les utilisateurs industriels, tout en plusieurs enroulements de protection permettent une réponse rapide aux fluctuations du réseau et aux défauts mineurs de court-circuit, obtenant ainsi zéro faux déclenchement et zéro échec de déclenchement. La structure entièrement scellée résiste efficacement à l'humidité et aux contaminants corrosion, sans fuite d'huile ni problèmes de vieillissement de l'isolation, réduisant ainsi la charge de travail de maintenance ultérieure de plus de 60 %, vérifiant pleinement la stabilité et la fiabilité du produit dans des conditions de fonctionnement difficiles.

Aspect LB 6 - 110 kV et dimensions d'installation

Référence du projet

Projet de lancement de fusée Cas-space

Rapport d'essai

FAQ

Q1 : Comment basculer entre deux rapports de courant sur site ?

Aucun démontage d’équipement n’est requis. Seule la configuration du câblage des connecteurs externes sur le dessus d'huile Le restaurateur a besoin d’un ajustement. La connexion en série des enroulements primaires correspond au rapport de base a/c ; connexion parallèle donne le double du rapport de courant primaire 2*a/c. L'équipement est expédié en parallèle par défaut ; suivez simplement le schéma de câblage pour une commutation rapide sans affecter l'isolation ou la durée de vie de l'équipement.

Q2 : Quels scénarios conviennent aux différents modèles d’isolation et d’anti-pollution ?

Le type standard (≥16 mm/kV) convient aux zones de plaines avec de bons environnements en dessous de 1 000 m ; Type anti-pollution W (≥20 mm/kV) convient aux scénarios de pollution urbaine et industrielle générale ; Type antipollution haute altitude GYW (≥25 mm/kV) convient aux zones de haute altitude inférieures à 4 000 m ; Le type amélioré GYW2 (≥31 mm/kV) est conçu pour des conditions extrêmes conditions telles que les embruns salés côtiers, la forte pollution industrielle et les très hautes altitudes, offrant une plus forte performance anti-vieillissement de l'isolation.

Q3 : Quelles sont les principales considérations de maintenance pour le transformateur de courant extérieur ?

Premièrement, le fonctionnement secondaire en circuit ouvert est strictement interdit pour éviter les risques d'induction haute tension. Deuxièmement, le la structure scellée ne doit pas être démontée arbitrairement ; un fonctionnement sans entretien est possible dans des conditions normales conditions. Troisièmement, la perte diélectrique et la résistance d'isolement doivent être testées chaque année et les données doivent être fondamentalement conforme aux valeurs d'usine. Quatrièmement, les niveaux d'huile doivent être vérifiés de façon saisonnière et qualifiés. l'huile de transformateur doit être ajoutée rapidement lorsque le niveau d'huile est bas.

Avantages du produit et résumé

Le transformateur de courant extérieur 110 kV/126 kV série Usune LB6, avec sa conception standardisée, ses performances stables et Forte adaptabilité environnementale, résout les problèmes des équipements traditionnels tels que la sensibilité à humidité, vieillissement facile de l'huile et faibles capacités antisalissure. Des combinaisons flexibles de rapport et de précision peuvent répondre aux besoins différenciés en matière de mesure du réseau électrique, de protection des relais et de surveillance de l'énergie industrielle. En tant que produit de haute qualité Équipement haute tension produit dans une usine chinoise réputée, il fournit des équipements hautement fiables, rentables et solutions nécessitant peu d'entretien pour les projets électriques mondiaux, ce qui en fait un fournisseur digne de confiance pour les sociétés de réseau électrique et entrepreneurs en ingénierie.
