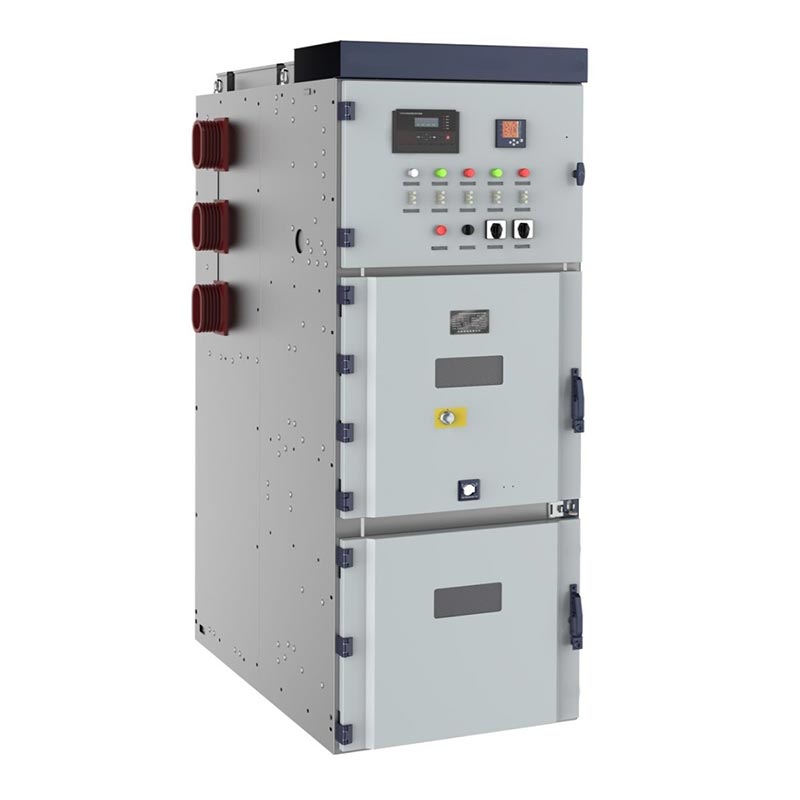

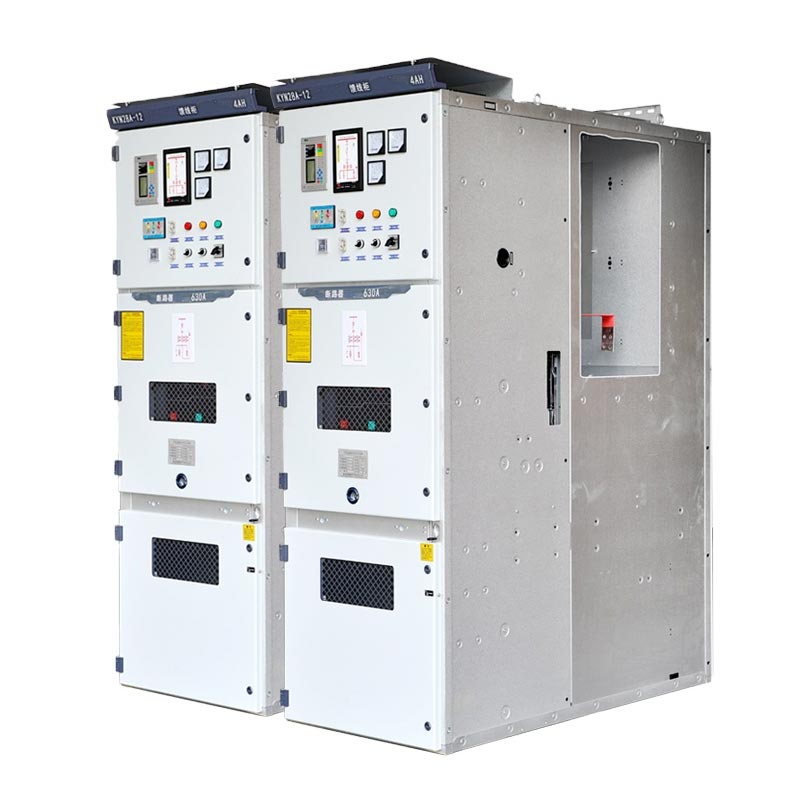

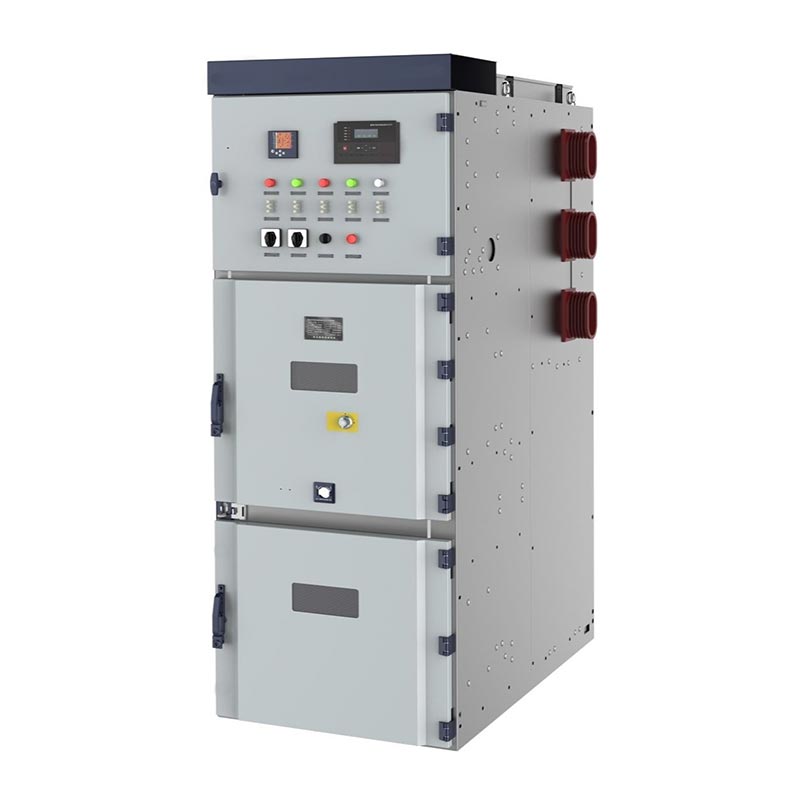

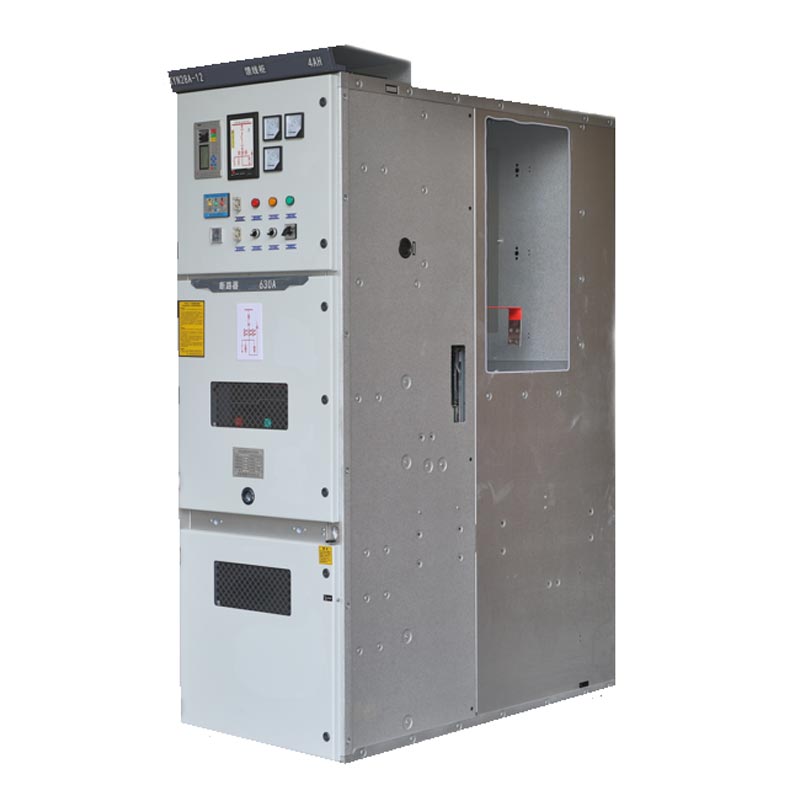

L'appareillage de commutation Usune Kyn28 24 kV est un appareillage de commutation sous vide moyenne tension débrochable à revêtement métallique d'intérieur avec une puissance nominale tensions couvrant les niveaux courants de 13,8 kV, 17,5 kV, 20 kV et 24 kV. Spécialement conçu pour le courant alternatif triphasé 50/60 Hz systèmes électriques, ses fonctions principales sont une réception efficace de l'énergie et une distribution précise, tout en permettant également une surveillance en temps réel contrôle des circuits, protection contre les pannes et surveillance de l'état de fonctionnement. En tant que produit de référence issu des 14 années d'expérience d'Usune expérience dans le domaine électrique moyenne tension, sa conception intègre une structure mature et une technologie de pointe, équilibrant les performances électriques avec la facilité d'exploitation et de maintenance, et répondant pleinement aux exigences moyennes tension essentielles besoins de distribution d’énergie des secteurs de l’énergie, de l’industrie et du bâtiment.
Appareillage basse tension
Appareillage moyenne tension
L'appareillage de commutation Kyn28 24 kV adhère strictement à plusieurs normes techniques nationales et internationales faisant autorité. pour garantir la conformité tout au long des processus de conception, de production et de test. Les normes de base comprennent :
- Normes nationales : GB3906-2006 « Appareillage de commutation et de commande sous enveloppe métallique 3,6-40,5 kV AC », GB/T11022 « Général
Exigences techniques pour les appareils de commutation et de commande haute tension", DL/T404 "Conditions techniques de commande
Appareillage de commutation haute tension CA intérieur"
- Norme internationale : IEC62271-200 « Appareillage de commutation et de contrôle sous enveloppe métallique CA avec une tension nominale supérieure à 1 kV
et en dessous de 52 kV »
1. Température : -15 ℃ ~ 40 ℃ ; Humidité : moyenne quotidienne ≤95 %, moyenne mensuelle ≤90 %
2. Altitude ≤1000m, intensité sismique ≤8 degrés
3. Exempt de gaz corrosifs et inflammables et de vibrations fréquentes ; special operating conditions can be customized
lors de la négociation.

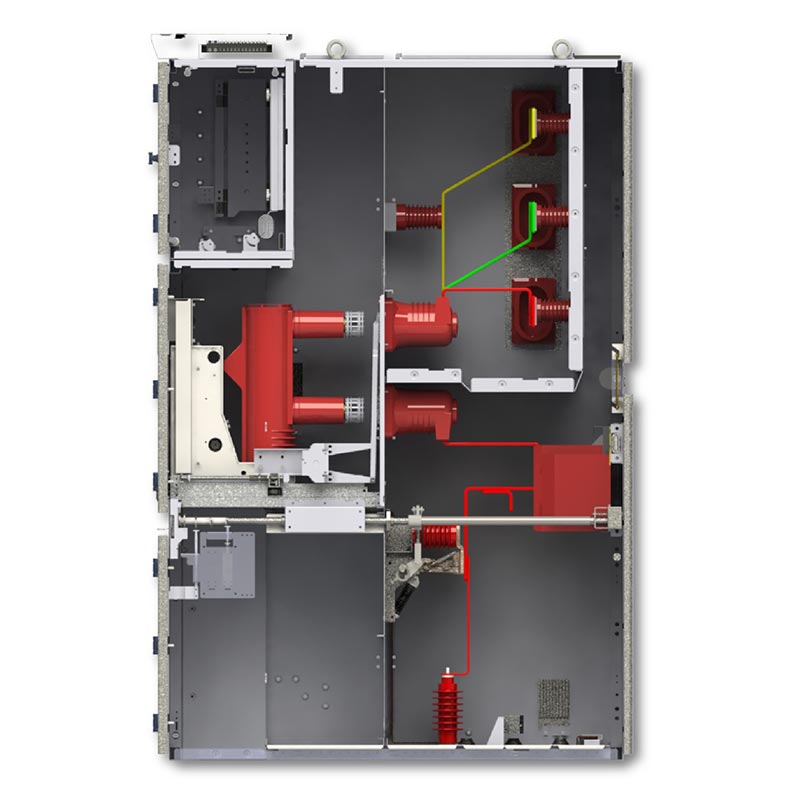

1. Structure fermée blindée : Les salles fonctionnelles cloisonnées indépendamment isolent les arcs électriques, améliorant ainsi la sécurité.
2. Chariot à main amovible : facilite le remplacement et la maintenance des composants, réduisant ainsi la durée de disponibilité.
3. Double verrouillage : offre une protection à cinq niveaux, éliminant les erreurs de fonctionnement.
4. Extinction d'arc sous vide : Forte capacité d'extinction d'arc, longue durée de vie, adaptée à un fonctionnement fréquent.
5. Canal de décompression : libération de pression directionnelle en cas de défaut, protégeant l'équipement environnant.
| Catégorie de paramètre | Indicateurs de base |
| Tension nominale | 13,8kV, 17,5kV, 20kV, 24kV |
| Fréquence nominale | 50 Hz/60 Hz |
| Courant nominal | 630A~3150A |
| Courant de coupure de court-circuit nominal | 25kA~50kA |
| Niveau de protection | IP4X (armoire), IP2X (entre compartiments) |
| Article | Unité | Paramètre | |
| Tension nominale | kV | 24 | |
| Fréquence nominale | Hz | 50 | |
| Courant nominal du disjoncteur | A | 630, 1 250, 1 600, 2 000, 2 500, 3 150, 4 000 | |
| Courant nominal de l'armoire électrique | A | 630, 1 250, 1 600, 2 000, 2 500, 3 150, 4 000 | |
| Courant dynamique nominal (4s) | kA | 16, 20, 25, 31,5, 40, 50 | |
| Courant constant nominal (crête) | kA | 40, 50, 63, 80, 100, 125 | |
| Courant nominal de coupure en court-circuit | kA | 16, 20, 25, 31,5, 40, 50 | |
| Courant nominal de fermeture de court-circuit | kA | 40, 50, 63, 80, 100, 125 | |
| Tension de tenue à la fréquence industrielle de 1 min | Pôle-pôle, pôle-terre | kV | 65 |
| Sur toute la distance d'isolement | kV | 79 | |
| Tension de tenue aux chocs de foudre (crête) | Pôle-pôle, pôle-terre | kV | 125 |
| Sur toute la distance d'isolement | kV | 145 | |
| Niveau de protection | IP4X pour coffret, IP2X pour local d'isolement et local disjoncteur ouvert | ||
| Remarque : la capacité de court-circuit du CT doit être considérée séparément. | |||
Cas 1 : Projet de distribution d’électricité dans un grand parc industriel chimique en Asie du Sud-Est. Usune, en tant que professionnel Le fabricant a fourni pour ce parc 82 tableaux de commutation, adaptés aux charges lourdes, sans dégradation des performances. après 3 ans de fonctionnement continu, devenant une référence locale.
Cas 2 : Projet de distribution d'électricité dans un complexe commercial de très grande hauteur en Chine. Appliqué à un super de 428 mètres Sous-station souterraine de grande hauteur, sa conception compacte et sa haute protection s'adaptent à l'environnement clos, assurant alimentation électrique stable pour un flux quotidien de plus de 100 000 personnes.
1. Force professionnelle : 14 ans de culture approfondie, possédant une R&D indépendante et une production personnalisée
capacités.
2. Contrôle de qualité rigoureux : inspection de qualité complète du processus, chaque appareil est livré avec un rapport de test complet.
3. Livraison efficace : commandes standard livrées en 15 à 20 jours, adaptables aux besoins urgents.
4. Services de personnalisation : prend en charge la personnalisation des OEM, du logo et des paramètres pour répondre aux besoins individuels.
5. Garantie après-vente : garantie de 12 mois, réponse après-vente et résolution sous 1 à 3 jours.
L'appareillage de commutation Usune Kyn28 24 kV, avec sa technologie mature et ses performances fiables, est devenu le système préféré choix pour la distribution d’énergie moyenne tension à l’échelle mondiale. Tirer parti des avantages de la chaîne d’approvisionnement chinoise et approvisionnement direct en usine, Usune se positionne comme un fabricant professionnel et un fournisseur fiable, contribuant à le développement de l’infrastructure électrique mondiale.
