L'appareillage de commutation CA débrochable intérieur blindé KYN61-40.5 est conçu pour Systèmes de distribution d'énergie CA triphasé 40,5 kV, 50/60 Hz. Adopter ABB conception de contour standardisée et concepts d'interface homme-machine, cela L'appareillage haute tension combine la structure éprouvée du compartiment KYN61 avec Aspect industriel de style ABB et fonctionnalités avancées de sécurité opérationnelle.
Conçu pour les applications fiables de distribution d'énergie moyenne tension, le L'appareillage de commutation KYN61-40.5 offre une excellente résistance mécanique, électrique performances et commodité de maintenance pour les sous-stations, les centrales électriques et systèmes électriques industriels.
Le corps de l'armoire de l'appareillage KYN61-40.5 est fabriqué à partir de matériaux de haute qualité plaques d'acier revêtues d'aluminium-zinc traitées par la technologie de pliage CNC. Le La structure adopte une méthode d'assemblage boulonné à haute résistance sans soudure, garantissant excellente rigidité de l'armoire, précision dimensionnelle et stabilité mécanique à long terme.
Les dimensions standards des armoires sont :

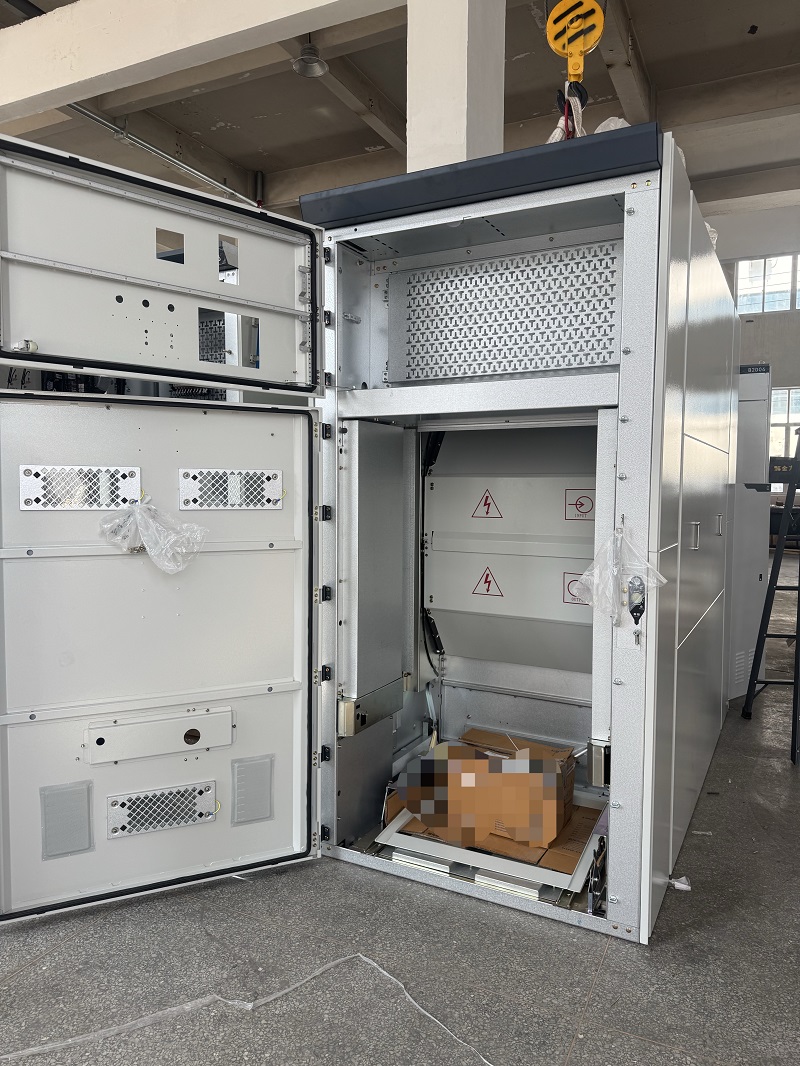

L'enceinte est divisée par des cloisons métalliques mises à la terre en quatre compartiments :
Chaque compartiment dispose d'un canal de décompression indépendant pour efficacement relâchez la pression de l'arc interne et améliorez la sécurité opérationnelle.
Le panneau avant du mécanisme KYN61-40.5 adopte une conception de fonctionnement intégrée. La fenêtre de visualisation de l'instrument, la poignée de commande mécanique, la position du chariot à bras L'indicateur, le mécanisme de verrouillage et les étiquettes d'avertissement sont disposés de manière claire et disposition organisée, permettant aux opérateurs d’identifier rapidement l’état de l’équipement.
Les grilles de ventilation optimisées assurent une dissipation efficace de la chaleur tout en maintenant une apparence propre et uniforme de l'armoire. L'indice de protection du boîtier atteint IP4X, et le niveau de protection est IP2X lorsque la porte du compartiment disjoncteur est ouvert.
L'appareillage de commutation KYN61-40.5 est entièrement compatible avec ABB HD4 et VD4-40.5 disjoncteurs à vide débrochables, ainsi que des relais de protection série ABB REF. Cela en fait une solution idéale pour les projets nécessitant un appareillage compatible ABB. configurations.
Le chariot à bras amovible adopte un mécanisme de propulsion à vis monté au sol, offrant un fonctionnement fluide et une excellente interchangeabilité pour le circuit à vide ABB disjoncteurs. Le système complet de verrouillage à cinq préventions intègre des éléments mécaniques et fonctions de protection de sécurité électrique selon les concepts de logique de sécurité ABB.
La conception, le dégagement d'isolation, la structure mécanique et les performances électriques des appareillages KYN61-40.5 sont conformes aux normes internationales, notamment :
L'appareillage répond aux exigences du projet, notamment les tests d'échauffement, tests de tenue aux courts-circuits et tests de classification d'arc interne, ce qui en fait adapté aux applications exigeantes de distribution d’énergie haute tension.
L'appareillage adopte une apparence d'armoire de style ABB et un fonctionnement standardisé conception d'interface, offrant une apparence industrielle professionnelle et pratique expérience opérationnelle.
La structure d'assemblage modulaire boulonnée améliore la rigidité de l'armoire, simplifie installation et permet une maintenance plus facile et une expansion future.
Les cloisons métalliques mises à la terre créent des compartiments fonctionnels séparés, améliorant ainsi sécurité de l'opérateur et fourniture d'une protection efficace contre la pression de l'arc interne.
L'appareillage de commutation est spécialement conçu pour correspondre aux disjoncteurs à vide ABB 40,5 kV et dispositifs de protection, offrant une excellente interchangeabilité et un excellent système intégration.
Avec une protection de boîtier IP4X et une conception de sécurité avancée, le KYN61-40.5 L'appareillage de commutation convient aux sous-stations, aux installations de production d'énergie, aux industries usines et autres projets de distribution moyenne tension.
L'appareillage de commutation KYN61-40.5 est largement utilisé dans :
Avec une conception compatible ABB, une construction mécanique robuste, une sécurité avancée protection et conformité aux normes CEI, l'appareillage de commutation KYN61-40.5 fournit une solution fiable pour les besoins de distribution d’énergie moyenne tension. Il livre longue durée de vie, maintenance pratique et fonctionnement stable pour une puissance critique applications dans le monde entier.
