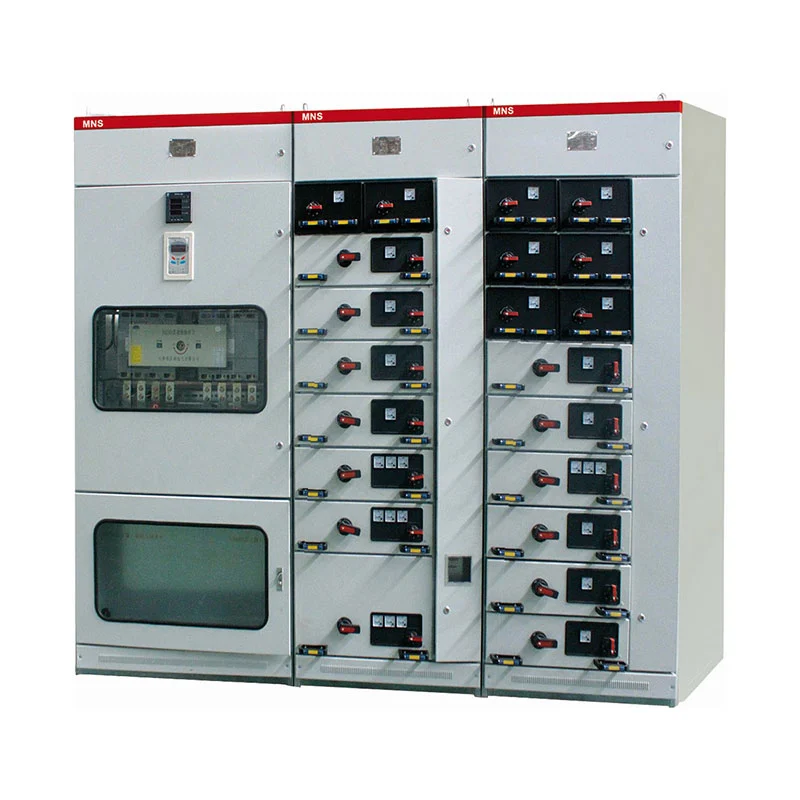

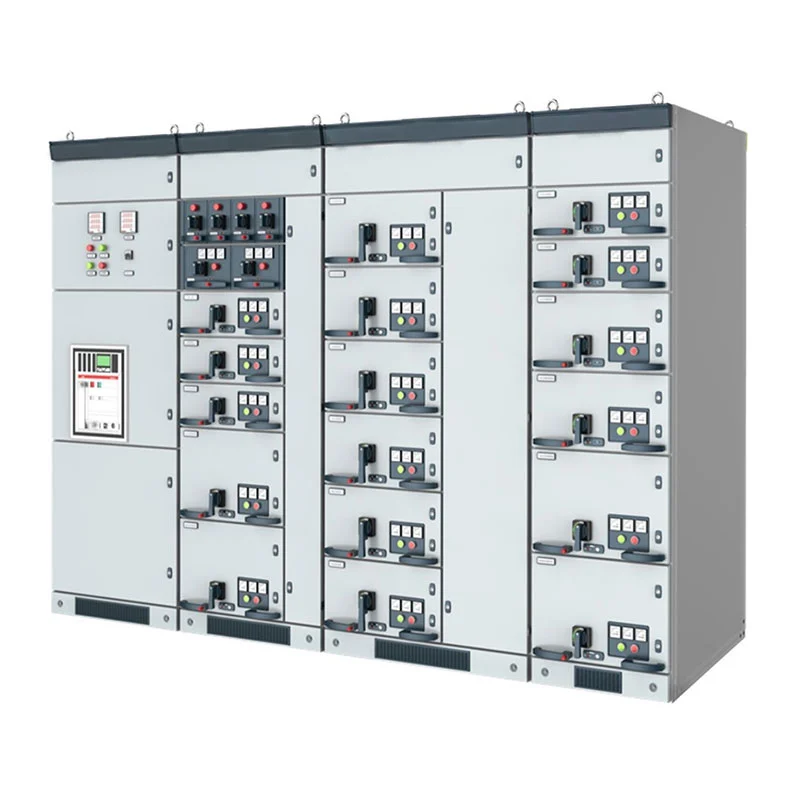

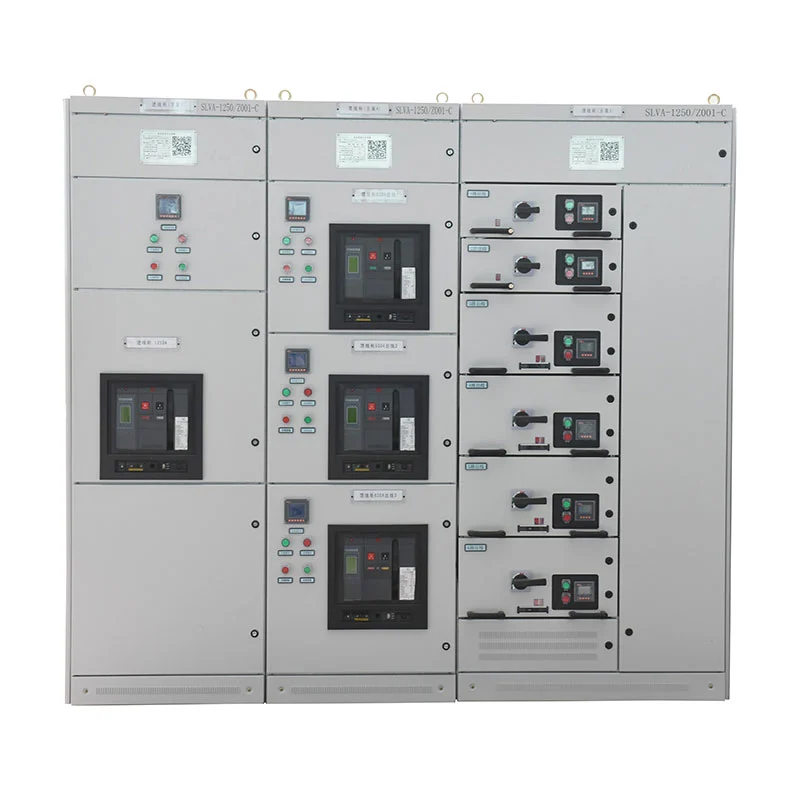

Le panneau d'appareillage débrochable basse tension est particulièrement adapté aux projets où plusieurs types de réseaux électriques les charges doivent être gérées à partir d’un système de distribution basse tension centralisé. Au lieu d'utiliser un seul fixe Disposition, l'armoire peut être configurée avec des unités de distribution d'énergie, des unités de commande de moteur et un facteur de puissance fonctions de compensation selon le schéma électrique du client.
Un grand système électrique basse tension contient normalement différents types de charges. Équipements de production, moteurs, l'éclairage, les équipements auxiliaires et les charges réactives peuvent nécessiter des dispositions de protection et de contrôle différentes.
L'appareillage modulaire Usune peut donc être configuré en fonction de la fonction de chaque circuit. Un système typique peut inclure un centre de distribution d'énergie (PC) pour l'alimentation entrante et sortante, un centre de contrôle moteur (MCC) pour le moteur des alimentations et une armoire de compensation pour la gestion de la puissance réactive.
Cette configuration permet aux ingénieurs électriciens de développer le tableau autour de la structure de charge réelle d'un projet.

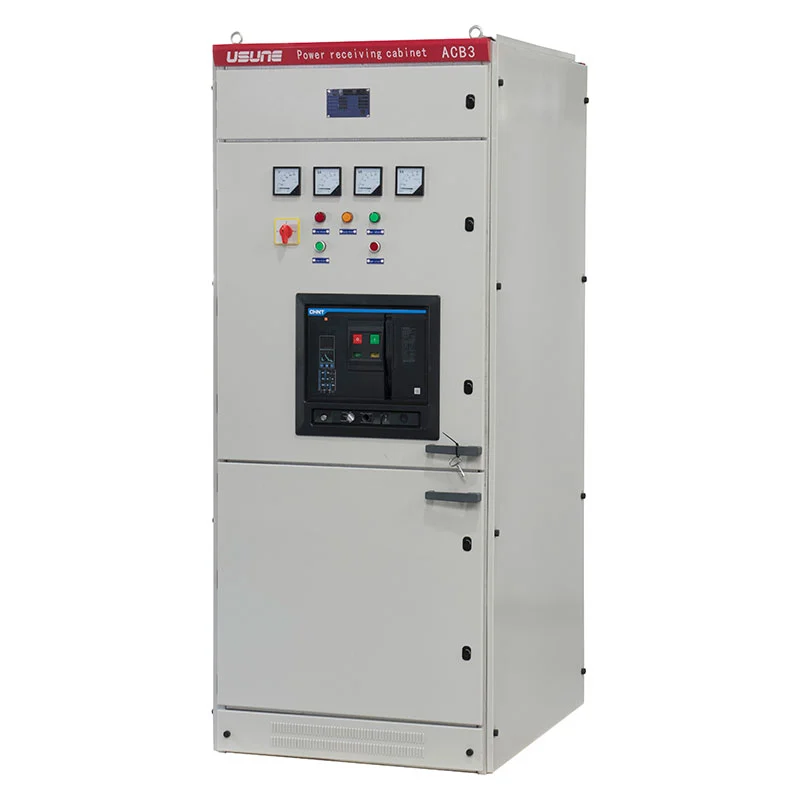

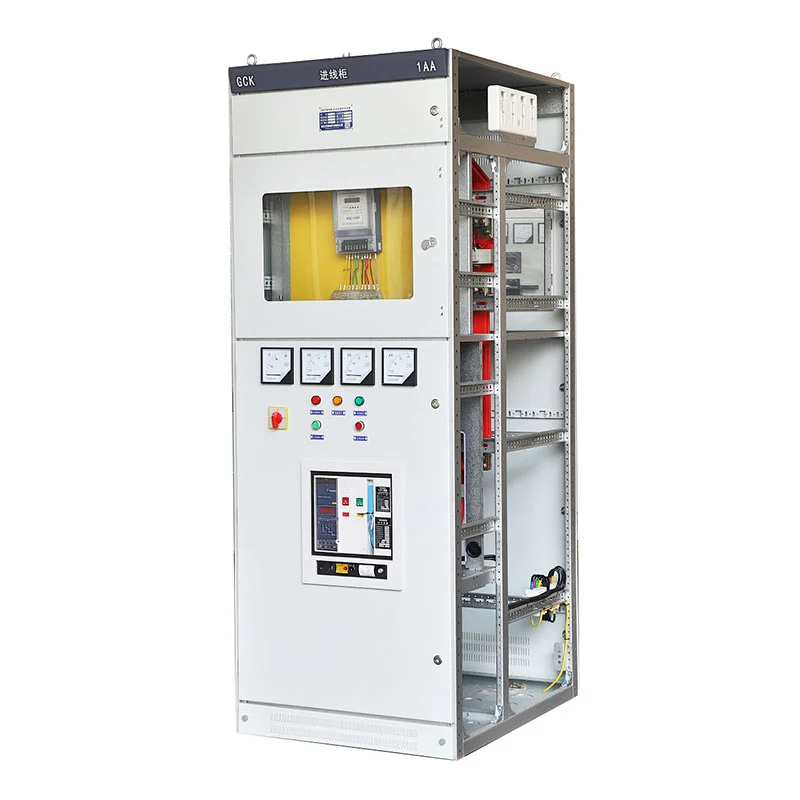

L'armoire PC est conçue pour le côté réception et distribution d'un système basse tension.
En fonction des paramètres électriques requis, l'armoire peut accueillir les circuits des séries Emax, MT, 3WN, AH, ME disjoncteurs et autres composants compatibles selon la conception approuvée.
La section de distribution peut être utilisée pour alimenter les lignes de production en aval, les transformateurs, les équipements auxiliaires, systèmes de construction et autres charges électriques.
Pour les projets avec plusieurs départs, chaque circuit peut être disposé en fonction de son courant nominal et de sa protection exigences, facilitant ainsi l’organisation du réseau de distribution global.
Les charges moteur constituent souvent l’un des composants les plus importants des systèmes électriques industriels. Pompes, ventilateurs, compresseurs, les convoyeurs, les machines-outils et les équipements de production peuvent tous nécessiter des circuits moteurs dédiés.
La configuration MCC utilise des tiroirs grands et petits pour répondre aux différentes exigences des départs moteurs. Le principal le dispositif de commutation pour chaque circuit peut utiliser un disjoncteur à boîtier moulé à haut pouvoir de coupure ou une charge rotative interrupteur avec fusible.
Cette disposition permet aux circuits de moteur d'être regroupés séparément des circuits généraux de distribution d'énergie tout en maintenir un contrôle centralisé du système électrique.
Les installations industrielles comportant un grand nombre de moteurs et de charges inductives peuvent nécessiter une compensation de puissance réactive.
Usune peut configurer la section de compensation avec des fonctions de compensation du facteur de puissance manuelle, automatique ou à distance. La méthode de contrôle appropriée peut être sélectionnée en fonction du système de gestion électrique du client.
En séparant l'équipement de compensation des circuits de distribution générale et des circuits moteurs, la disposition des armoires peut mieux correspondent à la stratégie globale de gestion de l’énergie du client.
La principale valeur d'un système basse tension débrochable n'est pas simplement la structure de l'armoire elle-même, mais aussi la capacité de organiser différentes fonctions électriques au sein d’un système coordonné.
La section PC gère l'énergie entrante et distribue l'électricité aux lignes d'alimentation en aval. Sa configuration de disjoncteur est sélectionnés en fonction des exigences de courant et de protection du système.
La section MCC est dédiée aux circuits liés au moteur. Différentes tailles de tiroirs peuvent être disposées en fonction du moteur les valeurs nominales et les quantités d'alimentation.
La section de compensation gère la puissance réactive et peut être configurée pour un fonctionnement manuel, automatique ou à distance.
Ces trois domaines fonctionnels peuvent être conçus séparément ou intégrés dans un même tableau basse tension selon aux exigences du projet.
La sélection d'un système de commutation basse tension doit commencer par les charges électriques plutôt que par l'armoire. apparence.
Pour un projet de distribution d'énergie, les ingénieurs doivent normalement confirmer la tension entrante, le courant nominal, le nombre de départs, niveau de court-circuit, capacité du moteur et besoins d'expansion futurs.
Pour les installations à forte intensité de moteur, le nombre et la puissance des moteurs deviennent des facteurs importants pour déterminer le MCC. configuration.
Lorsque les charges réactives sont importantes, la capacité de compensation requise et la méthode de contrôle doivent également être considéré.
Cette approche basée sur la charge permet de garantir que la configuration finale de l'appareillage correspond aux conditions de fonctionnement réelles. caractéristiques de l'établissement.
Le panneau d'appareillage débrochable basse tension peut être configuré pour différentes industries et environnements électriques selon les fonctions de distribution requises.
Les usines peuvent utiliser des configurations PC et MCC pour distribuer l'énergie aux équipements de production, aux moteurs, aux systèmes auxiliaires, et machines de traitement.
Les usines pétrochimiques disposent généralement de nombreux systèmes motorisés tels que des pompes, des ventilateurs et des compresseurs. Séparé des circuits de commande de moteur peuvent être disposés dans la section MCC.
Les installations sidérurgiques et métallurgiques contiennent souvent des moteurs de grande puissance et plusieurs lignes de production. Modulaire La distribution permet de gérer différentes charges via des circuits d'alimentation dédiés.
L'infrastructure de transport peut utiliser une distribution centralisée basse tension pour l'alimentation électrique des équipements, les auxiliaires systèmes, équipements de ventilation et autres charges électriques.
Les immeubles de grande hauteur et les développements résidentiels peuvent utiliser des armoires de distribution basse tension pour l'alimentation centralisée gestion et fourniture d'équipements électriques.
Les installations liées à l'énergie peuvent combiner la distribution entrante, les départs, les circuits moteurs et la puissance réactive. compensation dans un système basse tension intégré.
L'équipement standard est conçu pour une température ambiante comprise entre -5°C et +40°C, avec une température moyenne non dépassant +35°C sur 24 heures.
L'altitude d'installation standard est ≤2000 m. L'air ambiant doit être relativement propre et approprié des mesures doivent être envisagées lorsque les fluctuations d’humidité et de température peuvent provoquer de la condensation.
Pour le transport et le stockage, la plage de température applicable est de -25°C à +55°C, avec une exposition à court terme jusqu'à +70°C pendant 24 heures maximum.
Si l'équipement est requis pour des plates-formes pétrolières offshore, des centrales nucléaires ou d'autres environnements spéciaux, le les conditions de fonctionnement doivent être confirmées séparément entre Usune et le client.
| Article | Spécification |
| Type d'équipement | Appareillage de commutation débrochable basse tension |
| Tension de fonctionnement nominale | ≤660V |
| Fréquence nominale | 50 Hz / 60 Hz |
| Fonctions principales | Distribution d'énergie/Contrôle du moteur/Compensation du facteur de puissance |
| Types d'armoires | PC / MCC / Cabinet de Rémunération |
| Disjoncteurs PC | Série Emax/MT/3WN/AH/ME |
| Structure du CCM | Grands et petits tiroirs |
| Commutation principale MCC | MCCB à coupure élevée / interrupteur de charge rotatif avec fusible |
| Modes de rémunération | Manuel / Automatique / À distance |
| Altitude d'installation | ≤2000m |
| Température ambiante | -5°C à +40°C |
| Température moyenne sur 24 heures | ≤+35°C |
| Température de stockage | -25°C à +55°C |
| Température à court terme | Jusqu'à +70°C pendant ≤24h |
| Système applicable | CA 50-60 Hz |
Les paramètres électriques finaux doivent être confirmés conformément au schéma unifilaire du client, à la liste de charges, exigences de protection et conditions d’installation.
Pour les équipes d'approvisionnement, la sélection d'une armoire de commutation basse tension uniquement en fonction de la tension et du courant nominal peut ne pas être suffisant.
Le nombre de circuits sortants, la quantité de départs moteur, les caractéristiques nominales des moteurs individuels, les exigences en matière de court-circuit, la capacité d'alimentation entrante et les exigences de compensation peuvent toutes affecter la configuration finale de l'armoire.
Usune peut examiner les exigences électriques du client et recommander la combinaison appropriée de PC, MCC et fonctions de rémunération.
Cette approche est particulièrement utile pour les projets industriels où le tableau doit accueillir plusieurs types de charges électriques plutôt que de servir uniquement d’armoire de distribution conventionnelle.
Le Cas-space Rocket Launch Project est l'une des références de projets associés aux équipements électriques d'Usune.
Les installations de lancement de fusées contiennent des systèmes électriques de support complexes et nécessitent une distribution d'énergie organisée pour équipements, installations auxiliaires, systèmes liés au contrôle et charges d'infrastructure.
Dans un tel environnement, le système de distribution électrique doit s'adapter à différentes caractéristiques de charge tout en maintenir une organisation de circuit claire. L'appareillage basse tension d'Usune a été utilisé dans le cadre du projet disposition des équipements électriques.
Le projet démontre l'application de l'équipement électrique Usune dans des infrastructures spécialisées où l'alimentation électrique les exigences de distribution s’étendent au-delà des bâtiments commerciaux ou industriels conventionnels.
Avant de commander un panneau d'appareillage débrochable basse tension, les clients doivent normalement fournir le projet suivant renseignements :
| Informations requises | But |
| Tension du système | Détermine la configuration électrique de base |
| Courant entrant | Aide à déterminer la capacité de l'appareillage de commutation entrant |
| Nombre de mangeoires | Détermine la disposition des unités fonctionnelles de l'armoire |
| Quantité de moteur | Détermine les exigences du MCC |
| Valeurs nominales du moteur | Aide à sélectionner les composants du départ moteur |
| Niveau de court-circuit | Détermine les exigences de protection |
| Exigence de rémunération | Détermine la configuration de la compensation du facteur de puissance |
| Environnement d'installation | Confirme les conditions de fonctionnement applicables |
| Schéma électrique | Aide Usune à préparer la disposition appropriée du cabinet |
Fournir ces détails au stade du devis permet à Usune de développer une configuration d'appareillage plus précise et réduire les changements inutiles pendant la production.
| Non. | Articles | Unité | Unité interrupteur-sectionneur | unité combinée | Unité disjoncteur | |
| 1 | Tension nominale | kV | 24/12 | 24/12 | 24/12 | |
| 2 | Fréquence nominale | Hz | 50 | 50 | 50 | |
| 3 | Courant nominal | A | 630 | 125 (dépend du courant du fusible) | 630 | |
| 4 | Niveau d'isolation nominal | 1min Fréquence résistée à la pression | kV | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| L'impulsion d'éclairage a résisté à la tension | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | Courant nominal de tenue aux courts-circuits | kA/s | 25/4 | —— | 25/4 | |
| 6 | Courant de tenue de crête nominal | kA | 63 | —— | 63 | |
| 7 | Courant nominal de fermeture de court-circuit | kA | 63 | Limité par le fusible HT | 63 | |
| 8 | Courant nominal de coupure en court-circuit | kA | —— | Limité par le fusible HT | 25/25 | |
| 9 | Courant de transmission nominal | A | —— | 1700/1400 | —— | |
| 10 | Courant de coupure de charge actif nominal | A | 630 | —— | —— | |
| 11 | Courant de coupure nominal en boucle fermée | A | 630 | —— | 630 | |
| 12 | Durée de vie mécanique | interrupteur-sectionneur/CB | Fois | 10000 | 10000 | 20000 |
| Interrupteur d'isolement/terre | 5000 | 5000 | 5000 | |||
| 13 | Résistance des circuits | μΩ | ≤150 | —— | ≤150 | |
| 14 | Pression de charge nominale (pression manométrique de 20 ℃) | MPa | 0.04 | 0.04 | 0.04 | |
| 15 | Taux de fuite relatif annuel de gaz | % | 0.05 | 0.05 | 0.05 | |
| 16 | Degré de protection IP | Armoire | IP4X | IP4X | IP4X | |
| Réservoir de gaz | IP67 | IP67 | IP67 | |||

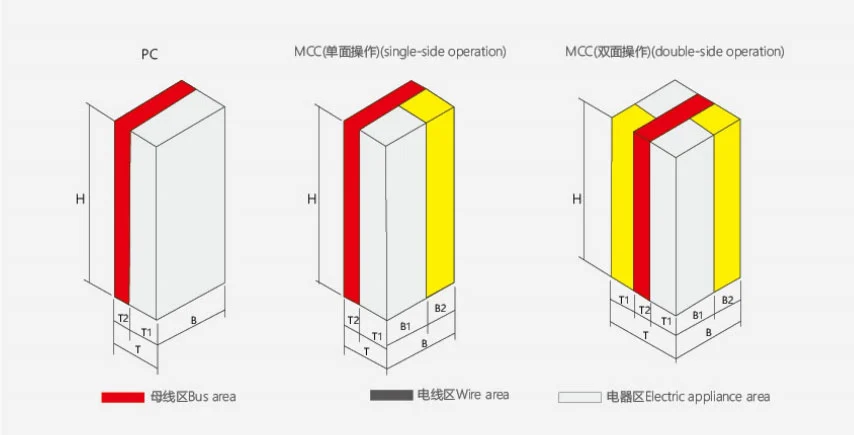

| Hauteur | Largeur | Profondeur | Note | ||||
| H | B | B1 | B2 | T | T1 | T2 | |
| 2200 | 1000 | 600 | 400 | 600 | 400 | 200 | Fonctionnement d'un seul côté |
| 2200 | 1000 | 600 | 400 | 1000 | 400 | 200 | Fonctionnement double face |
Usune exploite ses processus de fabrication et de gestion de la qualité selon les normes ISO 9001, ISO 14001 et ISO 45001.
Les produits sont développés et fabriqués en référence aux normes applicables CEI et GB. La certification CE est disponible pour les configurations de produits applicables et les marchés cibles.
L'inspection en usine couvre l'installation des composants, l'assemblage de l'armoire, les connexions électriques, les mécanismes fonctionnels, et des tests de routine avant expédition.
Les documents techniques et rapports de tests pertinents peuvent être fournis selon les exigences du projet.
L'équipement est conçu pour les systèmes AC avec une tension de fonctionnement nominale de 660 V et moins.
Le système peut intégrer des fonctions de distribution d’énergie, de contrôle du moteur et de compensation automatique du facteur de puissance.
Une armoire PC est principalement utilisée pour la réception et la distribution d’énergie. Il peut être configuré avec un circuit approprié disjoncteurs selon les exigences du système.
Une armoire MCC est conçue pour le contrôle et la protection centralisés de plusieurs circuits moteurs. Il peut utiliser de grandes et configurations de petits tiroirs.
Oui. Usune peut configurer l'armoire selon le schéma unifilaire du client, la liste de charge, les caractéristiques du moteur, quantité d'alimentateur et exigences de compensation.
Usune fonctionne sous les systèmes de gestion ISO 9001, ISO 14001 et ISO 45001. Les produits sont conçus selon Normes CEI et GB applicables, avec certification CE disponible pour les configurations applicables.
Les environnements spéciaux tels que les plates-formes offshore et les installations nucléaires nécessitent une évaluation technique distincte et accord avant la production.
Il est recommandé aux clients de fournir la tension du système, le courant entrant, la quantité d'alimentation, les informations sur le moteur, niveau de court-circuit, exigences de compensation, schéma unifilaire et environnement d'installation.
Oui. L'inspection d'usine et les tests de routine sont effectués avant expédition, et les rapports de tests pertinents peuvent être fournis selon les exigences du projet.
Usune se concentre sur les équipements électriques basse tension et propose des configurations d'appareillage de commutation orientées projet pour applications industrielles, commerciales, énergétiques, de transport et d’infrastructures spécialisées.
Pour les clients achetant le panneau d'appareillage débrochable basse tension, Usune peut prendre en charge le processus depuis l'électricité. la confirmation des paramètres et la configuration de l'armoire à l'inspection de la fabrication et à la documentation d'expédition, fournissant ainsi un solution pratique basée sur le système électrique réel plutôt que d’utiliser la même configuration pour chaque projet.
