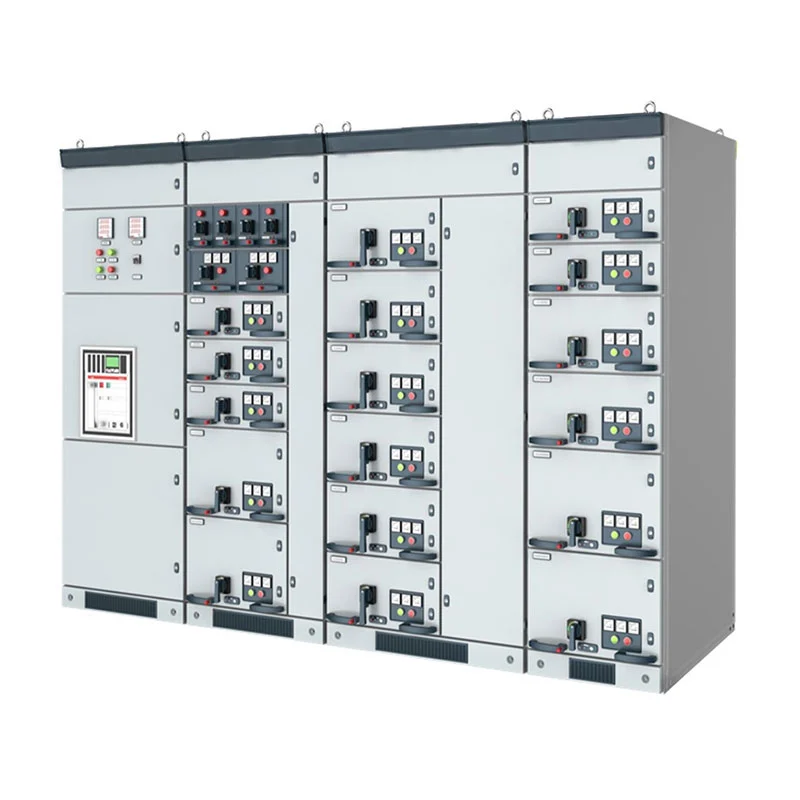

Développé par Zhejiang Usune Electric Co., Ltd., le tableau de distribution débrochable basse tension convient au courant alternatif Systèmes 50 Hz avec tension de fonctionnement nominale jusqu'à 400 V et courant nominal jusqu'à 3 150 A. La conception combine un jeu de barres en cuivre distribution, disjoncteurs configurables, câblage secondaire organisé et espaces de câbles dédiés pour prendre en charge différents dispositions du projet. Usune fabrique et fournit des solutions d'appareillage basse tension pour les centrales électriques, les sous-stations, usines, installations minières, bâtiments commerciaux et autres projets de distribution d’énergie en Chine et sur les marchés étrangers.
Différentes charges électriques nécessitent différentes dispositions d'alimentation. L'armoire peut être configurée selon les schéma de distribution de puissance, permettant les circuits entrants, les circuits sortants, les départs moteurs et la puissance réactive les circuits de compensation doivent être disposés au sein du même système de distribution basse tension.
Pour des besoins de distribution plus importants, des disjoncteurs universels tels que les séries Emax, MT, 3WN, AH et ME peuvent être sélectionnés selon la conception du projet. La configuration peut également intégrer des disjoncteurs à boîtier moulé, des charges interrupteurs et autres composants électriques en fonction du courant nominal et du schéma de protection requis.
Cette approche de configuration permet d'adapter l'équipement à différentes architectures de distribution d'énergie. de compter sur un système électrique fixe.
Le jeu de barres principal et les jeux de barres de dérivation utilisent du cuivre électrolytique pour fournir un chemin de courant stable entre les et circuits sortants. Une isolation ignifuge et des manchons thermorétractables sont appliqués sur le jeu de barres concerné. sections pour améliorer la protection de l’isolation et maintenir une identification claire des phases.
La disposition des jeux de barres est conçue en fonction du schéma électrique et des exigences de courant nominal. Flexible Des connexions de jeu de barres peuvent également être fournies au niveau de la connexion entrante entre le pont omnibus et le circuit principal. disjoncteur lorsque cela est requis par la conception du projet.
Pour les équipes achats, cette configuration permet de simplifier l'adaptation du tableau avec les transformateurs amont, ponts de bus et systèmes d'alimentation en aval.
Le cadre de l'armoire et les cloisons internes sont fabriqués à partir de tôles d'acier laminées à froid. La plaque standard l'épaisseur n'est pas inférieure à 2 mm, offrant une résistance mécanique suffisante pour un fonctionnement normal, une inspection et entretien.
La structure de l'armoire offre des zones dédiées aux composants électriques, aux connexions de câbles et au contrôle secondaire. câblage. Les portes, les poignées de commande, les plaques d'identification et les étiquettes internes sont disposées en fonction des caractéristiques électriques. conception pour faciliter l’identification des circuits lors de la mise en service et de la maintenance.
Un bus de mise à la terre en cuivre PE s'étend dans le sens de la disposition de l'armoire. Les composants nécessitant une mise à la terre peuvent être connecté à ce conducteur, avec des bornes de mise à la terre dédiées prévues pour la connexion à la mise à la terre externe réseau.
Le circuit secondaire est aménagé selon les dessins du projet et les exigences de contrôle. Utilisations du câblage de commande Conducteurs en cuivre isolés flexibles et organisés en faisceaux pour fournir un câblage interne propre et facile à entretenir. arrangement.
Les circuits de commande utilisent généralement des conducteurs de 1,5 mm², tandis que les circuits de courant alternatif utilisent des conducteurs de 2,5 mm², sous réserve des conception technique finale. Des borniers ignifuges sont utilisés, ainsi que des numéros d'équipotentielles ou des marques d'identification de circuit. sont fournis pour correspondre aux schémas électriques.
Pour les armoires d'arrivée, une protection contre les déclenchements par sous-tension peut être intégrée à la protection du disjoncteur arrangement. Les voyants lumineux, les interrupteurs de commande et les instruments de mesure peuvent également être configurés en fonction du fonction de chaque circuit.

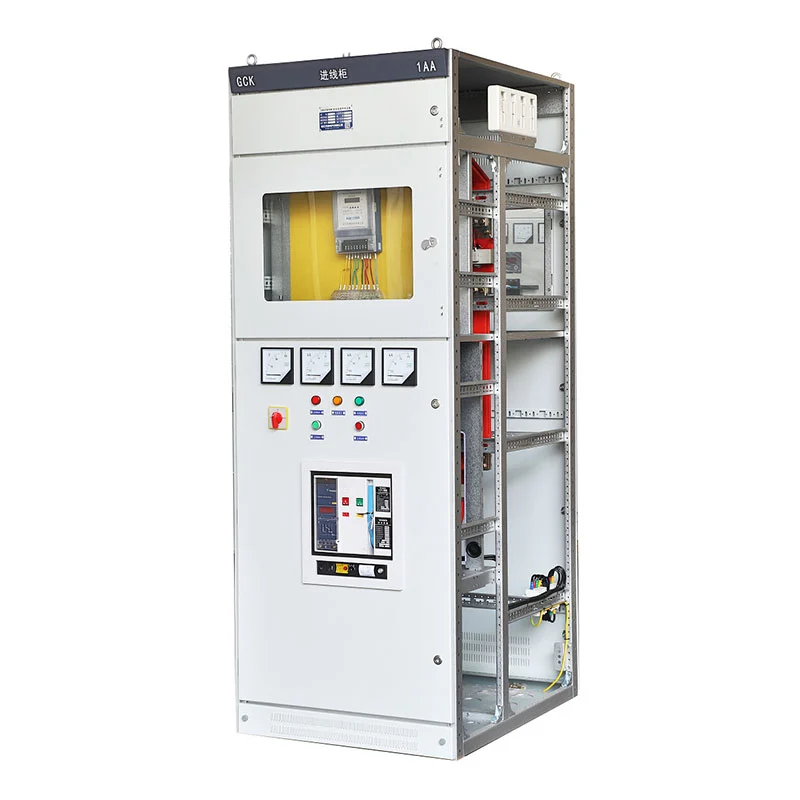

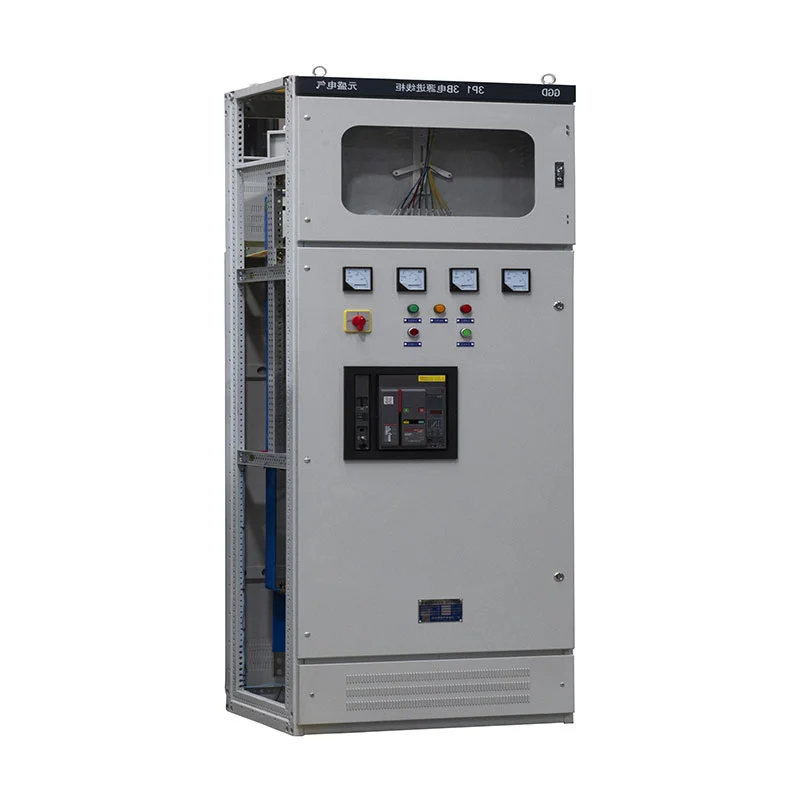

Le tableau de distribution débrochable basse tension peut être configuré pour plusieurs alimentations basse tension courantes fonctions de répartition. Une armoire entrante reçoit l'alimentation du transformateur ou de la source d'alimentation en amont, tandis que les armoires de sortie distribuent l’électricité aux charges en aval.
Les circuits de commande du moteur peuvent être disposés à l'aide de configurations de grands et petits tiroirs, avec disjoncteurs ou fusibles. commutateurs de charge rotatifs sélectionnés en fonction des caractéristiques du moteur. Les armoires de compensation de condensateur peuvent intégrer des équipements de compensation de puissance réactive manuelle, automatique ou à distance.
Cet agencement modulaire permet à la même plate-forme d'armoire de prendre en charge différentes tâches de distribution électrique au sein un projet.
| Article | Spécification |
| Type de produit | Tableau de distribution débrochable basse tension |
| Tension de fonctionnement nominale | 0,4kV |
| Fréquence nominale | 50 Hz |
| Courant nominal | Jusqu'à 3150A |
| Degré de protection | IP23 |
| Installation | Intérieur |
| Altitude | ≤2000m |
| Niveau de pollution | Niveau 3 |
| Température ambiante | -10°C à +40°C |
| Humidité relative moyenne quotidienne | ≤95% |
| Humidité relative moyenne mensuelle | ≤90% |
| Intensité sismique | ≤Magnitude 8 |
| Matériau du jeu de barres principal | Cuivre électrolytique |
| Matériau du meuble | Plaque d'acier laminée à froid |
| Couleur de l'armoire standard | Gris électrique, RAL7032 |
| Modèle | Tension nominale (V) | Courant nominal (A) | Courant assigné de coupure en court-circuit (KA) | Courant de tenue de courte durée nominal (1 s) (kA) | Courant de tenue de crête assigné (kA) | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600(630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1500(1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||

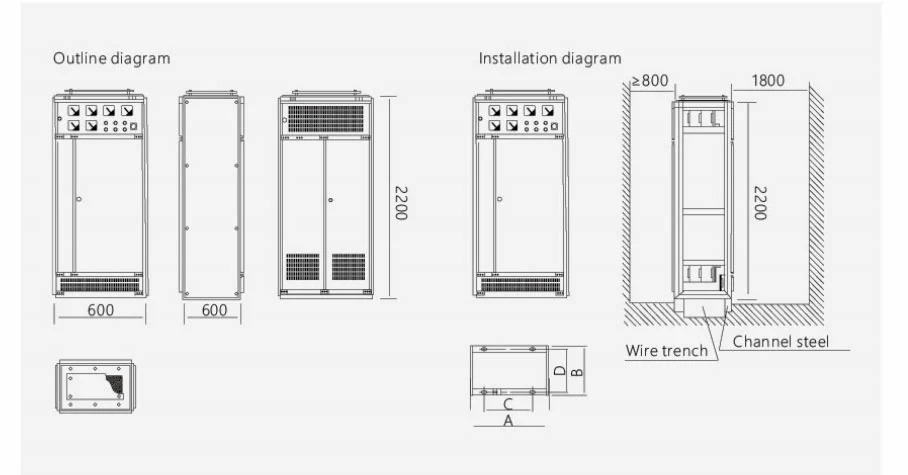

| Code produit | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
L'équipement est destiné à une installation intérieure dans des environnements sans vibrations, impacts ou produits corrosifs importants. conditions. La température ambiante doit rester comprise entre -10°C et +40°C, avec une température moyenne dans les 24 heures ne dépassant pas +35°C.
L'altitude d'installation est normalement limitée à 2000 m. À une température ambiante maximale de +40°C, la température relative l'humidité ne doit pas dépasser 50 %, tandis qu'une humidité relative plus élevée peut être autorisée à des températures plus basses selon les conditions environnementales applicables.
L'inclinaison de l'installation ne doit pas dépasser 5° par rapport au plan vertical. Si l'équipement est requis pour des environnements ou conditions de fonctionnement, la configuration finale peut être déterminée par consultation technique entre Usune et le client.
La sécurité électrique est assurée à la fois par la construction des armoires et par la protection des circuits. Mécanique et électrique des fonctions de verrouillage sont incorporées en fonction de la configuration sélectionnée pour réduire les erreurs de fonctionnement.
L'armoire utilise des étiquettes de circuit et des numéros de composants clairement identifiés, tandis que le système de mise à la terre fournit un bus en cuivre PE dédié pour les connexions de mise à la terre. Les compartiments à câbles peuvent être conçus avec suffisamment d'espace pour têtes de câbles et installation d'un transformateur de courant homopolaire si nécessaire.
Les portes avant et arrière sont conçues pour une ouverture et une fermeture stables, tandis que les composants de commande sont positionnés pour évitez toute interférence avec les portes et les poignées des armoires.
Usune fabrique ses équipements électriques basse tension conformément aux exigences applicables CEI et GB. Pertinent les normes incluent GB/T 14048.2, GB 7251.12 et les exigences CEI applicables pour les appareillages basse tension et ensembles d’appareillages de commande.
Le système de production et de gestion est soutenu par les certifications ISO 9001, ISO 14001 et ISO 45001. Le produit peut également être fourni avec la certification CE et la documentation de test pertinente selon les exigences du projet.
Ces certifications et normes fournissent aux équipes d'approvisionnement une base documentée pour l'évaluation des fournisseurs, approbation et achats internationaux.
Le contrôle de qualité couvre les matériaux de l'armoire, les barres omnibus en cuivre, les composants électriques, le câblage secondaire et les produits finis. assemblage. Les composants sont sélectionnés selon les dessins de conception et les spécifications techniques approuvés.
Avant la livraison, l'équipement assemblé est soumis à une inspection et à des tests de routine. Câblage, identification des composants, les connexions de mise à la terre, la structure de l'armoire et les fonctions électriques sont vérifiées par rapport à la documentation du projet pour réduire les problèmes d'installation et de mise en service sur le site du client.
Usune conserve également des enregistrements de production et d'inspection pour prendre en charge la vérification de la qualité et la traçabilité des projets.
Le tableau de distribution débrochable basse tension a été fourni pour le projet de lancement de fusée Cas-space, où une distribution fiable d'énergie basse tension est requise pour les installations du projet et les installations électriques de soutien. systèmes.
Pour les projets d'ingénierie avec plusieurs charges électriques et différents circuits de distribution, l'armoire modulaire La configuration permet d'organiser l'alimentation entrante, les circuits d'alimentation et les fonctions électriques auxiliaires en fonction de la conception de la distribution électrique du projet.
Les dimensions de l'armoire peuvent être déterminées en fonction des dessins électriques approuvés, de la sélection des composants, des câbles conditions d’entrée et conditions d’installation sur site. Usune peut fournir des dessins dimensionnels correspondants pour revue technique avant production.
Usune effectue une inspection et des tests de routine avant expédition. Le processus de test couvre l'assemblage de l'armoire, connexions électriques, installation des composants, mise à la terre, câblage secondaire et autres fonctions pertinentes.
Des rapports de test et une documentation technique peuvent être fournis selon les exigences du projet, aidant ainsi les clients compléter les procédures d'inspection, d'installation et de mise en service à l'arrivée.
La configuration standard est évaluée à 0,4 kV, avec un courant nominal allant jusqu'à 3 150 A. La configuration électrique finale est déterminé en fonction de la charge du projet et des dessins de conception.
Oui. Usune peut personnaliser la configuration de l'armoire en fonction des schémas électriques, de la quantité de circuit et des composants. sélection, direction d'entrée des câbles, dimensions de l'armoire et autres exigences du projet.
Le système peut s'adapter à différentes configurations de disjoncteurs. Disjoncteurs universels tels que Emax, MT, Les séries 3WN, AH et ME peuvent être sélectionnées en fonction de la conception approuvée.
Oui. Les configurations de commande de moteur peuvent être organisées à l'aide de différentes tailles de tiroirs et de disjoncteurs appropriés ou à fusibles. interrupteurs de charge en fonction de la capacité du moteur et des exigences de protection.
Les jeux de barres principaux et de dérivation utilisent du cuivre électrolytique. Les sections de jeux de barres concernées peuvent être dotées d'un matériau ignifuge isolation et gaines de protection thermorétractables.
Usune peut fournir des spécifications techniques, des dessins électriques, des dessins dimensionnels, des rapports de test et des informations pertinentes. documentation de qualité selon les exigences du projet.
Le délai de livraison standard est généralement de 15 à 20 jours, en fonction de la configuration, de la quantité et des exigences du projet.
Usune a plus de 14 ans d'expérience dans la fabrication d'équipements électriques et de produits basés sur des projets développement. Son équipe d'ingénierie peut travailler à partir des dessins du client et des spécifications électriques pour développer le configuration d'armoire requise.
Avec les systèmes de gestion ISO 9001, ISO 14001 et ISO 45001, la conformité aux normes CEI et GB, la certification CE et tests de routine en usine, Usune fournit des équipements de distribution basse tension pour les besoins nationaux et internationaux projets.
Pour un projet nécessitant un tableau de distribution débrochable basse tension, les clients peuvent fournir le schéma, courant nominal, nombre de circuits entrants et sortants, exigences en matière de composants et dimensions de l'armoire. Usune peut alors établir la configuration technique et le devis correspondants.
