Armoire de commutation de type fixe basse tension

L'armoire de commutation de type fixe basse tension Usune GGD est spécialement conçue pour les systèmes de distribution d'énergie CA 50 Hz. avec une tension de fonctionnement nominale de 380 V et un courant de fonctionnement nominal allant jusqu'à 3 150 A. Il sert de centre de contrôle principal pour les équipements d'alimentation, d'éclairage et de distribution, réalisant de manière stable et efficace les fonctions de distribution d'énergie.

Développé en réponse aux besoins des secteurs de l'énergie, des utilisateurs d'énergie et des unités de conception, ce produit bénéficie de fonctionnalités avancées technologie et constitue une mise à niveau idéale par rapport aux appareillages basse tension traditionnels. En tant que produit phare d'un leader chinois Fabricant, il intègre des performances fiables, un fonctionnement sûr et une maintenance pratique, ce qui en fait le préféré choix pour les utilisateurs mondiaux à la recherche d’un fournisseur de distribution d’énergie basse tension digne de confiance. Tirer parti de la production Capacités des usines chinoises avancées, sa qualité est garantie.

Appareillage basse tension

Appareillage moyenne tension

Paramètres techniques de base

1. Fréquence nominale : 50 Hz
2. Tension de fonctionnement nominale : 380 V CA.
3. Courant de fonctionnement nominal : jusqu'à 3 150 A.
4. Normes applicables : IEC439, GB 7251, IEC60056, etc.
5. Indice de protection : IP30–IP54 (personnalisable)
6. Capacité de rupture : stabilité dynamique et thermique élevée et excellente

Conformité et assurance qualité

1. Normes internationales

L'armoire de commutation de type fixe basse tension est entièrement conforme aux principales normes électriques internationales, garantissant applicabilité et fiabilité mondiales. Ces normes incluent : IEC60056 (disjoncteurs CA haute tension), IEC60099 (Parafoudres à oxyde métallique sans espacement CA), CEI60129 (Interrupteurs de déconnexion CA et interrupteurs de mise à la terre), CEI60185 (Transformateurs de courant), IEC60186 (Transformateurs de tension) et IEC60298 (Appareillage sous enveloppe métallique 1kV-50kV AC).

2. Normes nationales et industrielles

L'appareillage de commutation répond aux normes nationales et industrielles chinoises strictes, notamment : GB/T7251.12-2013 (basse tension ensembles d'appareillage de commutation et de commande), GB1207 (transformateurs de tension), GB1208 (transformateurs de courant), GB50150-2006 "Norme pour les tests d'acceptation des équipements électriques dans les installations électriques" et DL/T 5004-2004 "Technique Spécification pour la conception de systèmes DC en génie électrique".

3. Tests et inspections rigoureux

- Inspection visuelle : Une inspection visuelle et dimensionnelle complète est effectuée sur le style du meuble, dimensions, conception structurelle, ainsi que sélection, disposition, câblage, processus d'installation et revêtement de surface des composants internes pour garantir la conformité aux exigences techniques, et des enregistrements sont conservés.

- Tests en usine : chaque appareillage est soumis à des tests et à une inspection en usine conformément aux normes nationales et nationales en vigueur. Normes de l'industrie avant de quitter l'usine, et des enregistrements de tests authentiques sont fournis pour garantir que le produit répond aux normes avant la livraison.

Exigences relatives à l'environnement d'exploitation

1. Température ambiante : -5℃ à +40℃, température moyenne sur 24 heures ≤ +35℃
2. Altitude : ≤ 2000 m (installation intérieure)
3. Humidité relative : ≤ 50 % à +40 ℃, peut être relâchée à basse température (par exemple, ≤ 90 % à +20 ℃), compte tenu condensation due aux changements de température.
4. Angle d'installation : Angle avec plan vertical ≤ 5°
5. Exigences environnementales : Exempt de vibrations, d'impacts et de substances corrosives graves ; exigences particulières peut être négocié avec le fabricant.

Avantages de base en matière de performances

1. Capacité de rupture élevée et forte stabilité

Structure robuste, capable de résister à des courants de court-circuit importants et à un fonctionnement stable dans des conditions extrêmes conditions électriques.

2. Configuration flexible

Les solutions électriques modulaires prennent en charge diverses combinaisons, plusieurs séries sont disponibles, adaptables à différents scénarios d'application.

3. Pratique et durable

Nouvelle structure, niveau de protection élevé, étanche à la poussière, à l'humidité et aux chocs, prolongeant la durée de vie.

4. Sûr et facile à entretenir

Disposition claire, composants facilement accessibles, fonctionnement pratique, réduisant les temps d'arrêt et simplifiant la maintenance. 5. Large applicabilité : largement applicable aux centrales électriques, aux sous-stations, aux usines, aux bâtiments commerciaux et projets d’infrastructures.

Cas d'application réels

Cas 1 : Projet de distribution d’électricité pour une grande mine de charbon

1. Contexte du projet : Un grand groupe minier de charbon avait besoin d'un système de distribution d'énergie basse tension fiable pour son équipements miniers souterrains et installations de surface, confrontés à des environnements difficiles tels que la poussière, l'humidité et vibrations.
2. Solution : Usune a fourni 36 armoires de commutation de type fixe basse tension série GGD, personnalisées avec IP54. protection et installation résistante aux vibrations.
3. Résultats d'application : Fonctionnement stable pendant plus de 5 ans sans pannes électriques majeures ; fréquence d'entretien réduit de 30 % par rapport aux équipements plus anciens ; aucun accident de sécurité électrique, améliorant l'efficacité minière.

Cas 2 : Projet de modernisation de la sous-station urbaine

1. Contexte du projet : Une sous-station municipale avait besoin de moderniser son système de distribution d'électricité vieillissant, ce qui nécessitait une capacité et une fiabilité accrues de l’approvisionnement en électricité pour répondre aux besoins en électricité des résidents et des entreprises.
2. Solution : Un appareillage Usune GGD a été utilisé, avec un courant nominal de 3 150 A, intégrant une surveillance intelligente et fonctions de protection.
3. Effets d'application : La capacité de distribution d'énergie a augmenté de 40 %, répondant ainsi à la demande de puissance maximale ; temps de réponse aux pannes réduit de 60 %, réduisant ainsi la durée des pannes de courant ; conforme aux normes State Grid, obtenant d'excellents acceptation.

Spécifications techniques

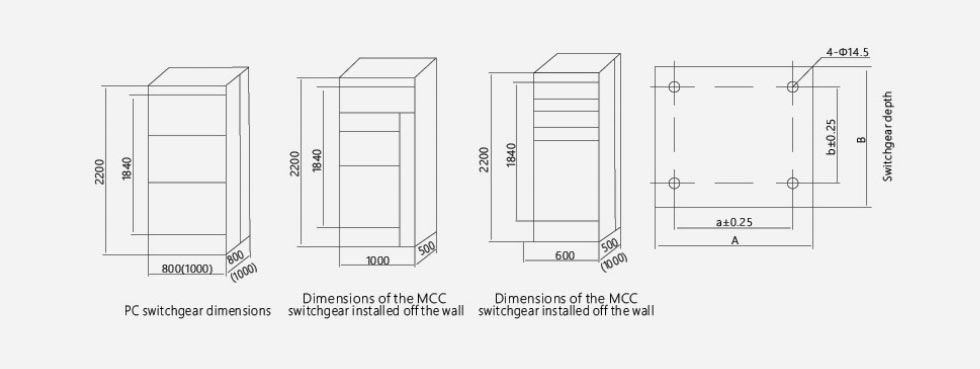

Dimension externe du produit

Référence du projet

Projet de lancement de fusée Cas-space

Rapport d'essai

FAQ

Q1 : Quel est l'indice de protection de l'armoire de commutation de type fixe basse tension Usune GGD et comment est-il adapté à des environnements différents ?

R : L'indice de protection standard est IP30, personnalisable jusqu'à IP54. Des indices de protection plus élevés (par exemple IP54) sont et résistant à l'humidité, adapté aux mines, aux usines et aux environnements humides ; pour les environnements corrosifs, des revêtements anticorrosion et des matériaux spécialisés sont disponibles pour répondre aux besoins personnalisés.

Q2 : Quelle est la durée de vie du produit et quel entretien de routine est requis ?

R : La durée de vie normale est de 15 à 20 ans. L'entretien de routine comprend : le dépoussiérage trimestriel, la vérification des fixations et l'état de fonctionnement des composants ; fonction annuelle complète de test de résistance d'isolation et de protection étalonnage. Un entretien approprié peut prolonger la durée de vie et garantir un fonctionnement stable.

Q3 : Usune peut-il fournir des solutions personnalisées pour des tensions/courants ou des structures spéciales ?

R : Oui. En tant que fabricant professionnel, nous proposons des services de personnalisation complets : réglage de la tension nominale (220 V/400 V) et courant (jusqu'à 3 150 A), en modifiant les dimensions, la disposition des composants et les fonctions ; notre équipe d'ingénieurs travaillera en étroite collaboration pour concevoir des solutions personnalisées conformes aux normes CEI/GB.
