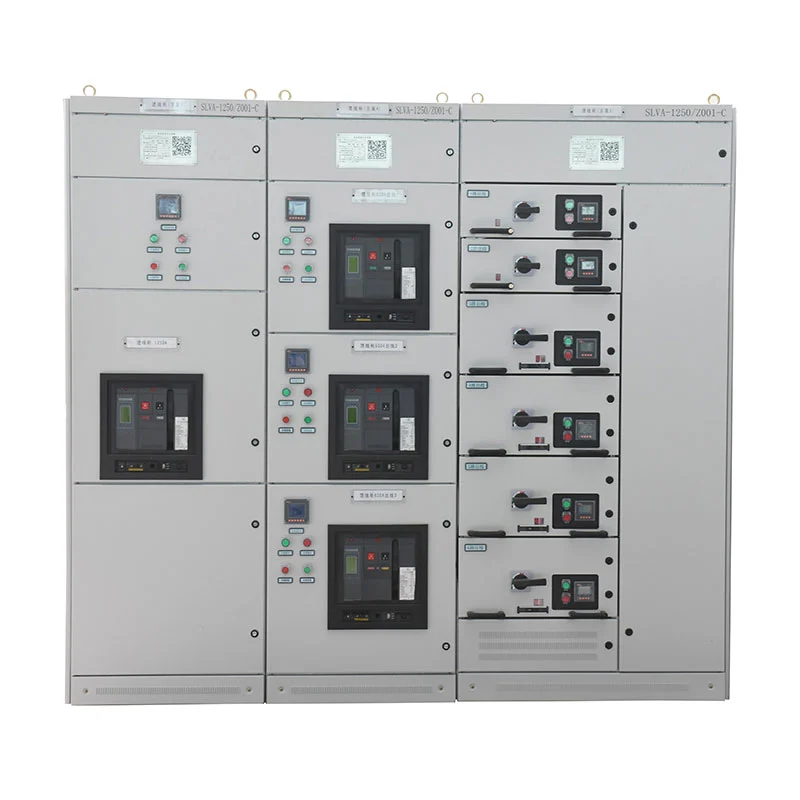

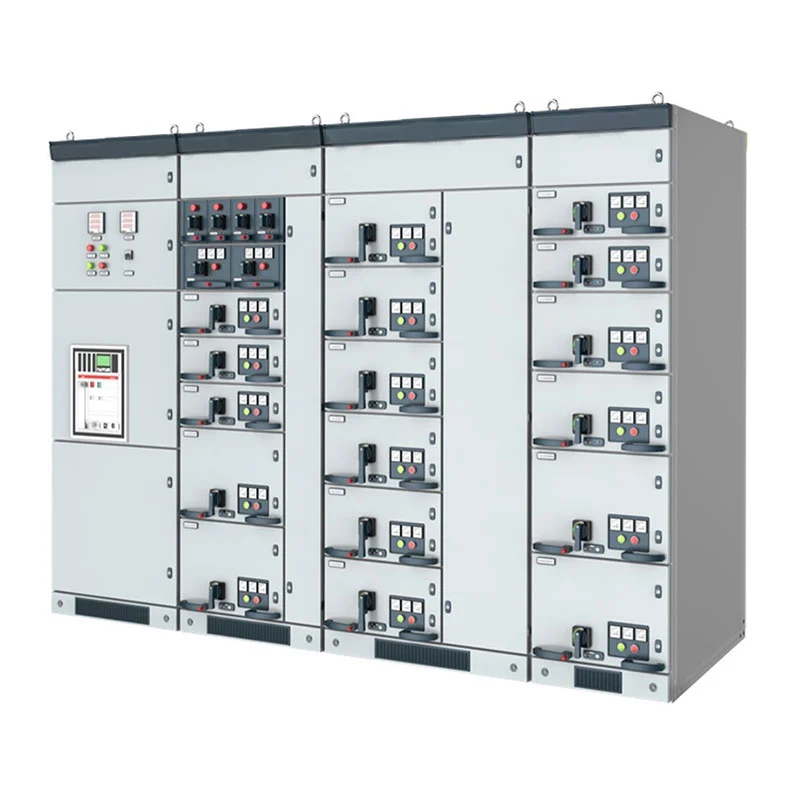

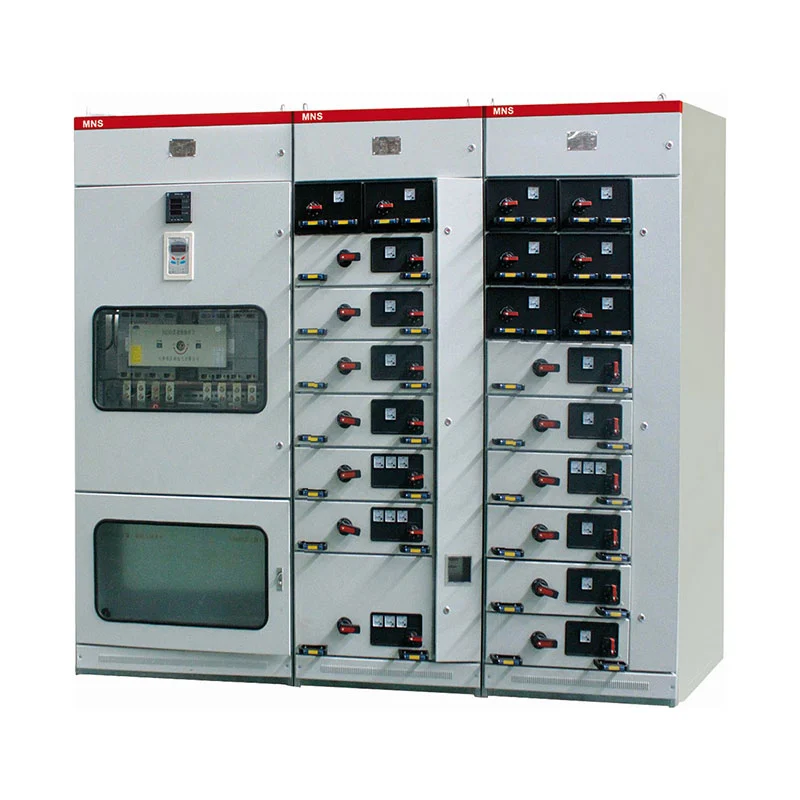

Conçue pour les systèmes CA 50-60 Hz avec une tension de fonctionnement nominale jusqu'à 660 V, l'armoire de commutation de type tiroir basse tension peut être configuré pour la distribution d’énergie, le contrôle du moteur et la compensation du facteur de puissance. Il convient pour installations industrielles, installations électriques, projets pétrochimiques, infrastructures de transport, bâtiments commerciaux, et autres systèmes électriques basse tension.
Dans une armoire de distribution fixe classique, les circuits électriques sont relativement dépendants de l'ensemble de l'armoire arrangement. Lorsqu'une installation contient de nombreuses charges indépendantes, cela peut rendre la gestion des circuits et les futures modification plus compliquée.
Une configuration de type tiroir divise les fonctions électriques en unités individuelles. Chaque tiroir peut correspondre à un alimentation, moteur ou charge électrique spécifique, permettant d'organiser l'ensemble de l'armoire en fonction du besoin réel structure de distribution.
Pour les usines et les grandes installations, cela signifie que l'appareillage de commutation peut être planifié en fonction de la charge électrique plutôt qu'en fonction de la charge électrique. simplement autour des dimensions physiques de l’armoire.
La structure en tiroirs permet d'attribuer différents circuits à des unités fonctionnelles distinctes.
Par exemple, une installation de production peut disposer de circuits indépendants pour les moteurs de convoyeur, les pompes, les ventilateurs, les équipements auxiliaires. machines, éclairage et distribution générale d’énergie. Ces circuits peuvent être aménagés selon leurs particularités exigences électriques.
Cette structure aide les opérateurs à identifier la relation entre chaque circuit et son équipement connecté, qui est particulièrement utile dans les grands locaux électriques contenant de nombreux départs.
Toutes les charges électriques n’ont pas la même puissance requise. Un petit moteur auxiliaire et un moteur de production de grande puissance peuvent nécessiter des dispositions de commutation et de protection différentes.
L'armoire de commutation de type tiroir basse tension peut donc utiliser des tiroirs grands et petits pour différents circuits. exigences. La configuration du tiroir peut être déterminée en fonction des caractéristiques du moteur, de la capacité du chargeur et du nombre de circuits au sein du projet.
Cela offre aux ingénieurs électriciens une plus grande liberté lors de la préparation de l’agencement de l’armoire.
Pour les installations industrielles, la commande des moteurs peut représenter une part importante des besoins électriques basse tension. système.
La configuration MCC est composée de grands et petits tiroirs, le dispositif de commutation principal de chaque circuit utilisant un disjoncteur à boîtier moulé à haut pouvoir de coupure ou interrupteur de charge rotatif avec fusible.
Cette disposition peut être appliquée aux circuits desservant des pompes, des compresseurs, des ventilateurs, des convoyeurs, des machines de production et autres équipements motorisés.
La séparation de ces circuits moteurs en unités fonctionnelles dédiées contribue également à simplifier la relation électrique. entre les moteurs individuels et leurs alimentations correspondantes.

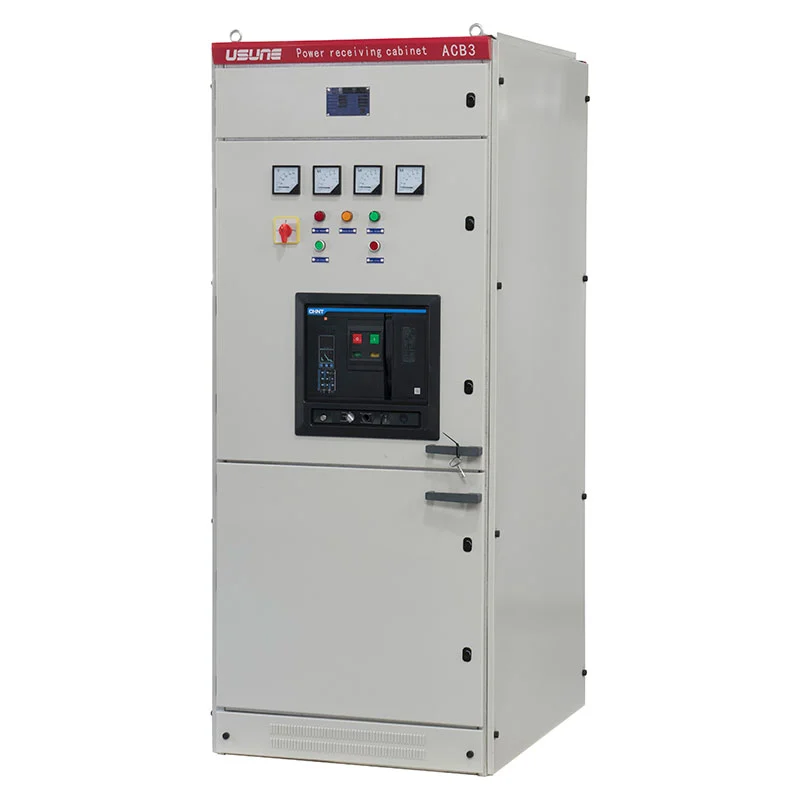

L'armoire du centre de distribution d'énergie est utilisée là où l'énergie électrique entrante doit être divisée entre plusieurs circuits en aval.
La configuration PC peut accueillir les disjoncteurs des séries Emax, MT, 3WN, AH et ME, en fonction de la version approuvée. conception électrique.
La sélection doit prendre en compte le courant nominal, la capacité de court-circuit, les caractéristiques des lignes d'alimentation, la coordination de la protection, et les exigences de l'équipement connecté.
Les systèmes industriels utilisant beaucoup de moteurs peuvent générer une demande importante de puissance réactive. Pour de telles installations, le facteur de puissance la compensation peut faire partie de la conception électrique basse tension.
L'armoire de compensation peut être configurée pour une compensation du facteur de puissance manuelle, automatique ou à distance.
Sa configuration peut être déterminée en fonction des caractéristiques de charge et de la gestion électrique du client. plutôt que d’utiliser les mêmes modalités de rémunération pour chaque projet.
L'équipement peut être adapté aux systèmes électriques avec différentes structures de charge.
Les usines disposant de plusieurs lignes de production peuvent utiliser des blocs-tiroirs séparés pour les moteurs, les équipements auxiliaires et les produits généraux. circuits de puissance.
Les pompes, compresseurs, ventilateurs et autres équipements de traitement peuvent être configurés via des circuits de commande de moteur dédiés.
Les grandes installations de production peuvent utiliser une distribution centralisée basse tension pour plusieurs équipements et moteurs haute puissance. mangeoires.
Les installations ferroviaires, les terminaux et les infrastructures de support peuvent utiliser l'armoire pour la distribution d'énergie des équipements et systèmes électriques auxiliaires.
Les bâtiments commerciaux et résidentiels peuvent organiser plusieurs alimentations basse tension au sein d'une distribution centralisée système.
Les centrales électriques et les projets énergétiques peuvent configurer les fonctions de distribution, de contrôle moteur et de compensation en fonction de leurs charges électriques auxiliaires.
| Article | Spécification |
| Type de produit | Appareillage de commutation à tiroir basse tension |
| Tension de fonctionnement nominale | ≤660V |
| Fréquence nominale | 50 Hz / 60 Hz |
| Fonctions principales | Distribution d'énergie/Contrôle du moteur/Compensation du facteur de puissance |
| Configuration PC | Disjoncteurs série Emax/MT/3WN/AH/ME |
| Configuration du Centre multicompte | Grands et petits tiroirs |
| Commutation principale MCC | MCCB à coupure élevée / interrupteur de charge rotatif avec fusible |
| Compensation | Manuel / Automatique / À distance |
| Altitude standard | ≤2000m |
| Température ambiante | -5°C à +40°C |
| Température moyenne sur 24 heures | ≤+35°C |
| Transports et stockage | -25°C à +55°C |
| Température à court terme | Jusqu'à +70°C pendant ≤24h |
| Fréquence Applicable | CA 50-60 Hz |
L'environnement de fonctionnement standard doit avoir une température ambiante comprise entre -5°C et +40°C, avec une température moyenne température sur 24 heures ne dépassant pas +35°C.
À une température ambiante maximale de +40°C, l'humidité relative ne doit pas dépasser 50 %. Une humidité plus élevée peut être acceptable à des températures plus basses, par exemple jusqu'à 90 % à +20°C. Les variations de température doivent être prises en compte car la condensation peut survenir.
L'altitude standard est ≤2000m.
Pendant le transport et le stockage, l'équipement peut résister à des températures de -25°C à +55°C, avec des températures de courte durée exposition jusqu'à +70°C pendant une durée n'excédant pas 24 heures.
Les applications spéciales, notamment les plates-formes de forage pétrolier offshore et les centrales nucléaires, nécessitent des techniques distinctes. évaluation et accord entre le fabricant et l’utilisateur final.
Le projet Cas-space Rocket Launch est une référence en ingénierie pour les équipements électriques Usune.
L'infrastructure de lancement de fusée contient diverses charges électriques de support, notamment des systèmes d'équipement, des installations et services d’infrastructure. De telles installations nécessitent une organisation de circuit claire et des distribution électrique pour soutenir différentes zones opérationnelles.
L'équipement Usune a été utilisé dans le cadre du système électrique du projet, offrant une expérience pratique dans l'approvisionnement appareillage pour infrastructures spécialisées.
Le projet démontre également l'importance d'adapter la configuration de l'armoire à l'architecture électrique réelle. d'une installation plutôt que de s'appuyer sur un arrangement uniforme.
Le système de production et de gestion d'Usune est soutenu par les normes ISO 9001, ISO 14001 et ISO 45001.
L'équipement est fabriqué conformément aux exigences CEI et GB applicables, notamment GB 7251.1, JB/T 9961 et exigences internationales pertinentes pour les ensembles d’appareillages de commutation et de commande basse tension.
Avant expédition, l'armoire finie est soumise à une inspection en usine et à des tests de routine. Rapports de tests pertinents et la documentation technique peut être fournie selon les exigences du projet.
Pour les équipes achats, l’étape la plus importante est la confirmation de la configuration électrique avant fabrication.
Une armoire de commutation de type tiroir basse tension doit être sélectionnée en fonction de la liste de charge réelle plutôt que uniquement la tension nominale de l'armoire.
Usune recommande de confirmer :
| Informations client | Pourquoi c'est important |
| Tension du système | Détermine la conception électrique de base |
| Courant entrant | Détermine la capacité entrante |
| Nombre de mangeoires | Détermine la quantité de tiroirs |
| Quantité de moteur | Détermine les exigences du MCC |
| Valeurs nominales du moteur | Détermine le tiroir et la sélection de commutation |
| Niveau de court-circuit | Détermine les exigences de protection |
| Exigence de rémunération | Détermine la capacité de compensation |
| Environnement d'installation | Confirme les conditions de fonctionnement |
| Diagramme unifilaire | Prend en charge la configuration finale de l'armoire |
Fournir ces détails lors de la phase de devis permet à Usune de préparer une configuration qui correspond mieux au système électrique réel du client.
| Non. | Articles | Unité | Unité interrupteur-sectionneur | unité combinée | Unité disjoncteur | |
| 1 | Tension nominale | kV | 24/12 | 24/12 | 24/12 | |
| 2 | Fréquence nominale | Hz | 50 | 50 | 50 | |
| 3 | Courant nominal | A | 630 | 125 (dépend du courant du fusible) | 630 | |
| 4 | Niveau d'isolation nominal | 1min Fréquence résistée à la pression | kV | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| L'impulsion d'éclairage a résisté à la tension | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | Courant nominal de tenue aux courts-circuits | kA/s | 25/4 | —— | 25/4 | |
| 6 | Courant de tenue de crête nominal | kA | 63 | —— | 63 | |
| 7 | Courant nominal de fermeture de court-circuit | kA | 63 | Limité par le fusible HT | 63 | |
| 8 | Courant nominal de coupure en court-circuit | kA | —— | Limité par le fusible HT | 25/25 | |
| 9 | Courant de transmission nominal | A | —— | 1700/1400 | —— | |
| 10 | Courant de coupure de charge actif nominal | A | 630 | —— | —— | |
| 11 | Courant de coupure nominal en boucle fermée | A | 630 | —— | 630 | |
| 12 | Durée de vie mécanique | interrupteur-sectionneur/CB | Fois | 10000 | 10000 | 20000 |
| Interrupteur d'isolement/terre | 5000 | 5000 | 5000 | |||
| 13 | Résistance des circuits | μΩ | ≤150 | —— | ≤150 | |
| 14 | Pression de charge nominale (pression manométrique de 20 ℃) | MPa | 0.04 | 0.04 | 0.04 | |
| 15 | Taux de fuite relatif annuel de gaz | % | 0.05 | 0.05 | 0.05 | |
| 16 | Degré de protection IP | Armoire | IP4X | IP4X | IP4X | |
| Réservoir de gaz | IP67 | IP67 | IP67 | |||

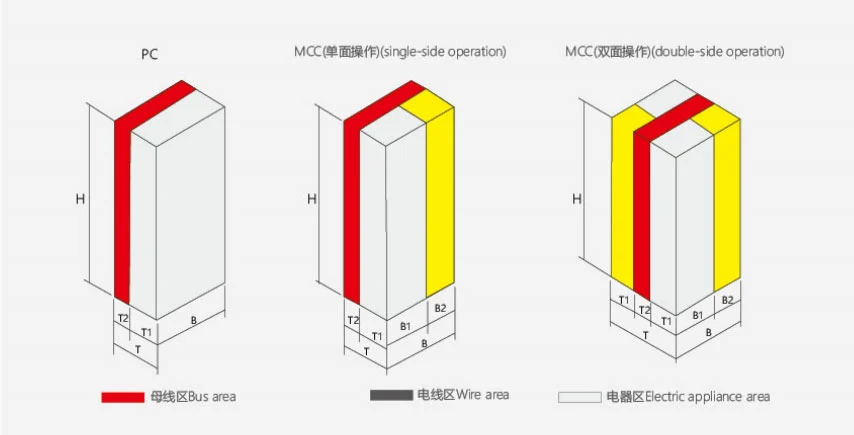

| Hauteur | Largeur | Profondeur | Note | ||||
| H | B | B1 | B2 | T | T1 | T2 | |
| 2200 | 1000 | 600 | 400 | 600 | 400 | 200 | Fonctionnement d'un seul côté |
| 2200 | 1000 | 600 | 400 | 1000 | 400 | 200 | Fonctionnement double face |
L'armoire est assemblée en usine à l'aide de structures d'armoire et de composants fonctionnels standardisés.
Le processus de production couvre l'inspection des composants, l'assemblage structurel, l'installation des tiroirs, le câblage électrique, inspection des unités fonctionnelles et tests de routine.
Ce processus d'assemblage en usine permet de vérifier la configuration finale de l'armoire par rapport aux spécifications approuvées. Exigences techniques avant expédition.
L'équipement est conçu pour les systèmes AC avec une tension de fonctionnement nominale de 660 V et moins.
La disposition des tiroirs permet d'organiser les circuits électriques individuels en unités fonctionnelles distinctes, qui peuvent rendre les grands systèmes de distribution plus faciles à gérer et à configurer.
Oui. La configuration MCC peut utiliser des tiroirs grands et petits en fonction de la capacité du moteur et des exigences du circuit.
La configuration PC peut utiliser des disjoncteurs des séries Emax, MT, 3WN, AH et ME selon le projet approuvé conception.
Oui. La section MCC est spécialement conçue pour plusieurs circuits moteurs et peut être configurée avec différents tiroirs. tailles.
Oui. Les fonctions de compensation manuelle, automatique et à distance peuvent être configurées en fonction des exigences du projet.
Usune fonctionne sous les systèmes de gestion ISO 9001, ISO 14001 et ISO 45001. Les produits sont fabriqués selon Normes CEI et GB applicables, avec certification CE disponible pour les configurations applicables.
Oui. La quantité de tiroirs, la disposition des circuits, la sélection du disjoncteur, la configuration MCC et les fonctions de compensation peuvent être déterminé selon les exigences électriques du client.
Les informations les plus utiles incluent la tension du système, le courant entrant, le nombre de départs, la quantité et les valeurs nominales du moteur, niveau de court-circuit, exigences de compensation, environnement d'installation et schéma électrique unifilaire.
Usune fournit un appareillage basse tension pour les systèmes électriques où plusieurs circuits d'alimentation doivent être organisés au sein d'un cabinet centralisé.
Pour les clients qui recherchent une armoire de commutation de type tiroir basse tension, Usune peut évaluer la charge électrique. Structure, sélectionnez les configurations de tiroirs appropriées, coordonnez la sélection des composants, complétez l'assemblage en usine et tests et fournir la documentation technique pour la livraison du projet.
