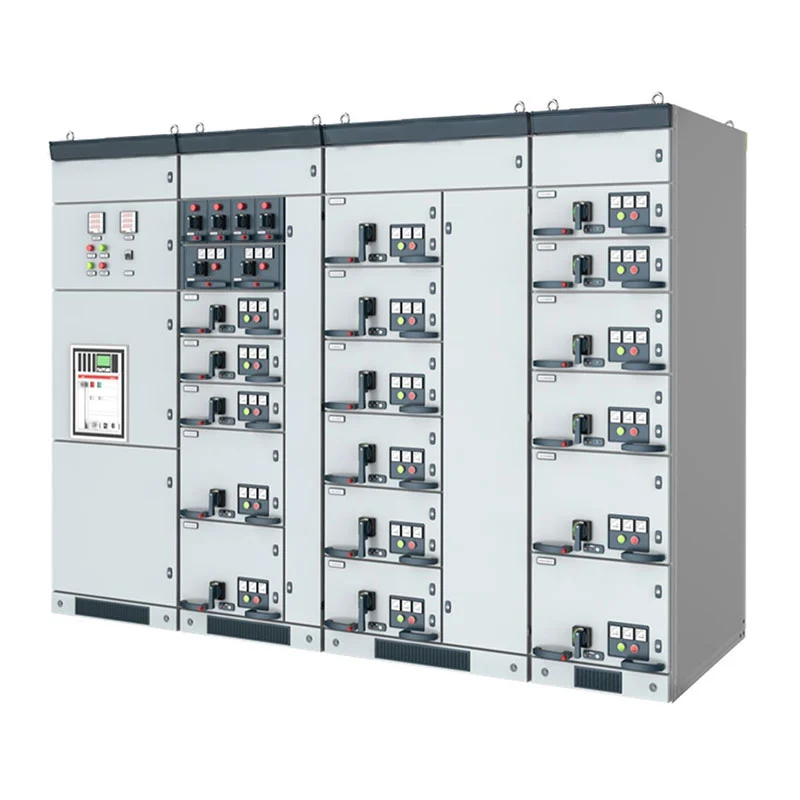

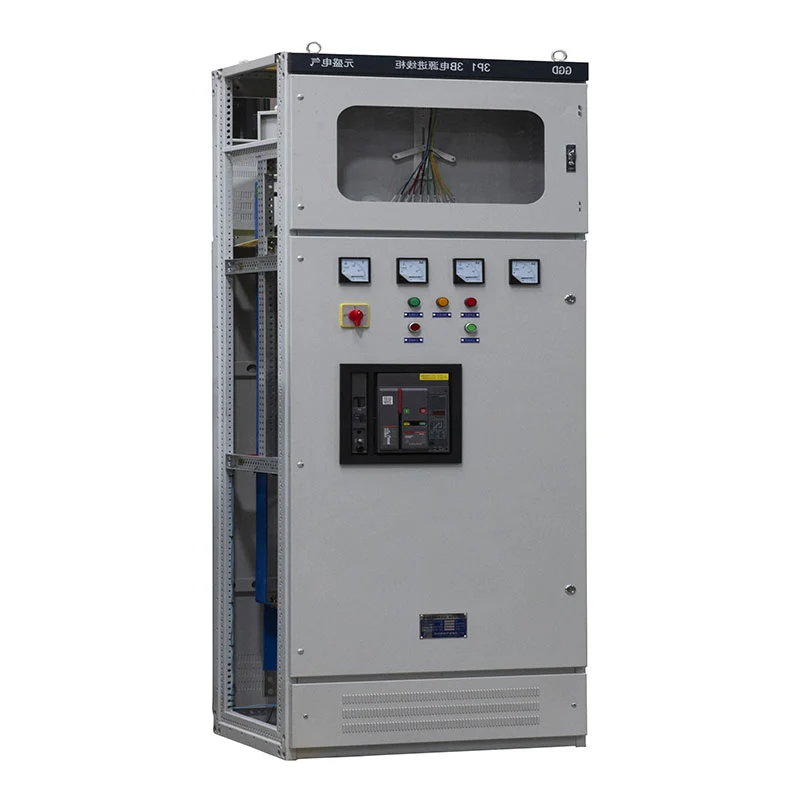

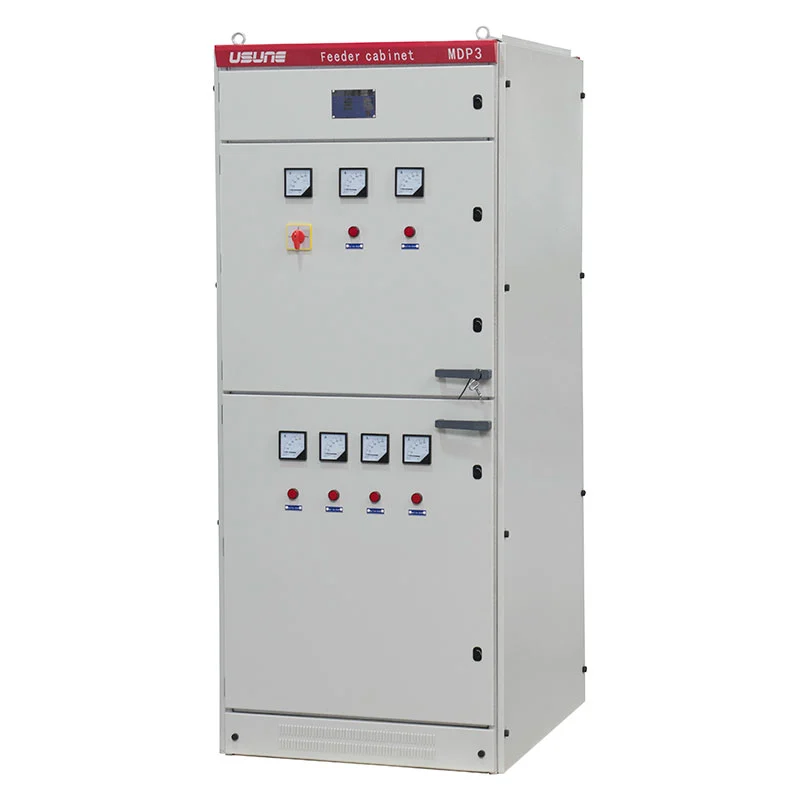

Le panneau de distribution d'énergie basse tension GGD est conçu pour les applications de distribution d'énergie en intérieur avec une fréquence nominale de 50 Hz et tension de fonctionnement nominale jusqu'à 380/400 V. Sa structure d'armoire, ses jeux de barres en cuivre, ses circuits de contrôle et de protection les composants peuvent être configurés selon les exigences du projet. La solution convient aux centrales électriques, aux sous-stations, Usines, entreprises minières, bâtiments commerciaux et autres installations de distribution électrique.
Le panneau de distribution d'énergie basse tension GGD est conçu comme une unité de distribution basse tension centralisée. Cela peut recevoir l'énergie électrique du système en amont et la distribuer à plusieurs circuits de sortie pour les équipements, éclairage, moteurs et autres charges.
L'armoire peut être agencée comme armoire d'arrivée, armoire de distribution sortante, armoire de compensation de condensateur ou autres configurations selon le schéma électrique unifilaire. Cela rend le système plus facile à intégrer dans différents réseaux de distribution industrielle et commerciale.
L'agencement interne sépare les principaux composants électriques et le câblage de commande selon la conception du projet. Disjoncteurs universels, disjoncteurs à boîtier moulé, disjoncteurs miniatures, contacteurs, relais, compteurs et d'autres composants peuvent être sélectionnés en fonction des fonctions de circuit requises.
Pour les projets nécessitant des marques ou des spécifications de composants personnalisées, Usune peut coordonner la sélection des composants avec l'acheteur avant la production.
Le cadre de l'armoire et les cloisons sont fabriqués à partir de tôles d'acier laminées à froid. L'épaisseur de la plaque de référence est ≥2 mm, avec des bords finis traités pour réduire les bords tranchants pendant le fonctionnement et la maintenance.
La structure de l'armoire est conçue pour offrir une résistance mécanique suffisante pour un fonctionnement normal tout en permettant accès pour l’inspection, le câblage et le remplacement des composants. Les portes avant et arrière sont disposées de manière pratique exploitation et entretien.
Le cuivre électrolytique est utilisé pour les jeux de barres principaux et de dérivation. Les matériaux d'isolation et de protection thermorétractables peuvent être appliqué au système de jeu de barres pour maintenir les performances diélectriques requises.
L'identification des phases est fournie pour la disposition des jeux de barres, tandis que les joints des jeux de barres sont traités conformément aux méthode de connexion électrique requise. Une connexion de jeu de barres flexible peut également être fournie si nécessaire entre le pont de bus entrant et le disjoncteur principal.
Un bus en cuivre PE dédié est disposé dans le sens d'assemblage de l'armoire. Les composants nécessitant une mise à la terre peuvent être connecté via le système PE, avec des bornes de mise à la terre fournies pour la connexion au réseau de mise à la terre externe.
Le compartiment à câbles peut également réserver suffisamment d'espace pour les têtes de câbles et l'installation du transformateur de courant associé. selon le dessin du projet.
Les armoires d'arrivée peuvent être équipées de disjoncteurs universels et de fonctions de protection correspondantes. Le La configuration fournie peut inclure des disjoncteurs à commande électrique avec protection contre les déclenchements en cas de sous-tension et fonctions de temporisation selon la conception électrique.
La configuration de protection et de contrôle est déterminée par les exigences du projet plutôt que d'être limitée à un seul. combinaison de composants fixes.
Les circuits sortants peuvent être organisés pour différentes charges et exigences de distribution. Disjoncteurs, contacteurs, les relais thermiques et les borniers peuvent être sélectionnés en fonction du courant nominal et des exigences de contrôle de chacun mangeoire.
La disposition de l'armoire permet une identification claire des circuits, avec des numéros d'appareil et des étiquettes de câblage positionnés pour faciliter inspection et entretien.
Pour les applications de moteur, l'armoire peut intégrer des circuits de commande de moteur avec une commutation et une protection appropriées composants. Des voyants d'indication de démarrage/arrêt et d'identification du circuit peuvent être disposés sur le panneau de l'armoire pour aider Les opérateurs identifient rapidement les circuits moteurs individuels.
Les circuits de commande secondaires sont câblés selon les schémas électriques approuvés. Les conducteurs flexibles sont disposés en faisceaux organisés, avec une isolation appropriée et des manchons utilisés là où le câblage passe à travers des éléments mobiles ou zones mécaniquement exposées.
Les sections de référence comprennent 1,5 mm² pour les circuits de commande et de tension alternative et 2,5 mm² pour les circuits de courant alternatif, sous réserve de la conception électrique finale.
Les borniers utilisent des composants ignifuges, tandis que les conducteurs sont identifiés en fonction de la numérotation du circuit ou direction des conducteurs indiquée sur les dessins. Les étiquettes internes manuscrites sont évitées ; numéros de circuit et équipement Les identifications sont imprimées ou estampées à chaud pour une maintenance plus claire à long terme.
Le panneau de distribution d'énergie basse tension GGD est conçu autour des paramètres de référence suivants :
| Article | Spécification |
| Type de produit | Panneau de distribution d'énergie basse tension GGD |
| Tension nominale | 0,4kV |
| Fréquence nominale | 50 Hz |
| Courant nominal | Jusqu'à 3150A |
| Degré de protection | IP23 |
| Installation | Intérieur |
| Niveau de pollution | Niveau 3 |
| Altitude | ≤1000m |
| Température ambiante | -10°C à +40°C |
| Humidité relative moyenne quotidienne | ≤95% |
| Humidité relative moyenne mensuelle | ≤90% |
| Intensité sismique | Jusqu'à la magnitude 8 |
Les paramètres électriques finaux, les dimensions de l'armoire et la sélection des composants sont déterminés conformément aux normes approuvées. dessin technique et exigences du projet.
| Modèle | Tension nominale (V) | Courant nominal (A) | Courant assigné de coupure en court-circuit (KA) | Courant de tenue de courte durée nominal (1 s) (kA) | Courant de tenue de crête assigné (kA) | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600(630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1500(1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||
| Code produit | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
Dans les usines, les ateliers et les installations minières, le panneau de distribution d'énergie basse tension GGD peut servir de système central. point de distribution des équipements de production, des moteurs, de l'éclairage et des systèmes auxiliaires.
L'armoire peut être configurée pour les réseaux de distribution d'immeubles commerciaux et de grande hauteur où plusieurs sorties les circuits nécessitent une protection, une mesure et un contrôle centralisés.
Les centrales électriques et les sous-stations peuvent utiliser l'équipement pour la distribution d'énergie auxiliaire basse tension et en aval. systèmes électriques, avec une configuration interne adaptée au schéma unifilaire du projet.
L'équipement est destiné à une installation en intérieur. La température de fonctionnement de référence est de -10°C à +40°C, avec une altitude jusqu'à 1000m.
L’environnement environnant doit être exempt de vibrations, d’impacts et de conditions corrosives graves. Quand spécial des exigences environnementales existent, les conditions techniques peuvent être discutées entre Usune et l'acheteur avant production.
Lors de l'installation, l'inclinaison de l'équipement par rapport au plan vertical ne doit pas dépasser 5°. Installation correcte aide à maintenir l’alignement des armoires, le fonctionnement des portes et la fiabilité des connexions électriques.
La conception et la fabrication du panneau de distribution d'énergie basse tension GGD suivent l'appareillage de commutation basse tension applicable. exigences, y compris les normes GB et CEI pertinentes. L'équipement fourni peut être fabriqué selon les dernières spécifications de projet applicables et documentation technique approuvée.
Les principales normes de référence incluent GB/T 14048.2, GB 7251.12, IEC 439-1, GB 4942.2 et d'autres normes électriques applicables. normes spécifiées par le projet.
Les activités de fabrication et de gestion de la qualité d'Usune sont soutenues par les systèmes ISO 9001, ISO 14001 et ISO 45001. Les produits électriques peuvent également être fournis avec la certification CE, ainsi que la documentation de test pertinente selon à la configuration du produit.
| Article de comparaison | Panneau de distribution d'énergie basse tension GGD | Appareillage débrochable | Armoire de distribution de type fixe |
| Objectif principal | Distribution, contrôle et protection d'énergie basse tension | Commutation et maintenance fréquentes des circuits | Distribution électrique de base |
| Tension typique | 0,4kV | Basse/moyenne tension selon configuration | Basse tension |
| Structure du cabinet | Armoire modulaire fixe | Structure tiroir/chariot amovible | Installation fixe |
| Accès aux circuits | Entretien avant et arrière selon conception | Retrait rapide des unités fonctionnelles | Accès de maintenance conventionnel |
| Flexibilité de configuration | Haut | Très élevé | Modéré |
| Système de jeu de barres | Jeux de barres principaux et de dérivation en cuivre | Disposition des jeux de barres compartimentée | Jeux de barres en cuivre ou en aluminium |
| Charges appropriées | Alimentateurs, moteurs, éclairage, systèmes auxiliaires | Alimentations multiples et circuits de commande de moteur | Charges de distribution générale |
| Approche de maintenance | Inspection et remplacement au niveau des composants | Retrait des unités fonctionnelles pour maintenance | Maintenance au niveau des composants |
| Personnalisation du projet | Schéma unifilaire et personnalisation basée sur les composants | Personnalisation de la configuration des tiroirs | Personnalisation de la configuration de base |
| Applications typiques | Usines, sous-stations, centrales électriques, bâtiments | Distribution industrielle et contrôle moteur | Distribution commerciale et polyvalente |
Le panneau de distribution d'énergie basse tension GGD est particulièrement adapté lorsque le projet nécessite un système centralisé robuste. armoire de distribution avec une structure interne claire, un système de jeu de barres en cuivre et une sélection flexible des entrées, circuits de départ et de commande.
Pour les projets où le remplacement rapide des unités fonctionnelles individuelles est la principale exigence, un la configuration peut être plus appropriée. Pour des réseaux de distribution plus simples avec moins de changements de circuit, un type fixe Le cabinet peut fournir une solution plus simple.
Usune peut sélectionner la structure de l'armoire, les disjoncteurs, la disposition des jeux de barres, les composants de commande et le câblage interne. selon le schéma unifilaire et les exigences techniques du projet.
Le panneau de distribution d'énergie basse tension GGD a été référencé pour le projet de lancement de fusée Cas-space, démontrant son application dans un environnement de projet où la distribution structurée basse tension et l'électricité la fiabilité des équipements est importante.
Zhejiang Usune Electric Co., Ltd. a plus de 14 ans d'expérience dans le domaine des équipements électriques, pris en charge par une équipe R&D expérimentée capable de développer des configurations selon les exigences spécifiques du projet.
De la fabrication des composants électriques et de l'armoire au câblage interne et à l'inspection finale, Usune applique des procédures de production et de contrôle de la qualité. Le délai de production standard est d'environ 15 à 20 jours, selon sur la configuration et la quantité commandée.
Pour les projets nécessitant des disjoncteurs, des composants de commande, des dimensions d'armoire, des dispositions de jeux de barres ou des Configurations de câblage, Usune peut développer l'équipement en fonction du schéma unifilaire et des caractéristiques techniques de l'acheteur. spécifications.
La tension nominale de référence standard est de 0,4 kV, avec une fréquence nominale de 50 Hz. Les paramètres finaux dépendent du projet conception.
La configuration fournie peut atteindre 3 150 A, sous réserve du disjoncteur, du jeu de barres et du circuit électrique global sélectionnés. conception.
Oui. Dimensions de l'armoire, composants électriques, circuits entrants et sortants, fonctions de contrôle, jeu de barres les arrangements et autres détails peuvent être personnalisés selon les dessins approuvés.
La configuration peut inclure des disjoncteurs universels, des disjoncteurs à boîtier moulé, des disjoncteurs miniatures, contacteurs, relais thermiques, compteurs et autres composants selon les exigences du projet.
La période normale de production est d'environ 15 à 20 jours, en fonction de la quantité et de la configuration technique.
Oui. Usune peut fournir une personnalisation OEM et basée sur un projet, y compris les configurations de composants spécifiées et les spécifications client. exigences.
Les composants et les armoires assemblées sont inspectés pendant la production, suivis d'une inspection et de tests de routine avant expédition. La documentation de test pertinente peut être fournie selon les exigences du projet.
