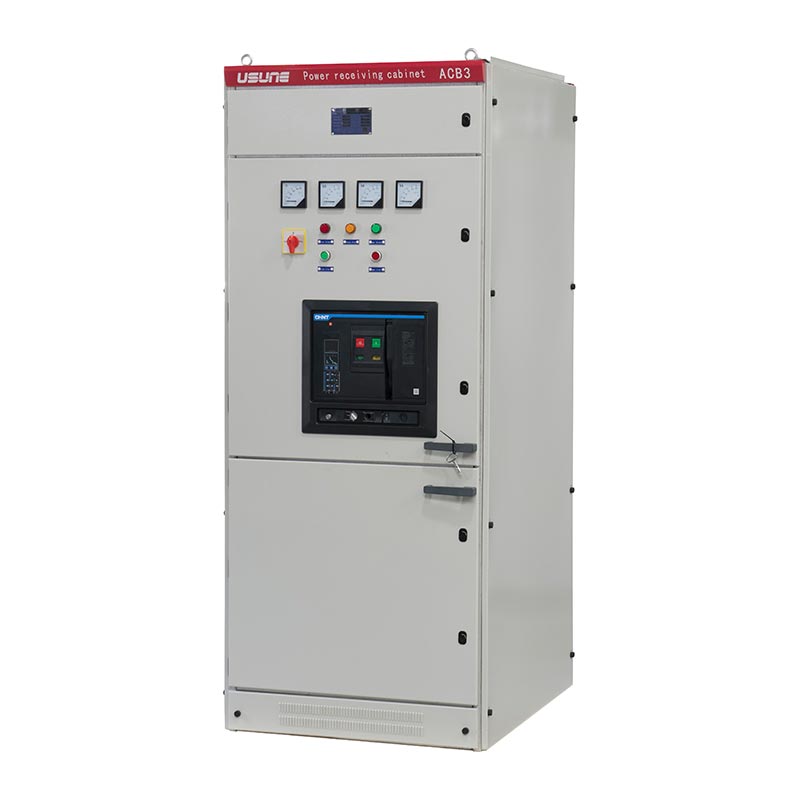

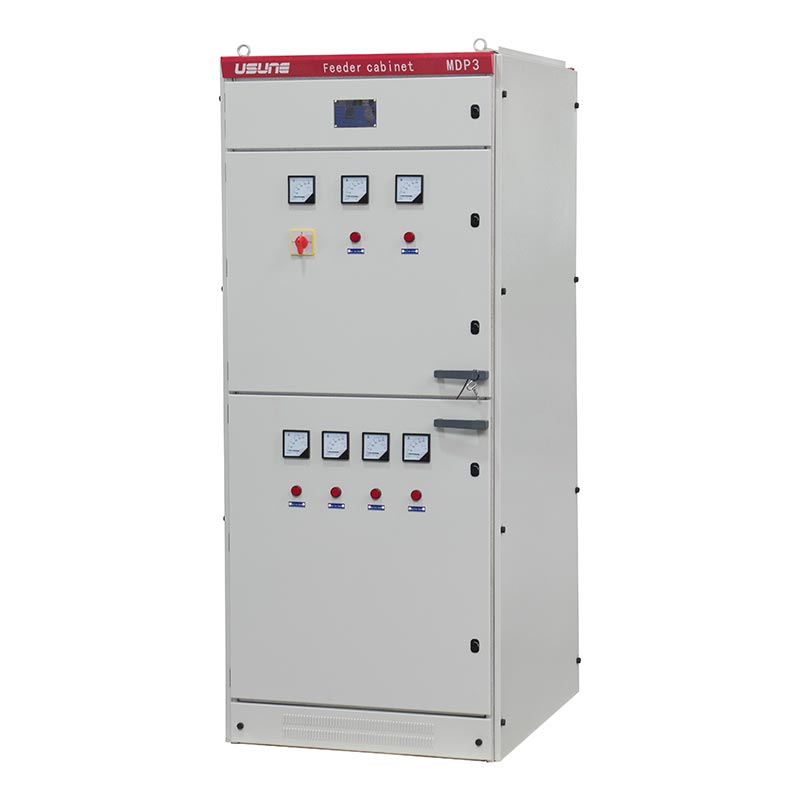

L'appareillage basse tension Usune GGD est un appareillage fixe principalement utilisé pour la réception, la distribution et le contrôle de l'énergie. dans les systèmes basse tension. Optimisé pour les applications intérieures, il convient aux centrales électriques, aux sous-stations, aux installations industrielles et les entreprises minières et les immeubles de grande hauteur, et peuvent gérer des charges jusqu'à 3150A.
- Tension nominale: 0,4kV (380V)
- Fréquence nominale: 50Hz
- Indice de protection:IP23
- Normes: CEI 439, GB 7251, GB/T 14048.2
- Certifications: Certification du système de gestion ISO 9001
Appareillage basse tension
Appareillage moyenne tension
1. Cadre d'armoire : Construit à partir de tôle d'acier laminée à froid d'une épaisseur ≥2 mm, en gris électrique RAL7032,
possédant une résistance mécanique élevée.
2. Performance de protection : indice de protection IP23, empêchant efficacement l'intrusion de corps étrangers solides et
des éclaboussures d'eau.
3. Dispositif de verrouillage : L'appareillage basse tension GGD intègre un verrouillage mécanique et électrique.
Mécanisme, empêchant efficacement les erreurs de fonctionnement et assurant la sécurité opérationnelle.
4. Composants de base : équipés de disjoncteurs de haute qualité, d'indicateurs LED anti-interférence et de précision
instruments de type pointeur.
1. Capacité de coupure élevée : capacité de coupure jusqu'à 50 kA, assurant un fonctionnement stable de l'équipement en cas de panne
conditions.
2. Excellente stabilité : présente une excellente stabilité dynamique et thermique, adaptée aux applications industrielles lourdes.
candidatures.
3. Configuration flexible : la conception modulaire permet une configuration personnalisée basée sur la puissance, l'éclairage et le moteur
exigences de contrôle.
4. Entretien pratique : les composants sont disposés logiquement, clairement étiquetés et les portes de l'armoire sont durables.
facilitant l’inspection et l’entretien quotidiens.
5. Forte adaptabilité environnementale : la plage de température de fonctionnement est de -10 ℃ à +40 ℃, adaptée aux environnements avec
altitudes ≤1000m.
| Nom du paramètre | Paramètres spécifiques |
| Modèle | Série GGD |
| Tension nominale | 0,4kV (380V) |
| Courant nominal | Maximum 3150A |
| Fréquence | 50 Hz |
| Niveau de protection | IP23 |
| Matériel | Acier laminé à froid (≥2mm) |
| Couleur | RAL7032 (Gris électrique) |
| Normes applicables | CEI 439, GB 7251, GB/T 14048.2 |
| Altitude | ≤1000m |
| Plage de température | -10 ℃ ~ +40 ℃ |
| Humidité | Moyenne quotidienne ≤95 % |
| Niveau de pollution | Niveau 3 |
| Intensité sismique | ≤Magnitude 8 |
| Article | Unité | Paramètre | |
| Tension nominale | kV | 24 | |
| Fréquence nominale | Hz | 50 | |
| Courant nominal du disjoncteur | A | 630, 1 250, 1 600, 2 000, 2 500, 3 150, 4 000 | |
| Courant nominal de l'armoire électrique | A | 630, 1 250, 1 600, 2 000, 2 500, 3 150, 4 000 | |
| Courant dynamique nominal (4s) | kA | 16, 20, 25, 31,5, 40, 50 | |
| Courant constant nominal (crête) | kA | 40, 50, 63, 80, 100, 125 | |
| Courant nominal de coupure en court-circuit | kA | 16, 20, 25, 31,5, 40, 50 | |
| Courant nominal de fermeture de court-circuit | kA | 40, 50, 63, 80, 100, 125 | |
| Tension de tenue à la fréquence industrielle de 1 min | Pôle-pôle, pôle-terre | kV | 65 |
| Sur toute la distance d'isolement | kV | 79 | |
| Tension de tenue aux chocs de foudre (crête) | Pôle-pôle, pôle-terre | kV | 125 |
| Sur toute la distance d'isolement | kV | 145 | |
| Niveau de protection | IP4X pour coffret, IP2X pour local d'isolement et local disjoncteur ouvert | ||
| Remarque : la capacité de court-circuit du CT doit être considérée séparément. | |||
1. Nom du projet : Amélioration du système de distribution d'électricité pour une mine de charbon
2. Client : Un grand groupe minier de charbon dans le Shanxi, en Chine
3. Défis du projet : Environnement souterrain difficile avec des niveaux de poussière et de vibrations élevés, nécessitant un environnement stable et alimentation électrique fiable pour les convoyeurs, les pompes et les équipements de ventilation.
4. Solution : Déploiement de 18 unités d'appareillage basse tension Usune GGD pour la distribution d'énergie principale et l'alimentation par zones répartition.
5. Résultats du projet :
- Fiabilité : Fonctionnement stable pendant 24 mois consécutifs sans aucun temps d'arrêt imprévu.
- Sécurité : l'indice de protection IP23 et les dispositifs de verrouillage robustes éliminent complètement les accidents de sécurité électrique.
- Amélioration de l'efficacité : une alimentation électrique stable réduit le taux de panne des équipements de 65 %.
- Optimisation de la maintenance : la conception des composants faciles d'accès réduit le temps de maintenance de 50 %.

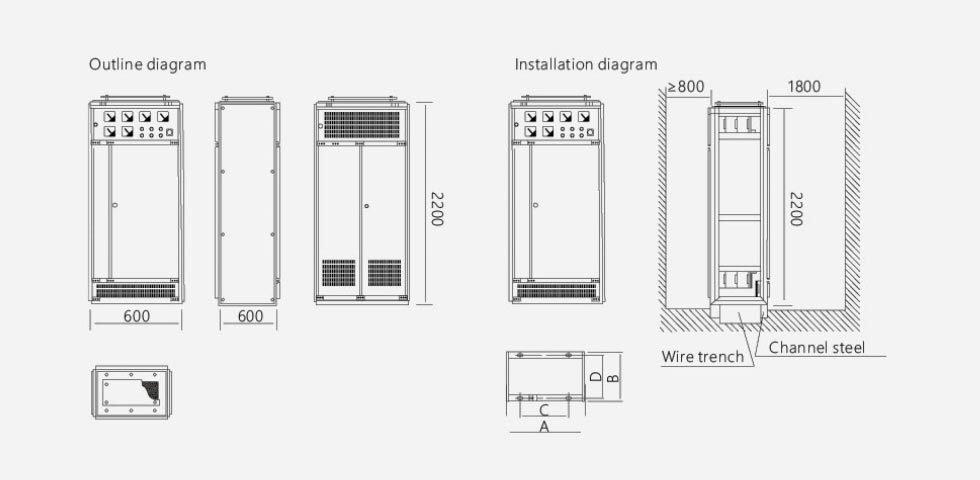

| Code produit | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
R : La conception standard convient aux altitudes ≤ 1 000 m. Des versions adaptées à des altitudes allant jusqu'à 2000 m peuvent être personnalisé après confirmation du fabricant.
R : Ce produit est conçu pour une utilisation en intérieur (convient aux environnements de pollution de niveau 3). Pour l'extérieur ou fortement applications corrosives, contactez Usune pour des revêtements personnalisés ou des indices de protection améliorés.
R : Le produit est conforme aux normes du système de gestion CEI 439, GB 7251, GB/T 14048.2 et ISO. En cas de normes contradictoires, la norme la plus élevée aura la priorité.
En conclusion, l'appareillage basse tension Usune GGD est un système de distribution d'énergie performant et hautement fiable. solution. En tant que fabricant et fournisseur leader en Chine, Usune intègre des concepts de conception avancés, rigoureux contrôle de qualité et une vaste expérience de l'industrie, tirant parti de ses installations de production modernes pour fournir des produits sûrs et produits et services de distribution d'énergie efficaces et durables pour divers scénarios dans le monde, y compris l'alimentation usines, installations industrielles et bâtiments commerciaux.
