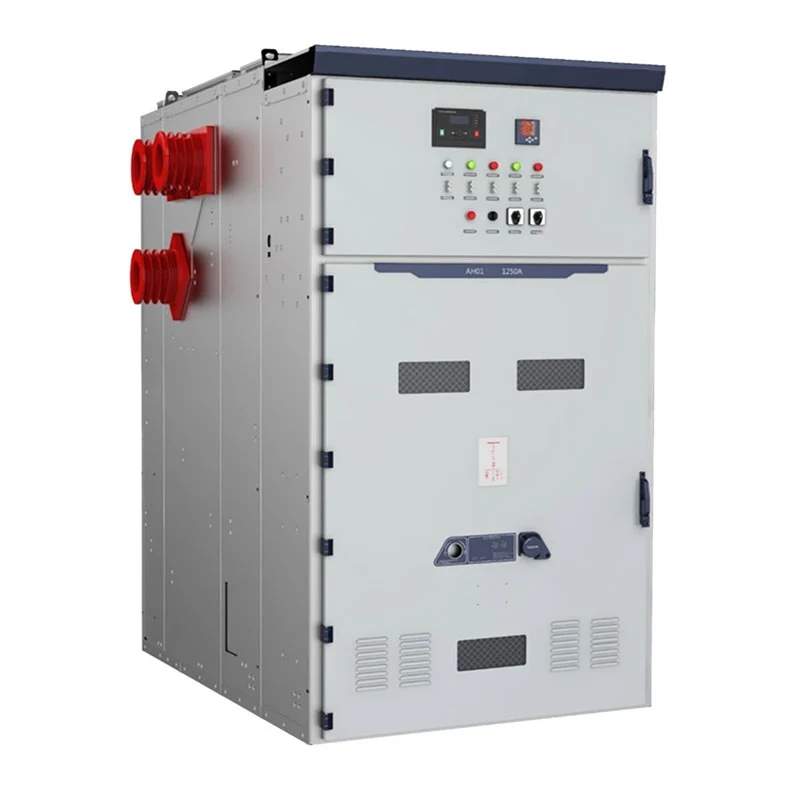

Le panneau d'appareillage de commutation VCB intérieur KYN61-40.5 33 kV est développé pour les projets nécessitant une tension intérieure plus élevée. plateforme de diffusion. Sa configuration associe un disjoncteur à vide débrochable, sous enveloppe métallique construction, compartiments électriques séparés, systèmes de jeux de barres, connexions de câbles et équipement de contrôle secondaire dans une gamme d'appareillages de commutation intégrée.
Usune fonctionne sous les systèmes de gestion ISO 9001, ISO 14001 et ISO 45001. L'équipement est conçu selon Normes CEI et GB applicables, avec certification CE disponible pour les marchés applicables.
Pour les systèmes de distribution de classe 33kV et 36kV, la sélection de l'appareillage de commutation nécessite plus que la simple correspondance avec la valeur nominale. tension. Les ingénieurs doivent prendre en compte le niveau d'isolation, le courant de charge, le courant de défaut, la configuration de l'alimentation et le transformateur. capacité, connexion des câbles, coordination de la protection et environnement d'installation.
Le panneau d'appareillage intérieur VCB KYN61-40.5 33 kV est destiné à la distribution moyenne tension intérieure où ces les paramètres électriques doivent être coordonnés au sein d’un système de distribution d’énergie complet.
Par rapport aux applications d'appareillage de commutation à basse tension, la tension du système plus élevée met davantage l'accent sur l'isolation. coordination et performance en court-circuit. Usune peut configurer l'équipement en fonction des paramètres électriques fournis par le client.
L'équipement utilise une architecture sous enveloppe métallique pour organiser les sections électriques primaires et secondaires. Le principal Le circuit comprend le disjoncteur à vide, les connexions du jeu de barres, la zone de terminaison des câbles et la mise à la terre associée. composants.
Des équipements secondaires peuvent être organisés pour la protection, la mesure, le contrôle, l'indication et la communication selon les exigences du projet.
Cette configuration permet de concevoir la gamme d'appareillages de commutation autour du réseau électrique réel plutôt que d'utiliser un agencement d'armoire fixe pour chaque application.
À des niveaux de tension plus élevés, la coordination de la protection devient un élément important de la conception du système. Le disjoncteur, le relais de protection, le transformateur, le câble et l'équipement en amont doivent être sélectionnés en fonction du défaut calculé conditions et philosophie de protection.
Le disjoncteur à vide assure la fonction principale de commutation et d'interruption. La protection associée et le système de contrôle peut être configuré selon la conception électrique du client.
Les cloisons métalliques entre les sections fonctionnelles aident à organiser l'agencement électrique interne, tandis que la décharge de pression Cet agencement fournit un chemin contrôlé pour la décharge de pression en cas de défaut interne.
Une armoire d'arrivée reçoit l'énergie du réseau électrique amont et la transfère au jeu de barres du tableau. système. Le courant nominal, l'équipement de protection, les exigences de mesure et la configuration des câbles doivent être déterminés dès la conception du projet.
Les armoires sortantes distribuent l'énergie aux transformateurs, aux moteurs, aux équipements de production ou à d'autres charges en aval. Le Le courant nominal et les paramètres de protection doivent correspondre à la charge connectée.
Des configurations de mesure de tension et de tension peuvent être intégrées lorsque le projet nécessite une surveillance de la tension, fonctions de protection, ou mesure électrique.
Les agencements de sectionnement des bus peuvent diviser le système de distribution en sections distinctes et prendre en charge l'alimentation électrique. stratégie opérationnelle définie par l’ingénieur projet.
Des configurations de mesure peuvent être fournies pour les applications nécessitant une mesure d'énergie et des paramètres électriques. surveillance.

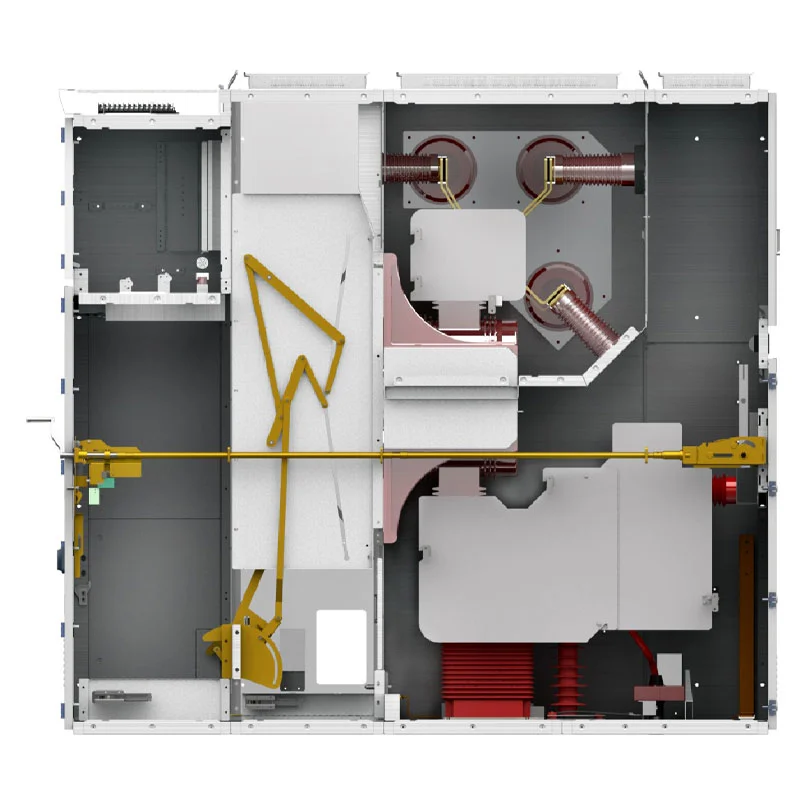

L'armoire est organisée en sections électriques définies, comprenant le compartiment disjoncteur, le compartiment jeu de barres, compartiment à câbles et compartiment instrument/contrôle.
La section disjoncteur accueille le disjoncteur à vide et son mécanisme de commande. La section jeu de barres fournit la connexion électrique principale entre les armoires, tandis que le compartiment à câbles offre un espace pour les entrées et connexions par câble sortantes.
La section instrument et contrôle contient les composants secondaires requis pour la protection, la mesure, le contrôle et indication.
Cette disposition donne aux ingénieurs une architecture interne claire lors de la planification de l'installation, du routage des câbles, mise en service et maintenance.
L'équipement intègre un système de verrouillage mécanique conçu pour limiter les séquences de fonctionnement incorrectes.
Le mécanisme à cinq épreuves est destiné à empêcher un fonctionnement incorrect du disjoncteur, le mouvement du débrochable unité en charge, fermeture du sectionneur de terre sous tension, mise sous tension du circuit pendant que le sectionneur de terre reste fermé et accès accidentel aux compartiments sous tension.
Un dispositif de décompression monté sur le dessus est également intégré à la structure de l'armoire pour fournir une pression contrôlée libération lors d’une condition de défaut interne.
Le panneau d'appareillage de commutation VCB intérieur KYN61-40.5 33 kV peut être configuré pour l'alimentation entrante, les connexions de transformateur, départs, sectionnement de bus, comptage et mesure de tension dans les sous-stations intérieures.
Les centrales électriques peuvent utiliser l'appareillage de commutation pour la distribution auxiliaire moyenne tension, les systèmes électriques liés aux générateurs, alimentations de transformateur et distribution d'énergie en aval.
Les grandes installations industrielles peuvent utiliser différentes configurations d'alimentation pour les moteurs, les transformateurs, les systèmes de production, pompes, compresseurs et équipements électriques auxiliaires.
Les opérations minières avec des charges électriques de plus grande puissance peuvent configurer l'appareillage de commutation autour des alimentations des transformateurs, des moteurs, équipements de ventilation, systèmes de pompage et installations de traitement.
L'équipement convient également aux infrastructures spécialisées où la distribution électrique doit être coordonnée. avec plusieurs bâtiments, zones d'équipement et systèmes auxiliaires.
Le projet Cas-space Rocket Launch est une référence de projet pour les applications d'appareillage de commutation moyenne tension Usune.
Une installation de lancement de fusée implique une infrastructure spécialisée et plusieurs charges électriques réparties sur différents domaines fonctionnels. Son système de distribution d'énergie nécessite donc des circuits d'arrivée coordonnés, des lignes d'alimentation protection, isolation électrique, mesure et contrôle.
Pour ce projet, l'appareillage a été appliqué dans le cadre de la distribution électrique moyenne tension du site. arrangement. Le projet nécessitait que les équipements électriques soient intégrés à l'infrastructure plus large plutôt que traitée comme une installation en armoire indépendante.
Cette application démontre l'expérience d'Usune dans la fourniture d'équipements de distribution moyenne tension pour des projets d’ingénierie avec des exigences spécifiques en matière de systèmes électriques.
| Article | Spécification |
| Série | KYN61 |
| Tension nominale | 3,6kV, 7,2kV, 12kV, 24kV, 36kV |
| Fréquence nominale | 50 Hz / 60 Hz |
| Courant nominal | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Courant nominal de coupure de court-circuit | 25 kA, 31,5 kA, 40 kA, 50 kA |
| Courant de tenue nominal de courte durée | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Degré de protection | Boîtier externe IP4X / Compartiments internes IP2X |
| Température ambiante | -15°C à +40°C |
| Humidité relative | Moyenne quotidienne ≤95 % ; moyenne mensuelle ≤90% |
| Altitude | ≤1000m, avec déclassement pour une altitude plus élevée |
| Installation | Intérieur |
| Système | CA triphasé |
La configuration électrique finale doit être confirmée en fonction de la tension, du courant, du niveau de défaut réel du projet. exigences d'isolation, système de protection et conditions d'installation.
Pour un projet d'appareillage de commutation de classe 33 kV, l'approvisionnement doit être basé sur le système électrique complet plutôt que sur quantité d'armoire seule. L'équipe de projet doit confirmer la tension nominale du système, le courant de charge continu, niveau de court-circuit, quantité d'alimentation, capacité du transformateur, disposition des câbles, exigences de protection et requis fonctions de mesure.
Pour les projets plus importants, la gamme peut contenir différentes fonctions d'armoire. Entrant, sortant, TP, comptage, bus Les configurations de sectionneur et d'isolation peuvent être combinées selon le schéma électrique unifilaire.
Cette approche permet d'éviter les inadéquations entre l'appareillage et les transformateurs, câbles, dispositifs de protection, etc. connectés. et les charges en aval.
La disposition finale de l'armoire peut être développée en fonction de l'architecture électrique du projet. Différent un certain nombre de circuits entrants et sortants peuvent être organisés dans une gamme d'appareillages de commutation coordonnée.
Un système de distribution typique peut inclure une armoire d'arrivée connectée à la source d'alimentation en amont, plusieurs armoires de départ alimentant les transformateurs ou les charges principales, et armoires de reprise ou de comptage supplémentaires pour la tension mesure et suivi énergétique.
Lorsque le projet nécessite deux sources d'alimentation ou des sections de bus divisées, les fonctions de sectionnement du bus peuvent également être incorporé à la gamme.
Cette méthode de configuration rend l'équipement adapté à la fois aux sous-stations individuelles et aux plus grandes armoires multiples. systèmes de distribution.

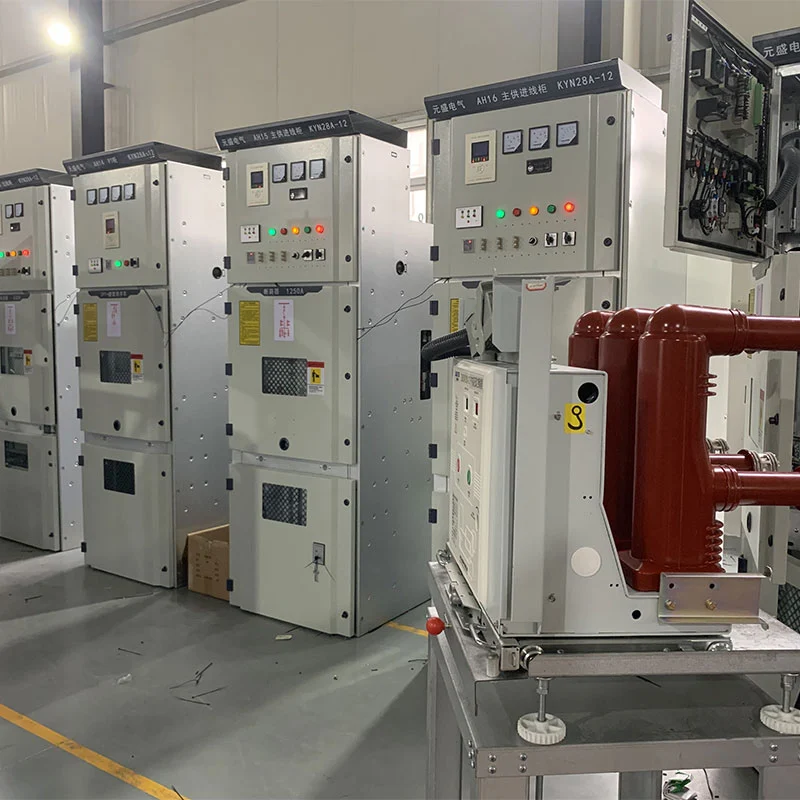

Avant la livraison, l'appareillage terminé est soumis à une inspection de l'ensemble de l'armoire, des connexions du circuit primaire, câblage secondaire, fonctionnement mécanique et fonctions électriques pertinentes.
Le mécanisme débrochable, le fonctionnement du disjoncteur, les fonctions de verrouillage, la disposition de mise à la terre et l'armoire la construction est vérifiée pendant le processus d’inspection de la production.
Usune peut fournir des dossiers d'inspection et une documentation de test pertinents en fonction des exigences du projet, permettant les clients, les entrepreneurs EPC et les inspecteurs tiers pour vérifier l’équipement avant expédition.
La valeur d’un système de commutation moyenne tension ne se limite pas à sa puissance électrique initiale. Pour les grands projets d'infrastructure et industriels, les équipements doivent également soutenir une exploitation organisée, planifiée maintenance, gestion future des circuits et intégration stable avec le réseau de distribution d'énergie plus large.
La construction compartimentée du panneau d'appareillage de commutation VCB intérieur KYN61-40.5 33 kV offre une disposition définie pour les équipements primaires et secondaires, tandis que la conception du disjoncteur débrochable permet à l'unité de commutation d'être déplacé pour inspection et entretien.
Pour les installations où la distribution électrique est censée fonctionner pendant de nombreuses années, cette combinaison peut contribuer à créer un système de distribution moyenne tension plus gérable et simplifier la planification de la maintenance future.
La spécification fournie inclut les configurations 3,6 kV, 7,2 kV, 12 kV, 24 kV et 36 kV. La tension nominale réelle doit être confirmé en fonction du système électrique du client.
La spécification fournie répertorie une configuration nominale de 36 kV, qui peut être envisagée pour les systèmes de classe 33 kV, sous réserve à la confirmation des exigences réelles du système, du niveau d’isolation et des normes applicables.
Il est utilisé pour la réception, la distribution, la commutation, la protection, la mesure et le contrôle d'énergie moyenne tension dans systèmes d'alimentation CA triphasés intérieurs.
Les configurations fournies vont de 630A à 3150A. La note correcte doit être sélectionnée en fonction du maximum charge continue et conception de projet.
Les valeurs nominales disponibles incluent 25 kA, 31,5 kA, 40 kA et 50 kA, la valeur applicable étant déterminée par le défaut calculé niveau du système électrique.
Oui. Usune peut configurer les fonctions entrantes, sortantes, PT, de mesure, de sectionnement de bus et d'isolation en fonction de le schéma unifilaire et les exigences techniques du client.
Usune fonctionne sous les systèmes de gestion ISO 9001, ISO 14001 et ISO 45001. Les produits sont conçus selon Normes CEI et GB applicables, avec certification CE disponible pour les configurations applicables.
Oui. Usune peut fournir des spécifications techniques, des rapports de test, des dessins et d'autres documents de projet selon exigences du client et de l’ingénierie.
La configuration standard est conçue pour une installation en intérieur. Conditions particulières telles que haute altitude, haute L'humidité ou les conditions environnementales inhabituelles doivent être confirmées avant de commander.
