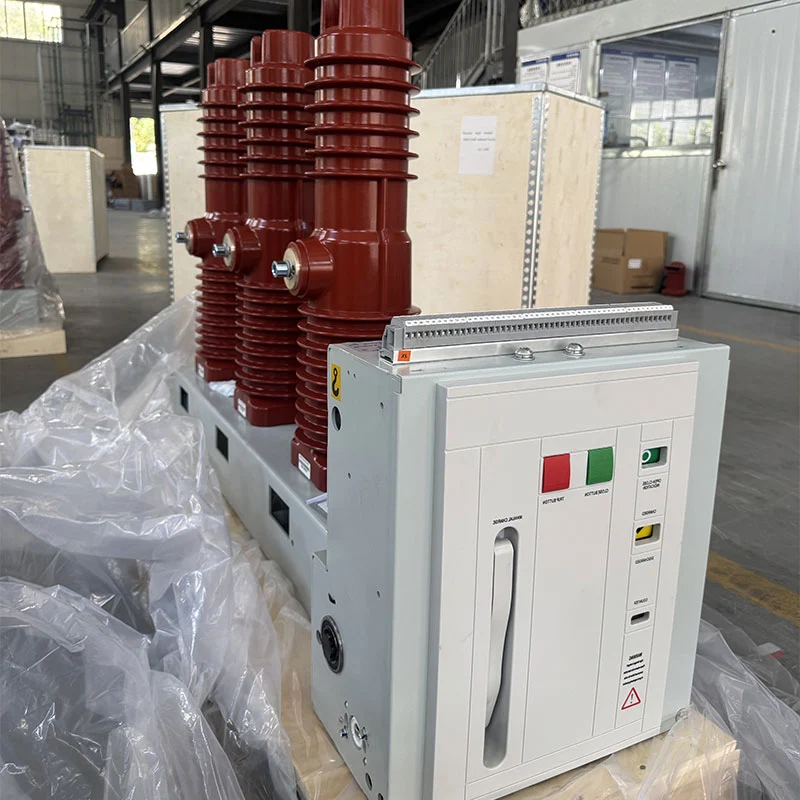

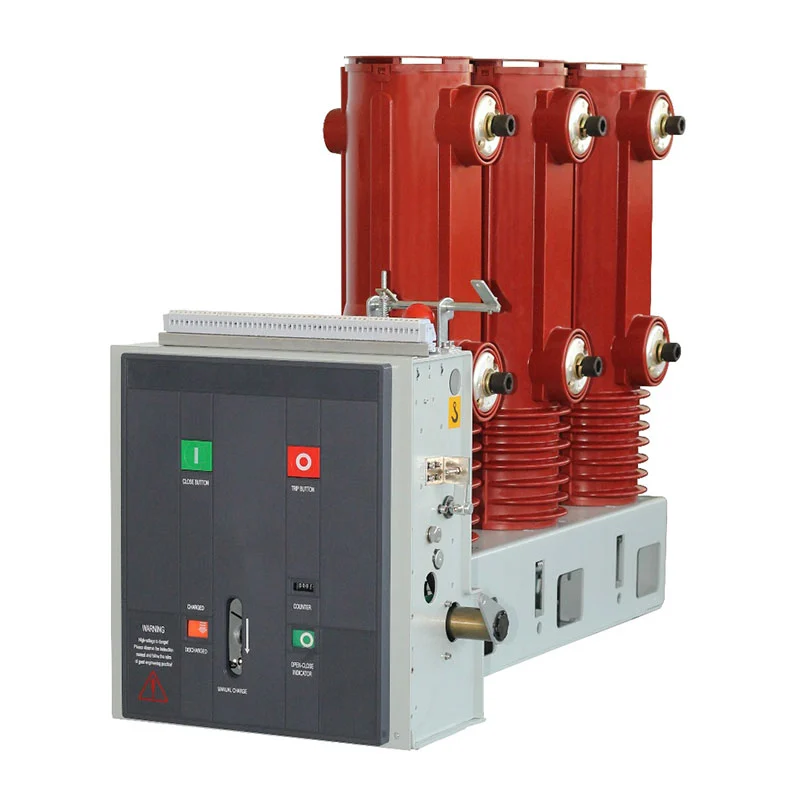

Contrairement aux armoires de commutation complètes, ce disjoncteur à vide intérieur ZN85C-40.5 40,5 kV se concentre sur le noyau fonction de commutation du circuit de puissance. Sa structure fixe latérale, son mécanisme de commande à ressort modulaire et la technologie d'interruption du vide offre une solution pratique pour les applications intérieures de classe 40,5 kV, y compris les systèmes où des opérations de commutation fréquentes sont nécessaires.
Le mécanisme de commande est conçu spécifiquement pour les caractéristiques d'un disjoncteur à vide de 40,5 kV. Il adopte un mécanisme à ressort modulaire installé dans le cadre du disjoncteur, permettant les caractéristiques de sortie mécaniques pour répondre aux exigences de fonctionnement de l'ampoule à vide.
Le mécanisme est conçu autour de la disposition supérieure et inférieure du disjoncteur et fait partie intégrante du structure globale. Cette configuration simplifie le chemin de transmission mécanique tout en fournissant une base stable pour opérations de fermeture et d'ouverture.
La configuration fixe à montage latéral est destinée aux équipements électriques intérieurs où le disjoncteur est installé en tant que composant de commutation dédié. En fonction de la conception du projet, des configurations telles que ligne de départ droite, haut Les arrangements entrants et intégrés peuvent être sélectionnés.
Par rapport à une armoire de distribution entièrement débrochable, cette structure permet au concepteur du projet de se concentrer sur intégrer le disjoncteur aux équipements électriques primaires et secondaires requis selon les spécifications disposition du système.
L'énergie de fermeture est stockée mécaniquement dans le mécanisme à ressort. Le stockage d'énergie peut être complété par le moteur ou manuellement avec la poignée de stockage d'énergie. Pendant le fonctionnement motorisé, le système d'engrenages de transmission entraîne le l'arbre de stockage d'énergie et tend le ressort de fermeture jusqu'à ce que la position d'énergie stockée spécifiée soit atteinte.
Une fois le stockage d'énergie terminé, le mécanisme de retenue maintient le ressort en position et le stockage d'énergie L'indicateur passe à l'état correspondant. L'interrupteur auxiliaire coupe également l'alimentation du moteur lorsque le la position d'énergie stockée est atteinte, laissant le disjoncteur prêt pour la commande de fermeture.
L'opération de fermeture peut être déclenchée manuellement via le bouton de fermeture ou électriquement via la commande circuit. Lorsque l'électro-aimant de fermeture fonctionne, l'énergie emmagasinée du ressort est libérée à travers la came et mécanisme de transmission.
Le mécanisme de connexion entraîne alors la tige de commande isolée et le contact mobile vers la position de fermeture tout en comprimant le ressort de contact. Une fois la course de fermeture terminée, le mécanisme de retenue maintient le position et l'interrupteur auxiliaire change en conséquence.
L'ouverture peut être déclenchée manuellement ou via une commande d'ouverture électrique. Le mécanisme de déverrouillage de l'ouverture déverrouille le dispositif de retenue de fermeture, permettant à l'énergie stockée des ressorts de contact et de freinage de séparer l'ampoule à vide contacts.
Pendant la phase finale du mouvement d'ouverture, le tampon hydraulique absorbe l'énergie mécanique restante et contrôle la position de séparation. Ce mécanisme coordonné permet de maintenir un processus d'ouverture contrôlé.
Le disjoncteur peut être configuré avec une alimentation de fonctionnement CA ou CC selon les exigences du projet. Le fourni la configuration comprend des options AC110/220V et DC110/220V pour les bobines de fermeture et d'ouverture, offrant une flexibilité pour différents systèmes de contrôle de sous-stations et industriels.
La bobine de fermeture a une puissance nominale de 288 W, tandis que la bobine d'ouverture est également spécifiée à 288 W. Le fonctionnement normal la plage de tension est comprise entre 85 % et 110 % de la tension nominale pour la bobine de fermeture et entre 65 % et 120 % de la tension nominale pour la bobine d'ouverture.
Le moteur à stockage d'énergie assure une préparation automatique pour la prochaine opération de fermeture. Le ZYJ220 fourni La configuration utilise une alimentation DC220V avec une puissance d'entrée nominale de 90W. À la tension de service nominale, le stockage d'énergie le temps est spécifié comme ne dépassant pas 15 secondes.
Cet agencement permet au disjoncteur de restaurer son état d'énergie stockée après fonctionnement sans nécessiter intervention manuelle continue.
L'ampoule à vide est chargée d'interrompre le circuit électrique lors d'une opération d'ouverture. Quand le contacts séparés, le processus d'interruption a lieu à l'intérieur de l'ampoule à vide plutôt que dans un chambre de commutation isolée par l'air.
La combinaison de l'interruption du vide et de la transmission mécanique actionnée par ressort rend le disjoncteur adapté à applications intérieures moyenne tension où des performances de commutation fiables et un fonctionnement répété sont requis.
La conception originale de la série ZN85C-40.5 prend en compte les applications nécessitant des commutations fréquentes. Son fonctionnement Le mécanisme est adapté aux caractéristiques de l'ampoule à vide de 40,5 kV, tandis que le stockage d'énergie motorisé Le système réduit le besoin de chargements manuels répétés.
Cela rend l'équipement adapté aux installations industrielles, aux sous-stations et aux centrales électriques où les opérations de commutation font partie de la gestion normale du système électrique.
Le disjoncteur peut être intégré dans les systèmes de distribution d'énergie intérieure et de contrôle électrique dans la production d'énergie. installations où une commutation fiable et une protection des circuits électriques sont nécessaires.
Dans les sous-stations, la configuration intérieure fixe peut être intégrée au réseau électrique haute tension correspondant. système conformément à la disposition du circuit primaire, au schéma de contrôle et aux exigences de protection.
Pour les installations industrielles et minières avec des charges électriques importantes, le disjoncteur peut assurer la commutation et fonctions de protection dans les systèmes de distribution d'énergie intérieurs et convient aux applications nécessitant une opérations de commutation.
Les opérations de fermeture et d'ouverture pouvant être contrôlées électriquement, le disjoncteur peut être intégré à un système de contrôle secondaire approprié pour un fonctionnement local ou à distance selon la conception du projet.
| Article | Spécification |
| Modèle | ZN85C-40.5 |
| Tension nominale | 40,5kV |
| Système | CA triphasé |
| Fréquence nominale | 50 Hz |
| Installation | Intérieur |
| Structure | Fixe latéral |
| Mécanisme de commande | Mécanisme de commande à ressort modulaire |
| Stockage d'énergie | Motorisé / manuel |
| Opération de fermeture | Manuel / électrique |
| Opération d'ouverture | Manuel / électrique |
| Tension de la bobine de fermeture | AC110/220V, DC110/220V |
| Tension de la bobine d'ouverture | AC110/220V, DC110/220V |
| Puissance de la bobine de fermeture | 288W |
| Puissance de la bobine d'ouverture | 288W |
| Moteur de stockage d'énergie | ZYJ220 |
| Tension nominale du moteur | DC220V |
| Puissance d'entrée nominale du moteur | 90W |
| Temps de stockage d'énergie | ≤15s |
| Configuration | Sortant à droite / entrant en haut / intégré selon conception |
L'équipement est destiné à une installation intérieure et doit être utilisé dans un environnement adapté à la haute tension. matériel électrique. Le projet final doit prendre en compte la température ambiante, l'humidité, l'altitude, la ventilation et d'autres conditions environnementales lors de la détermination de la configuration électrique complète.
Le disjoncteur doit être installé dans un endroit sans vibrations, impacts ou conditions environnementales corrosives graves. L'agencement de l'installation doit également garantir un espace d'exploitation et de maintenance suffisant autour de l'équipement et maintenir l’alignement mécanique requis du disjoncteur et des composants électriques associés.
Zhejiang Usune Electric Co., Ltd. applique un système de gestion intégré couvrant la qualité des produits, l'environnement gestion et santé et sécurité au travail. L'entreprise est certifiée ISO 9001, ISO 14001 et ISO 45001, soutenir les processus de fabrication contrôlés depuis la sélection des composants jusqu'à l'assemblage et l'inspection.
Le produit est développé selon les normes applicables CEI et GB, avec des paramètres et configurations électriques déterminé en fonction des exigences spécifiques du projet. La certification CE est également disponible pour le configuration du produit, fournissant un support de documentation supplémentaire pour les projets internationaux.
Le disjoncteur à vide intérieur ZN85C-40.5 40,5 kV a été référencé dans le projet de lancement de fusée Cas-space, fournissant un exemple d'application d'ingénierie pratique pour l'équipement électrique haute tension d'Usune dans un environnement exigeant environnement industriel.
Le disjoncteur à vide intérieur ZN85C-40.5 40,5 kV est avant tout un composant de commutation et de protection, tandis qu'un le panneau d'appareillage débrochable complet intègre le disjoncteur avec les jeux de barres, les compartiments de câbles, l'équipement de contrôle, dispositifs de protection et autres composants de l'armoire. Par conséquent, le disjoncteur est plus adapté lorsque le projet nécessite un dispositif de commutation dédié de 40,5 kV pour l'intégration dans un système électrique plus grand.
| Comparaison | Disjoncteur à vide ZN85C-40.5 | Appareillage de commutation VCB débrochable | Armoire de distribution basse tension |
| Fonction principale | Commutation et protection des circuits | Distribution et commutation MT complètes | Distribution d'énergie BT |
| Classe de tension | 40,5kV | Moyenne tension | Basse tension |
| Installation | Fixé | Retirable | Fixe / Retirable |
| Objectif principal | Mécanisme de commande et interruption | Système d'armoire complet | Distribution d'énergie |
| Stockage d'énergie | Mécanisme à ressort | Mécanisme de commande VCB | Dépend de la configuration ACB/MCCB |
| Contrôle | Manuel / électrique | Local / électrique | Local / électrique |
| Application typique | Centrales électriques, sous-stations, industrie | Systèmes de distribution MT | Usines, bâtiments et installations commerciales |
Usune peut déterminer la configuration appropriée en fonction du schéma unifilaire du client, de la tension nominale, puissance de contrôle, disposition d’installation et exigences de fonctionnement. Cette approche permet de garantir que les Le disjoncteur est compatible avec les équipements électriques primaires et secondaires environnants.
Pour les projets avec des tensions de commande, des modalités d'installation ou des exigences d'exploitation particulières, les spécifications techniques la configuration peut être discutée avant la production. Cela permet au disjoncteur à vide intérieur ZN85C-40.5 40,5 kV de être adapté au système électrique réel plutôt que de s'appuyer sur une configuration standard fixe.
Il s'agit d'un disjoncteur sous vide intérieur de 40,5 kV conçu pour le contrôle électrique et la protection dans les centrales électriques, sous-stations, installations industrielles et entreprises minières.
Le ZN85C-40.5 utilise une configuration latérale fixe plutôt qu'une structure de chariot amovible.
Oui. Le mécanisme à ressort prend en charge le stockage manuel de l'énergie et le fonctionnement manuel, tandis que le fonctionnement électrique est également disponible.
Les bobines de fermeture et d'ouverture peuvent être configurées pour AC110/220V ou DC110/220V selon les exigences du projet.
La durée de stockage d'énergie spécifiée pour la configuration du moteur ZYJ220 est ≤ 15 secondes à la tension nominale.
Oui. Le produit est conçu pour les applications nécessitant un fonctionnement fréquent, sous réserve des conditions d'utilisation applicables. conditions et configuration technique.
Oui. Usune peut configurer le produit en fonction des dessins du projet, des paramètres électriques, des exigences de contrôle et conditions de pose.
