Le disjoncteur haute tension Usune LW36-110 pour sous-station est un équipement électrique de base développé indépendamment et fabriqué par Zhejiang Usune Electric Co., Ltd., l'un des principaux fabricants d'appareillage de commutation haute tension en Chine. industrie. Cet appareillage haute tension extérieur triphasé AC 50 Hz est principalement utilisé pour le contrôle et la protection des Systèmes de transmission et de transformation de puissance 110 kV, et peut également être utilisé comme disjoncteur de contact et dans applications nécessitant des ensembles d’appareillage de commutation. Les produits sont fabriqués dans l'usine professionnelle d'Usune, intégrant R&D, production et tests, garantissant que chaque produit répond à des normes de qualité strictes avant de quitter l'usine.
Pour garantir la fiabilité et la compatibilité du produit, le disjoncteur haute tension Usune LW36-110 pour La sous-station est entièrement conforme à la norme GB1984-2003 « Disjoncteurs haute tension AC » et répond aux exigences de Norme de la Commission électrotechnique internationale (CEI) IEC62271-100:2001 « Appareillage et appareillage de commande haute tension - Partie 100 : Disjoncteurs haute tension". En tant que fournisseur professionnel, Usune a passé un système de qualité rigoureux Certification, et son usine est équipée d'équipements de production et de test avancés pour garantir que le les performances de chaque produit respectent ou dépassent les normes de l’industrie.
Utilisant un principe unique d'extinction d'arc « expansion thermique + auxiliaire », il offre une excellente coupure performances, temps d'arc court, longue durée de vie électrique et faible bruit de fonctionnement, garantissant efficacement la sécurité de l'alimentation électrique fonctionnement du réseau.
Utilise du gaz SF6 avec d'excellentes propriétés d'isolation et d'extinction d'arc comme agent isolant et d'extinction d'arc milieu, ne posant aucun risque de combustion ou d'explosion, ce qui le rend adapté aux zones densément peuplées et à divers environnements de sous-stations complexes.
Équipé d'un mécanisme de commande à ressort de type CTB-1, doté d'une structure simple et compacte, d'un fonctionnement stable, une sécurité et une fiabilité élevées, ainsi qu'une fréquence de maintenance et de panne réduite.
Peut fonctionner de manière stable dans des environnements difficiles, en respectant strictement divers indicateurs environnementaux, garantissant fonctionnement stable à long terme dans différentes régions.
1. Tension nominale : 110 kV ; Fréquence nominale : 50 Hz ; Courant nominal : 3150A
2. Courant nominal de coupure de court-circuit : 40 kA ; Courant nominal de création de court-circuit (crête) : 100 kA
3. Pression nominale du gaz SF6 (20 ℃) : 0,5 MPa ; Taux de fuite annuel : ≤0,5 %
4. Durée de vie mécanique : 6000 cycles ; Temps d'ouverture : ≤60 ms ; Temps de fermeture : ≤145 ms
5. Plage de température ambiante : -30 ℃ ~ + 40 ℃ ; Altitude : ≤3000m

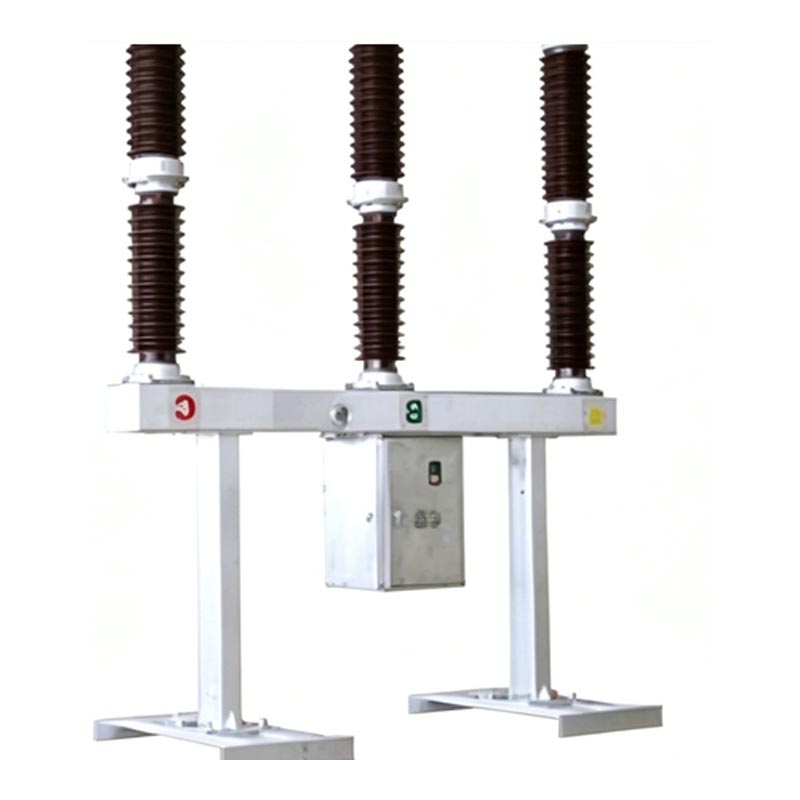

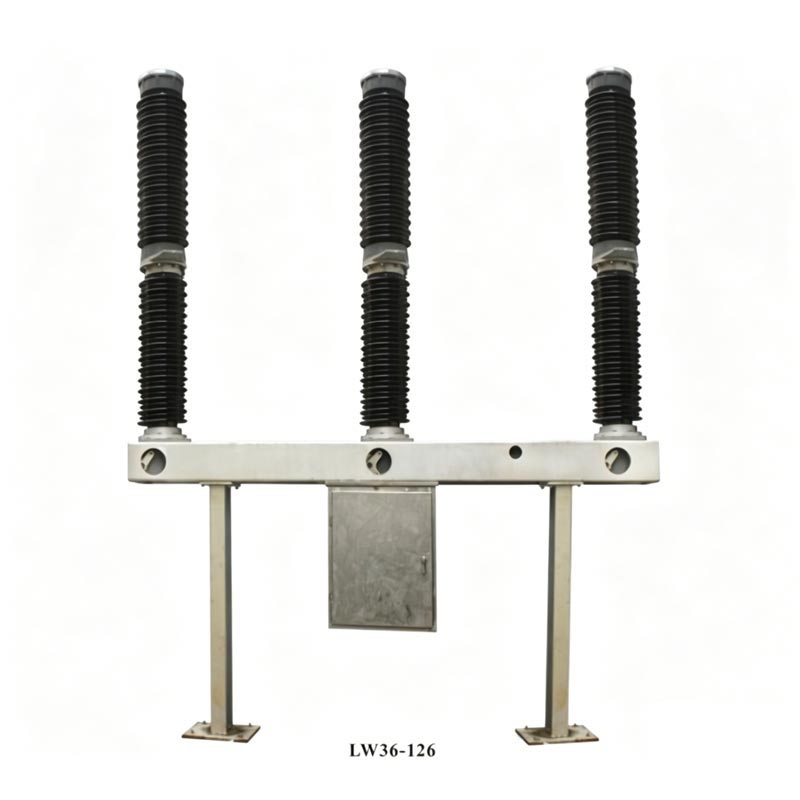

Le commutateur de disjoncteur haute tension pour sous-station adopte une chambre d'extinction d'arc auto-alimentée intégrée structure, chaque phase étant un mono-pilier à rupture unique (POLE). Chaque disjoncteur est composé de trois phases, installé sur le même châssis, actionné par un mécanisme à ressort, avec trois phases liées mécaniquement. Le sommet du le produit comporte une douille en porcelaine de chambre d'extinction d'arc, la section centrale contient une porcelaine de support la bague et le cadre, et le boîtier du mécanisme est situé au milieu et suspendu sous le cadre. Il abrite le mécanisme de commande à ressort interne et composants de commande électrique. La tige de traction de sortie du mécanisme se connecte au bielle et bras rotatif. Le contrôleur de densité de gaz SF6 est installé à l'avant du cadre, qui est soutenu aux deux extrémités par des supports.
Le courant du système circule à travers les bornes, la tige de support de contact fixe, le contact principal fixe, le contact principal mobile contact, cylindre, contact intermédiaire et bride intermédiaire, forme ensuite un circuit avec le système à travers le bornes.
Sous l'action de l'actionneur, le bras de commande tire la tige de traction isolante, la tige de piston, le cylindre, l'arc mobile contact et la buse vers le bas ensemble. Un arc est généré lorsque les contacts mobiles et fixes se séparent. Quand le système de contact mobile se déplace vers le bas jusqu'à une certaine position, la buse s'ouvre et le gaz SF6 comprimé dans le Le cylindre est soufflé dans la zone de l'arc à travers la buse. L'arc s'éteint lorsque le courant passe à zéro.
Sous l'action de l'actionneur, le bras de commande tire vers le haut le contact mobile relié à la tige isolée. en position de fermeture. Simultanément, le gaz SF6 pénètre dans la bouteille, préparant ainsi la prochaine opération d'ouverture.
Composé d'un densimètre SF6 (manomètre et contrôleur de densité intégrés), vanne d'alimentation en gaz, triphasé vannes et gazoduc SF6. Il dispose d'une compensation de température, d'une alarme et d'une protection de pression de verrouillage pour assurer une pression stable du gaz SF6.
Situé dans le boîtier du mécanisme, il comprend des composants clés tels que des interrupteurs de commande, des interrupteurs automatiques, interrupteurs de déclenchement, relais, bornes, bobines de fermeture, moteurs et radiateurs. Il permet le contrôle des interrupteurs, l'anti-pompage, stockage d'énergie à ressort, protection contre la pression du gaz SF6, fonctions de chauffage et d'éclairage.

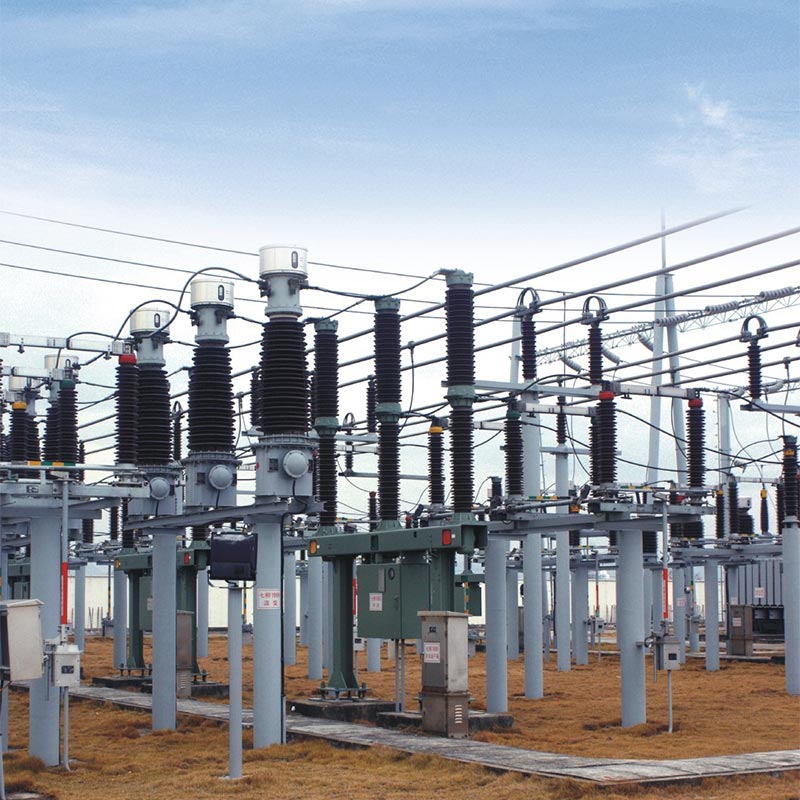

Pour vérifier la fiabilité et le caractère pratique du commutateur de disjoncteur haute tension Usune LW36-110 pour sous-station, ce produit a été appliqué avec succès à un projet de sous-station de 110 kV dans un parc industriel clé de l'est de la Chine. Comme fournisseur de confiance, Usune a fourni 12 disjoncteurs LW36-110 pour ce projet, qui fonctionnent de manière stable depuis plus de trois ans.
Cette sous-station alimente en électricité plus de 50 grandes et moyennes entreprises du parc industriel, exigeant une stabilité et une sécurité extrêmement élevées. Dès les premières étapes du projet, le client a comparé plusieurs fabricants chinois, choisissant finalement les disjoncteurs LW36-110 d'Usune en raison de leur qualité supérieure. performances techniques, contrôle qualité rigoureux et service après-vente complet. Pendant le fonctionnement, le Les produits ont résisté avec succès à des conditions météorologiques extrêmes, notamment des températures élevées, de fortes pluies et des basses températures. températures sans aucun dysfonctionnement enregistré. Le taux de fuite de gaz SF6 était bien inférieur à l'exigence standard (≤0,5 %), le fonctionnement mécanique était fluide et les temps d'ouverture et de fermeture étaient stables, garantissant efficacement la sécurité. et un fonctionnement stable du réseau électrique du parc. Cela lui a valu des éloges de la part du client et Usune est devenu le fournisseur d'équipements électriques désigné pour les projets d'agrandissement ultérieurs du parc.
A1 : Le produit a une durée de vie mécanique de 6 000 cycles, et dans des conditions normales d'utilisation et d'entretien régulier, son fonctionnement continu la durée de vie peut atteindre 12 ans. Les points d'entretien clés comprennent : des inspections de routine hebdomadaires (vérification de l'isolant intégrité, pression du gaz SF6 et état de fonctionnement) ; révisions annuelles tous les 3 ans (nettoyage des isolateurs, contrôle fixations, mesure de la résistance du circuit principal et de la teneur en humidité du gaz SF6) ; des révisions majeures sont nécessaires en vertu du conditions suivantes : 12 ans de fonctionnement continu, 2 000 interruptions de courant nominal, 20 à pleine capacité (40 kA) interruptions, soit 6000 opérations mécaniques. Usune fournit des conseils de maintenance professionnels et des pièces de rechange Approvisionnement pour assurer un fonctionnement stable à long terme du produit.
A2 : Oui, ce produit a une forte adaptabilité environnementale et peut être utilisé à haute altitude et extrêmement froid régions. Sa plage de température ambiante est de -30 ℃ à +40 ℃, avec une altitude maximale adaptable de ≤ 3 000 m. Cela peut résister à une pression du vent de 700 Pa et à un givrage de 10 mm, et sa résistance sismique répond aux exigences de l'horizontale accélération ≤0,3g et accélération verticale ≤0,15g. Il convient également aux zones avec une moyenne quotidienne relative humidité ≤95% et humidité relative moyenne mensuelle ≤90% (25℃), et peut être utilisé dans des environnements exempts d'inflammables, Conditions de vibration explosives, chimiquement corrosives et sévères, répondant pleinement aux exigences environnementales de la plupart des projets de sous-stations en Chine et même dans le monde.
Zhejiang Usune Electric Co., Ltd. est un fabricant et fournisseur professionnel d'appareillage de commutation haute tension en Chine, se concentrant sur la recherche, le développement, la production, la vente et le service après-vente de circuits haute tension disjoncteurs, interrupteurs et autres équipements électriques. L'usine de l'entreprise est située dans la province du Zhejiang, en Chine, couvrant une superficie de plus de 10 000 mètres carrés, équipée de lignes de production avancées, d'équipements de test et d'un équipe professionnelle de recherche et développement.
Usune adhère à la philosophie « La qualité d'abord, le client suprême », en mettant strictement en œuvre un système de contrôle de qualité. pendant le processus de production. Tous les produits sont soumis à des tests rigoureux avant de quitter l'usine. En tant que personne de confiance fournisseur, Usune a fourni des équipements électriques de haute qualité pour des centaines de projets de sous-stations au niveau national et à l'échelle internationale, gagnant une large reconnaissance des clients pour la qualité fiable de ses produits et sa gamme complète service après-vente.
