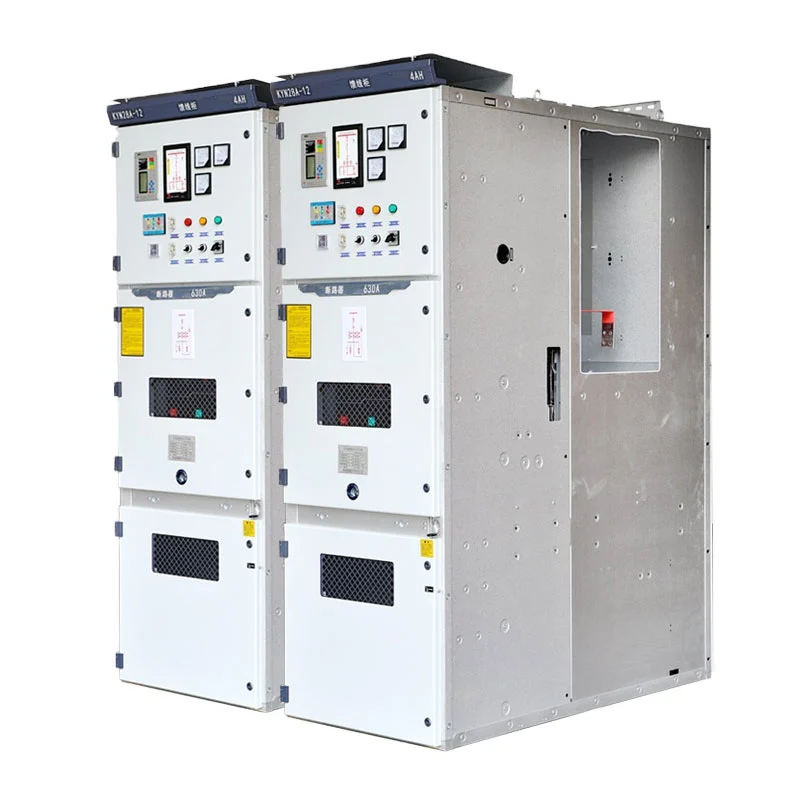

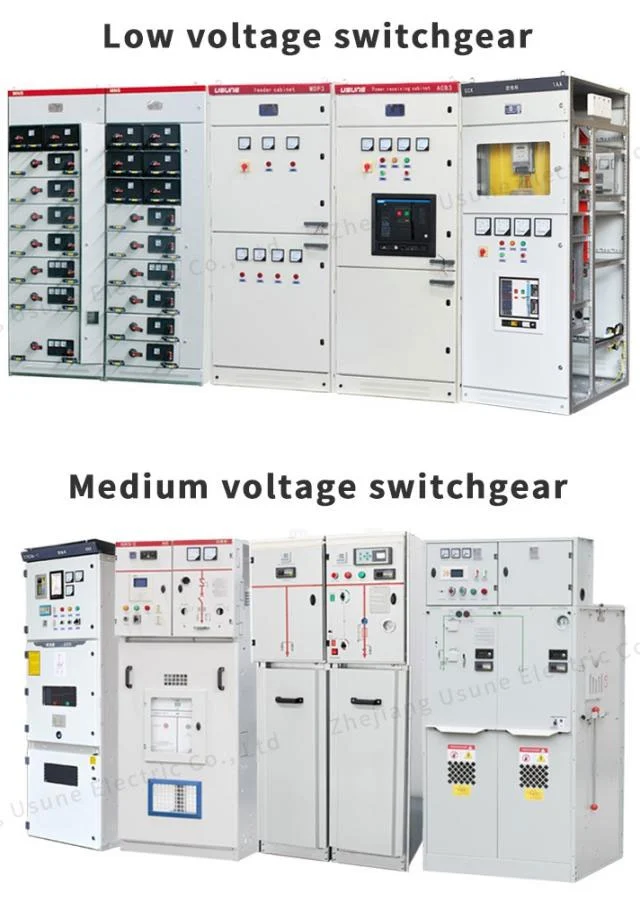

Le panneau Vcb moyenne tension convient aux centrales électriques, aux sous-stations, aux installations industrielles, aux entreprises minières, bâtiments commerciaux et autres projets de distribution intérieure moyenne tension. Usune fabrique le matériel conformément aux normes CEI et GB applicables et fonctionne sous la gestion ISO 9001, ISO 14001 et ISO 45001 systèmes, avec certification CE disponible pour les exigences du marché international.

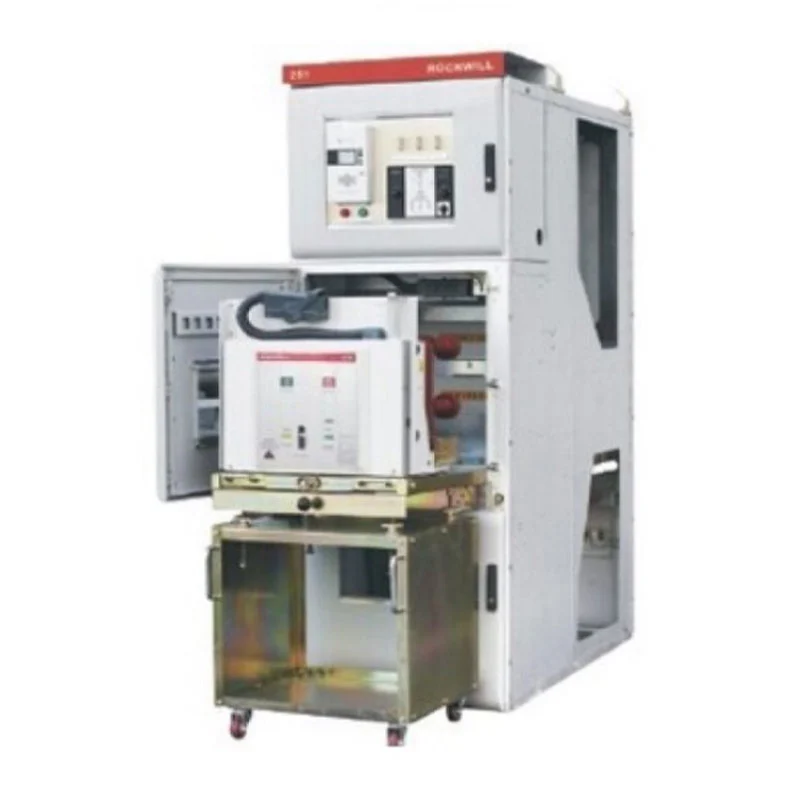

La principale caractéristique de cet appareillage est son agencement de disjoncteur à vide débrochable. Au lieu de définitivement fixant le disjoncteur à l'intérieur de l'armoire, le disjoncteur est installé sur un chariot mobile pouvant être déplacé entre les positions de service, de test et isolées conformément à la procédure opérationnelle.
Cette conception offre des avantages pratiques lors de l’inspection, du remplacement et du dépannage. Disjoncteur les chariots, les chariots PT et les chariots isolateurs peuvent être configurés selon le schéma électrique, tandis que le la structure amovible permet au personnel de maintenance d'accéder à l'équipement concerné sans démonter le armoire complète.
Pour les sous-stations et les systèmes de distribution industriels où une maintenance planifiée et le remplacement des équipements doivent être effectués. complété efficacement, la conception amovible peut simplifier les opérations de service et réduire le temps requis pour intervention sur les équipements.

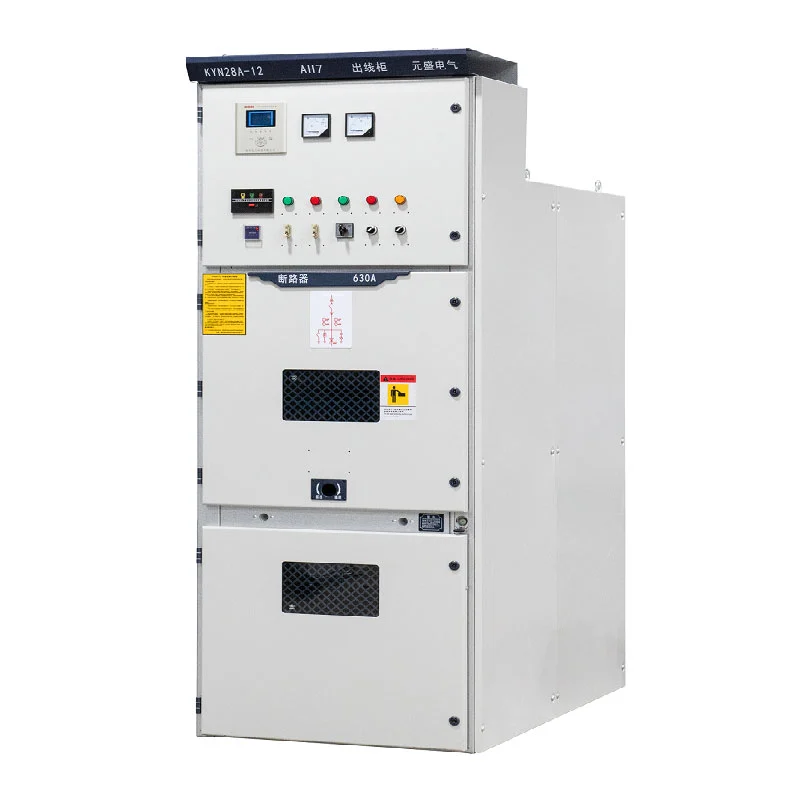

Un fonctionnement sûr est un facteur clé lors de l'achat d'appareillages moyenne tension, car des séquences de commutation incorrectes peut créer de graves risques électriques. La série KYN28 intègre un système de verrouillage mécanique à cinq épreuves conçu pour limiter les procédures d'exploitation incorrectes.
La structure de verrouillage empêche un mauvais fonctionnement du disjoncteur, empêche le chariot d'être tiré ou poussé sous charge, empêche la fermeture du sectionneur de terre lorsque le circuit est sous tension, empêche la fermeture du circuit est alimenté lorsque le sectionneur de terre est fermé et empêche le personnel de pénétrer accidentellement dans les compartiments sous tension.
Cet agencement de verrouillage mécanique fournit une barrière de sécurité physique supplémentaire pendant la commutation et opérations de maintenance, aidant les opérateurs à suivre la séquence de fonctionnement correcte.

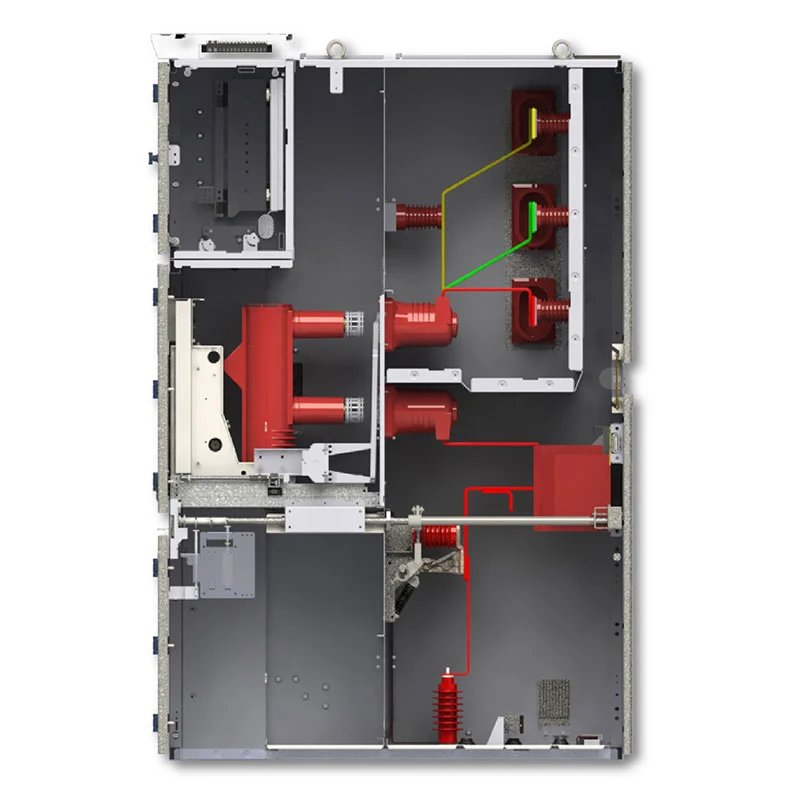

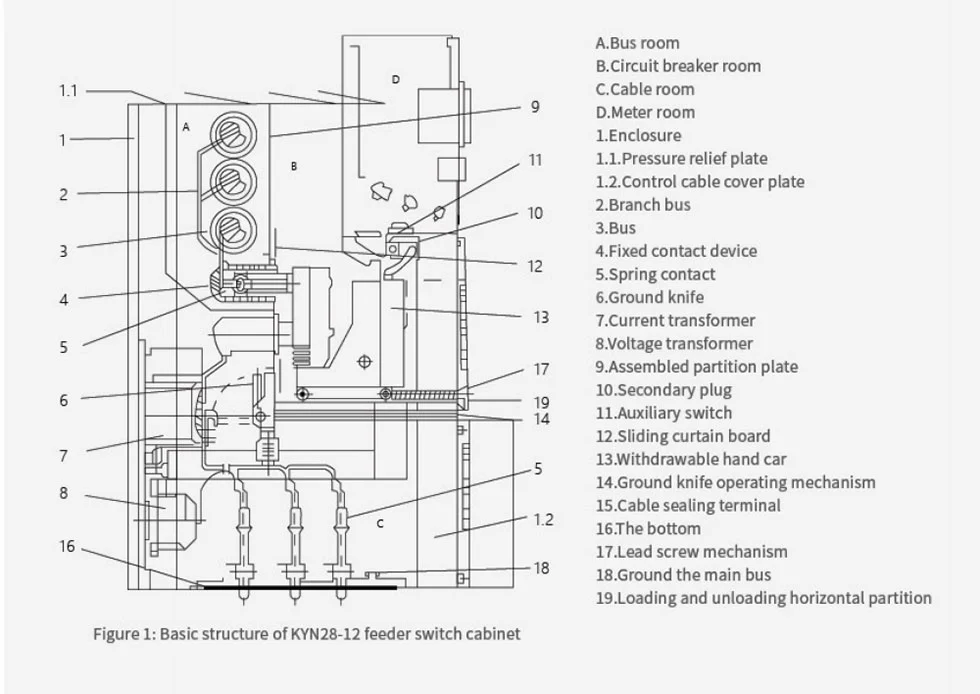

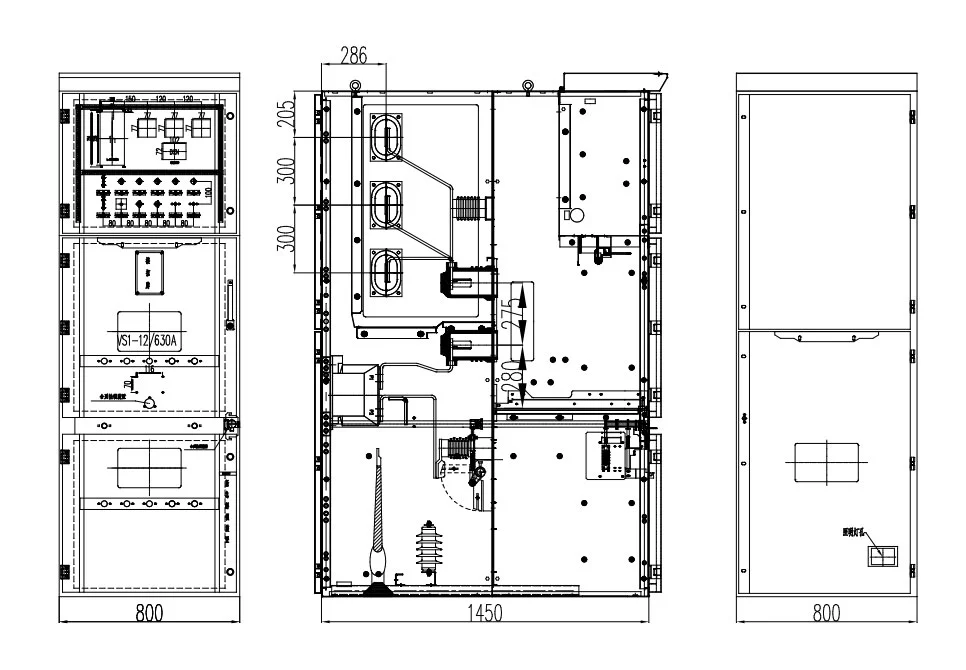

Le panneau Vcb moyenne tension adopte une structure interne à cloisons métalliques qui sépare le réseau électrique principal. sections. Le compartiment des disjoncteurs, le compartiment des jeux de barres, le compartiment des câbles, le compartiment des instruments et des commandes, et Les sections de décompression sont disposées indépendamment.
Cette construction compartimentée permet de limiter la propagation d'un défaut interne et de séparer les différents composants électriques lors de l’inspection et de la maintenance. Cela facilite également la disposition électrique interne pour les opérateurs et le personnel de maintenance doivent comprendre.
Les volets de décompression montés sur le dessus offrent un chemin contrôlé pour relâcher la pression en cas de problème interne. défaut d'arc, contribuant ainsi à réduire l'impact potentiel de la pression de défaut sur le personnel et les équipements environnants.
L'armoire est conçue pour un fonctionnement et une maintenance en façade, ce qui peut s'avérer utile lorsque la salle électrique est dotée de accès arrière limité. Les opérateurs peuvent effectuer des procédures de commutation et de maintenance de routine depuis l'avant du équipement selon la séquence de fonctionnement approuvée.
La disposition à accès frontal contribue également à simplifier la planification de la salle d'équipement et peut réduire l'espace requis derrière le armoire pour les activités d’entretien courant. Un radiateur à condensation intégré peut être configuré pour les environnements humides pour aider à réduire les risques liés à la condensation à l’intérieur de l’armoire.
Différents systèmes de distribution moyenne tension nécessitent différentes fonctions d'armoire. L'équipement peut être configuré comme une armoire d'arrivée pour recevoir l'énergie du réseau amont, une armoire de départ pour alimenter les départs ou moteurs, une armoire de mesure de PT et de tension, une armoire de comptage, une armoire de sectionnement de bus ou une isolation armoire.
Cette flexibilité de configuration permet aux entrepreneurs EPC, aux intégrateurs de systèmes électriques et aux utilisateurs industriels de développer alignements d'appareillages selon le schéma unifilaire du projet plutôt que d'adopter une armoire identique arrangement pour chaque application.
Les centrales électriques nécessitent des équipements moyenne tension fiables pour recevoir, distribuer et contrôler l’énergie électrique. dans les systèmes auxiliaires et de distribution. L'agencement VCB débrochable offre une solution pratique pour protection et commutation des circuits tout en permettant aux équipes de maintenance de retirer ou de remplacer le chariot disjoncteur lorsque requis.
Dans les sous-stations, l'appareillage peut être configuré pour les départs entrants, les circuits sortants, la sectionnement des bus, la tension Mesure et autres fonctions de distribution. La structure du compartiment et le système de verrouillage à cinq niveaux aident prendre en charge des procédures de commutation et de maintenance sûres.
Les usines et les installations industrielles exploitent souvent plusieurs moteurs, transformateurs, lignes de production et auxiliaires. systèmes électriques. L'équipement peut être configuré pour différentes exigences de protection des alimentations et des moteurs, assurer une commutation et une distribution centralisées de moyenne tension au sein de l'usine.
Les installations minières nécessitent une distribution électrique fiable pour les moteurs, les pompes, les systèmes de ventilation et le traitement. équipements et charges auxiliaires. La construction blindée et le dispositif de disjoncteur débrochable offrent une configuration pratique pour les systèmes de distribution intérieure moyenne tension.
Les grands bâtiments commerciaux et les installations de grande hauteur peuvent nécessiter des équipements d'arrivée et de distribution moyenne tension au sein de locaux électriques dédiés. L’exploitation et la maintenance en façade peuvent contribuer à simplifier la planification de la salle d’équipement où l'espace d'installation est limité.
Le panneau Vcb moyenne tension est disponible pour différentes exigences de distribution moyenne tension. Technique principale les paramètres incluent :
| Article | Spécification |
| Tension nominale | 3,6kV, 7,2kV, 12kV |
| Fréquence nominale | 50 Hz / 60 Hz |
| Courant nominal | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Courant nominal de coupure de court-circuit | 25 kA, 31,5 kA, 40 kA, 50 kA |
| Courant de tenue nominal de courte durée | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Degré de protection | Boîtier externe IP4X, compartiments internes IP2X |
| Température ambiante | -15°C à +40°C |
| Altitude | ≤1000m, déclassé pour des altitudes plus élevées |
| Installation | Intérieur |
La tension nominale réelle, le courant, la capacité de court-circuit, la disposition de l'armoire et d'autres paramètres techniques doivent être confirmé selon le schéma unifilaire du projet et les spécifications du client.
L'équipement est conçu pour une installation en intérieur avec une plage de température ambiante de -15°C à +40°C. Le quotidien l'humidité relative moyenne ne doit pas dépasser 95 %, tandis que la moyenne mensuelle ne doit pas dépasser 90 %.
L'environnement d'installation doit être exempt de gaz explosifs ou corrosifs, de poussière conductrice et de vibrations sévères. Pour les installations en dehors des conditions de service standard, les exigences techniques doivent être confirmées avec Usune. avant la production afin que la configuration appropriée puisse être évaluée.
Usune a plus de 14 ans d'expérience dans le domaine des équipements électriques et dispose d'une équipe R&D expérimentée capable de développer des configurations d’équipement selon les exigences spécifiques du projet.

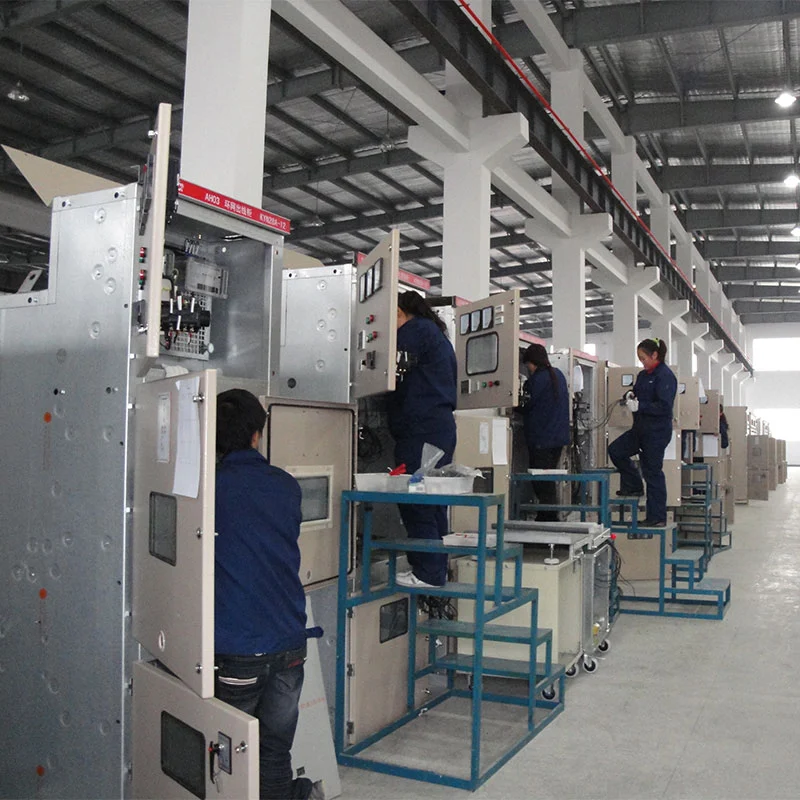

Le contrôle qualité couvre les composants, l’assemblage, les performances électriques et les produits finis. Les tests de routine sont effectuée avant que l'équipement ne quitte l'usine pour vérifier les performances du produit et garantir que l'appareillage livré répond aux exigences techniques convenues.
Différents projets peuvent nécessiter différents courants nominaux, combinaisons d'armoires, dispositions de protection et contrôle. fonctions. Usune fournit une assistance technique en matière de communication et de configuration basée sur les schémas unifilaires des clients. et spécifications techniques.
Pour les configurations standards, Usune peut fournir une période de production d'environ 15 à 20 jours après confirmation et paiement, le délai réel dépendant de la configuration et de la quantité commandée.
Usune maintient des rapports de test de produits et une documentation technique pertinente pour prendre en charge l'inspection du client, le projet procédures d’approbation et de qualification des fournisseurs.
L'équipement a été référencé pour le projet de lancement de fusée Cas-space, où des équipements électriques moyenne tension un équipement de distribution était nécessaire pour les infrastructures aérospatiales spécialisées.
Les installations de lancement de fusées contiennent des charges électriques critiques et des systèmes de support qui nécessitent une alimentation fiable distribution et procédures de commutation contrôlées. Dans ce type de projet, la configuration de l'appareillage doit prendre en compte non seulement la capacité électrique, mais également la sécurité opérationnelle, l'isolation des défauts, l'accès à la maintenance et intégration des équipements dans le système global de distribution d’énergie.
La structure du disjoncteur à vide débrochable et le système de verrouillage mécanique à cinq épreuves offrent une solution appropriée configuration pour les opérations de commutation et de maintenance contrôlées. La structure de l'armoire compartimentée en outre prend en charge la séparation entre les sections de disjoncteur, de jeu de barres, de câble et de commande.
La référence du projet démontre l'applicabilité de la technologie d'appareillage moyenne tension d'Usune à des infrastructure où la fiabilité de la distribution électrique et la sécurité opérationnelle sont des critères d'ingénierie importants considérations.
Le produit est fabriqué en référence aux exigences applicables CEI et GB pour les appareillages moyenne tension et matériel électrique. Usune fonctionne selon un système de gestion de la qualité ISO 9001, ISO 14001 environnemental Système de gestion et système de gestion de la santé et de la sécurité au travail ISO 45001.
Le produit est également disponible avec la certification CE pour les marchés internationaux applicables. Rapports de tests et techniques la documentation peut être fournie selon les exigences du projet et du client.
La configuration standard couvre les applications 3,6 kV, 7,2 kV et 12 kV. Pour un projet spécifique, la tension nominale et les paramètres d'isolation doivent être confirmés conformément aux exigences du système électrique.
Le chariot débrochable permet de déplacer le disjoncteur à vide entre les positions de fonctionnement et d'isolement. Ceci rend l'inspection, les tests, le remplacement et la maintenance plus pratiques qu'un disjoncteur fixé en permanence arrangement.
Le système à cinq épreuves est un verrouillage de sécurité mécanique conçu pour empêcher les séquences de fonctionnement incorrectes. Ça aide empêcher un fonctionnement incorrect du disjoncteur, un mouvement du chariot sous charge, un fonctionnement incorrect du sectionneur de terre, la mise sous tension d'un circuit mis à la terre et accès accidentel aux compartiments sous tension.
Oui. L'appareillage de commutation peut être disposé en armoires entrantes, sortantes, PT, de mesure, de sectionnement de bus ou d'isolation. selon la configuration électrique du projet.
Oui. Usune prend en charge les exigences OEM telles que les logos des clients, les noms d'entreprise et les configurations spécifiques au projet. sous réserve de confirmation technique et de production.
Pour les configurations standard, la période de production typique est d'environ 15 à 20 jours après le paiement et les formalités techniques. confirmation. Le délai de livraison réel dépend de la configuration du produit, de la quantité et des exigences du projet.
Usune effectue une inspection qualité des composants jusqu'à l'assemblage final et effectue des tests de routine avant expédition. Des rapports de tests pertinents peuvent être fournis selon les exigences du client et du projet.
La période de garantie standard est de 12 mois à compter de la date d'expédition, sous réserve des conditions commerciales et techniques convenues. conditions.
Si vous recherchez un panneau Vcb moyenne tension pour une centrale électrique, une sous-station, une installation industrielle, un projet minier, bâtiment commercial ou projet d'infrastructure spécialisé, Usune peut fournir un support de configuration en fonction de votre exigences électriques.
Envoyez votre schéma unifilaire, la tension nominale, le courant nominal, le niveau de court-circuit, la quantité d'armoire et les informations requises fonctions à Usune pour l’évaluation technique et le devis.
