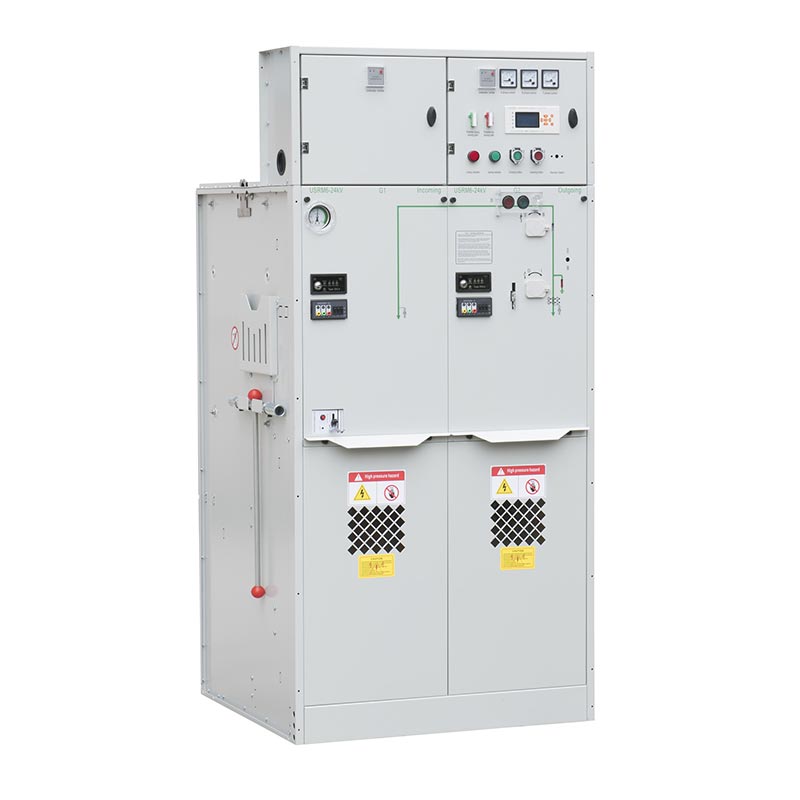

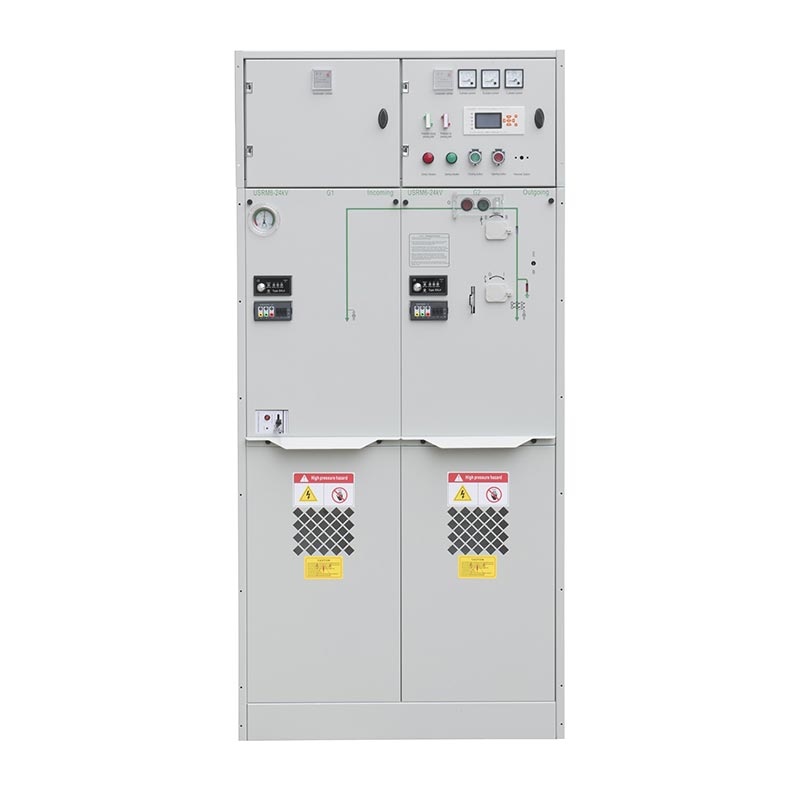

L'appareillage de commutation isolé au gaz Sf6 de la série USRM6 est un système entièrement isolé développé indépendamment par USUNE. Son principal Les performances des interrupteurs de circuit et tous les composants électriques sont scellés et isolés avec du gaz SF6 sous pression. Le entièrement la structure fermée protège l'ensemble de l'appareil des influences environnementales externes, garantissant ainsi son fonctionnement fiabilité et sécurité du personnel, permettant un fonctionnement sans entretien tout au long de son cycle de vie. Le produit adopte une unité modulaire standard et une conception d'unité modulaire à combinaison fixe, prenant en charge la sélection de jeux de barres principaux extensibles. Il atteint une modularité totale, une isolation complète et un boîtier complet, garantissant une fiabilité et une sécurité élevées tout en répondant aux exigences. Exigences flexibles et compactes en matière d'appareillage de commutation des nœuds du réseau électrique, des utilisateurs finaux et des sous-stations secondaires grâce à de riches combinaisons de modules.
Intégration de plusieurs modules fonctionnels tels que des unités de commutateur de charge (C), des unités de combinaison commutateur de charge + fusible (F), un circuit unités de disjoncteur (V), unités de mesure (M) et unités PT de jeu de barres (PT), il peut être librement combiné en unités principales en anneau, s'adaptant de manière flexible aux différents scénarios de distribution d'énergie et aux besoins des utilisateurs, améliorant considérablement le produit applicabilité et flexibilité.
La section du circuit principal de l'appareillage de commutation à isolation gazeuse Sf6 (jeu de barres principal) et les performances du commutateur sont encapsulées dans un boîte à gaz soudée en acier inoxydable. Le circuit principal est relié à l'extérieur par une traversée de boîte à gaz conforme à Normes DIN47636. Les câbles entrants et sortants sont connectés à l’aide de connecteurs amovibles fermés entièrement isolés. Le la boîte à gaz bénéficie d'un indice de protection IP67, isolant efficacement l'environnement extérieur et fournissant une inondation à court terme et protection contre la condensation, garantissant un fonctionnement stable même dans des conditions difficiles.

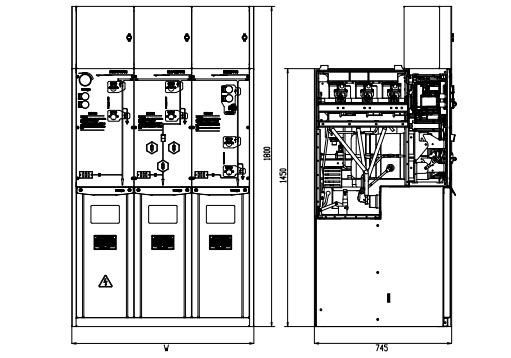

Il peut être combiné avec diverses unités modulaires standards pour former un anneau fixe non extensible de type armoire standard. interrupteur réseau (un seul coffret gaz isolé au SF6 peut être combiné avec jusqu'à 6 unités). Il peut également être combiné avec différents modules pour former des unités extensibles, réalisant diverses formes de combinaison grâce à un jeu de barres dédié entièrement isolé connecteurs pour répondre aux besoins de répartition de l’énergie de différentes régions, types et clients.
Les principaux composants du circuit et les performances du commutateur sont encapsulés dans le boîtier de gaz en acier inoxydable, connecté au à l'extérieur via des bagues pour éviter tout contact direct avec les pièces sous tension. Équipé de dispositifs de décompression fiables et canaux, il protège efficacement la sécurité du personnel et des équipements en cas d'accident. Une mécanique complète Le dispositif de verrouillage minimise le risque de mauvais fonctionnement, améliorant ainsi la sécurité et la fiabilité.
L'appareillage de commutation à isolation gazeuse SF6 est équipé d'un mécanisme de commande à ressort auto-développé et conçu. À travers contrôle qualité complet de la conception à la production et au rodage, la fiabilité et la stabilité du mécanisme sont assuré, fournissant une solution de mécanisme de commande de haute qualité pour la série USRM6 et les systèmes similaires à isolation gazeuse SF6 appareillage de commutation.
- Alatattitude: ≤4000m (Pour les altitudes supérieures à 1000m, veuillez informer le fournisseur à l'avance pour ajuster la pression de gonflage ; pour les altitudes supérieures à 2000m, ajustez la pression pour éliminer les surtensions à l'intérieur de l'armoire.)
- Température ambiante: Maximum +50℃, Minimum -40℃, température moyenne sur 24 heures ne dépassant pas 35℃
- Humidité ambiante: humidité relative sur 24 heures ne dépassant pas 95 %, humidité relative mensuelle ne dépassant pas 90 %
- Environnement d'installation: Pas de gaz explosifs ou corrosifs dans le milieu environnant ; aucune vibration ou impact grave sur le site d'installation ; niveau de pollution ne dépassant pas la classe III comme spécifié dans GB/T5582.
Adhère strictement à plusieurs normes nationales et industrielles telles que GB3804-2004 et GB1984-2014 pour garantir le produit Professionnalisme et autorité, répondant aux besoins de divers scénarios d'utilisation.
Le mécanisme isolé au gaz Sf6 intègre de multiples fonctions et présente des avantages tels qu'une petite taille, fonctionnement sans entretien et circuit principal non affecté par des facteurs environnementaux externes. Il est particulièrement adapté pour les environnements difficiles tels que les emplacements souterrains, à haute altitude et côtiers, et est largement utilisé dans les secteurs industriel et entreprises minières, chemins de fer, aéroports, centres-villes et zones résidentielles en Chine et dans le monde, offrant ainsi une stabilité et une prise en charge fiable de l'alimentation électrique pour divers systèmes de distribution d'énergie.
Tous les interrupteurs doivent être actionnés à l’aide de la poignée correspondante. Interrupteurs de charge/interrupteurs à vide et mise à la terre correspondante les interrupteurs sont mécaniquement verrouillés et des cadenas supplémentaires peuvent être ajoutés pour empêcher toute opération accidentelle. Les interrupteurs de mise à la terre utilisent un mécanisme à fonctionnement rapide : la rotation dans le sens des aiguilles d'une montre de la poignée ferme le circuit, la rotation dans le sens inverse des aiguilles d'une montre l'ouvre. Avant d'ouvrir ou de fermer l'unité ou le circuit combiné interrupteur-fusible disjoncteur, l’énergie doit être stockée. Une fois le stockage d'énergie terminé, appuyez sur le bouton vert pour ouvrir ou fermer le circuit. Le produit est équipé de cinq fonctions de verrouillage de sécurité ; opérations d'alimentation et de déconnexion doit respecter strictement le cahier des charges.
L'appareillage isolé au gaz Sf6 est équipé d'anneaux de levage pour le levage et la manutention par chariot élévateur. Dès réception, inspecter tout dommage pendant le transport ; tout dommage doit être immédiatement signalé au transporteur. Après le déballage, Vérifiez l'intégrité de la poignée de commande, assurez-vous que l'indicateur du manomètre est dans la zone verte et effectuez tests fonctionnels sur les pièces mécaniques. Tout défaut ou omission doit être signalé au fournisseur dans les plus brefs délais. Avant installation et utilisation, stocker dans un endroit sec, aéré et correctement couvert.
Tous les composants du mécanisme isolé au gaz Sf6 ne nécessitent aucun entretien pendant leur durée de vie spécifiée. Le gaz le réservoir est en acier inoxydable ; les tableaux de bord endommagés doivent être rapidement réparés avec de la peinture contre la corrosion protection. Les pièces mécaniques montées à l'extérieur facilitent le fonctionnement et le remplacement ; protection contre la corrosion et la lubrification a été appliquée avant l’expédition. Dans des environnements extrêmes, les pièces en rotation nécessitent une inspection régulière et l'entretien, et le remplacement si nécessaire. Dans des conditions normales de fonctionnement, aucune inspection particulière n'est requis ; avant l'utilisation, assurez-vous que l'indicateur du manomètre est dans la zone verte.
Comprend des fonctions de détection de composants en ligne sous tension et de vérification de phase. Verrouillage électrique et correspondance le verrouillage magnétique empêche l'ouverture de la porte du compartiment à câbles lorsque le câble entrant est sous tension, garantissant ainsi sécurité du personnel.
Peut être équipé d’un indicateur de défaut du panneau selon les besoins. En cas de défaut entre phases ou à la terre, le personnel peut confirmer l'état sous tension et la zone de défaut via l'indicateur d'alarme, localisant rapidement le point de défaut. Alarme les informations peuvent être transmises au centre de surveillance pour aider le personnel de patrouille à confirmer la section de panne et l'emplacement.
Dispositif numérique de protection et de mesure de courant et de tension adapté à la protection, à la mesure et à contrôle des équipements primaires tels que les lignes et les transformateurs de distribution. Il peut remplacer l'électromagnétique traditionnel protection des relais. Grâce à la mise en réseau des terminaux utilisateur, il peut réaliser une détection ordonnée de la consommation d'énergie, une alarme, contrôle et Internet d'alimentation intelligent, améliorant le niveau d'intelligence du système de distribution d'énergie.
En tant que fabricant et fournisseur professionnel d'appareillage de commutation isolé au gaz Sf6, Zhejiang Usien Electric Co., Ltd. s'engage à fournir des produits de la série USRM6 de haute qualité aux clients mondiaux. Nous avons une prévente complète, Système de vente et de service après-vente : la pré-vente comprend la consultation technique et la conception de solutions ; les ventes comprennent conseils d'installation et mise en service ; et le service après-vente comprend la maintenance en temps opportun et la fourniture de pièces de rechange. Notre l'usine adhère à un principe de qualité d'abord, contrôlant strictement tous les aspects de la production pour garantir que les produits sont conformes normes et besoins des utilisateurs, s'efforçant de devenir un partenaire de confiance pour les utilisateurs dans le domaine de la distribution d'énergie en Chine et à l'échelle mondiale.
Usine, nous pouvons garantir que notre prix est raisonnable et compétitif.
Habituellement, nous citons dans les 24 heures après réception de votre demande.
Oui, bien sûr, nous acceptons les OEM.
Le délai de livraison dépend des quantités commandées, normalement dans les 15 à 20 jours après réception du paiement.
Tous les produits seront inspectés à partir des accessoires et seront effectués avec des tests de routine avant de partir. notre usine.
Prenez des photos ou des vidéos des problèmes de qualité et envoyez-les-nous pour vérification et confirmation, et nous ferons un Solution satisfaisante pour vous dans un délai de 1 à 3 jours.
12 mois à compter de la date d'expédition.
● Nous sommes spécialisés dans le domaine depuis plus de 14 ans et disposons d'une équipe R&D bien expérimentée prenant en charge la conception
et des travaux de développement pour chaque projet en fonction des demandes particulières du client.
● Nous avons une procédure de contrôle qualité extrêmement stricte, des composants aux produits finis.
● Période de production stable dans les 15 à 20 jours.
● Nous disposons d'un ensemble complet de rapports de test pour les produits.
● Solution en une étape fournie.
