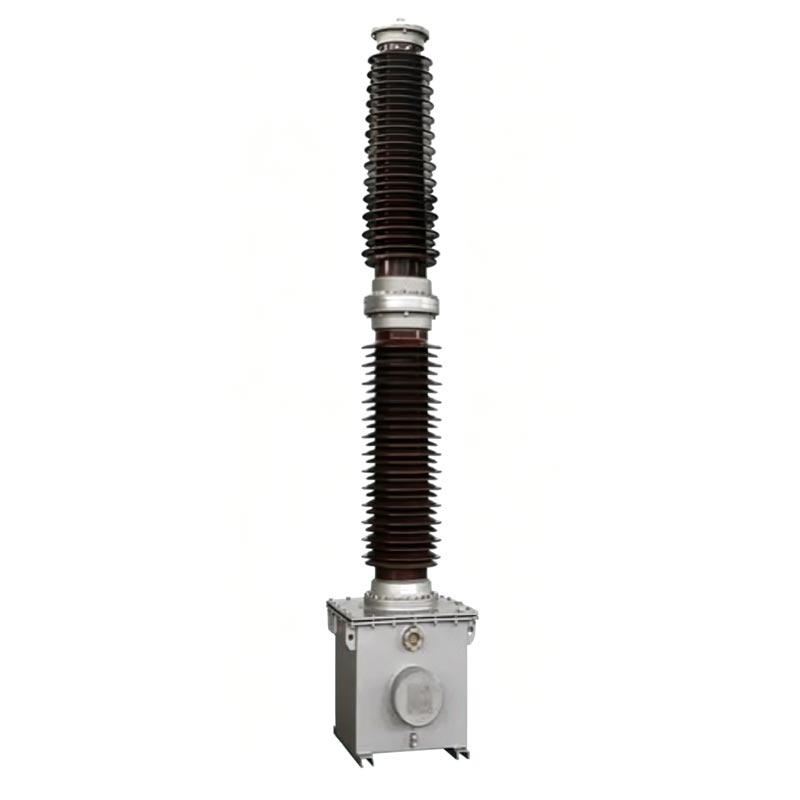

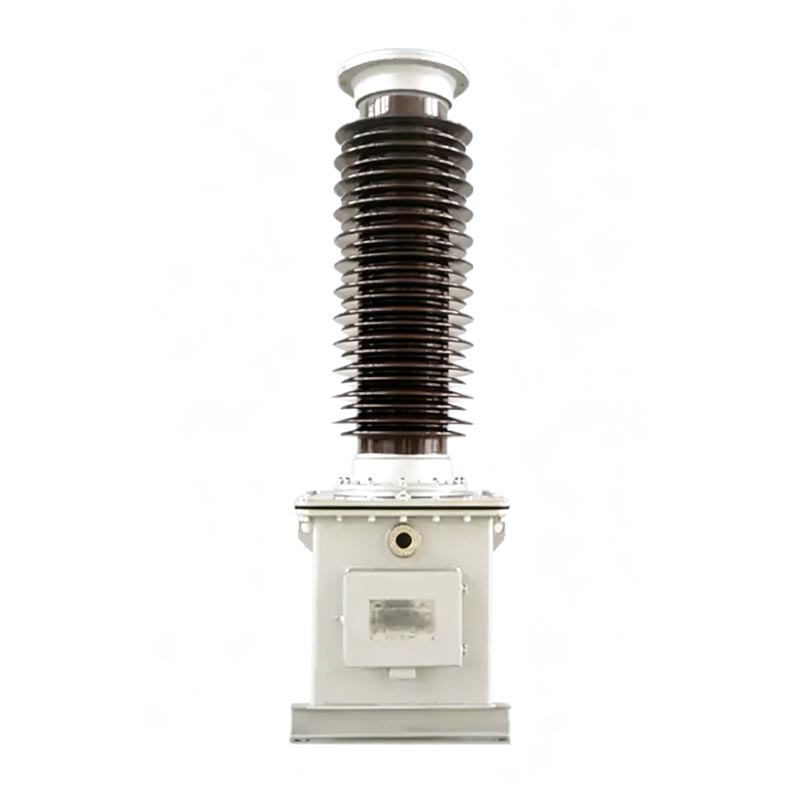

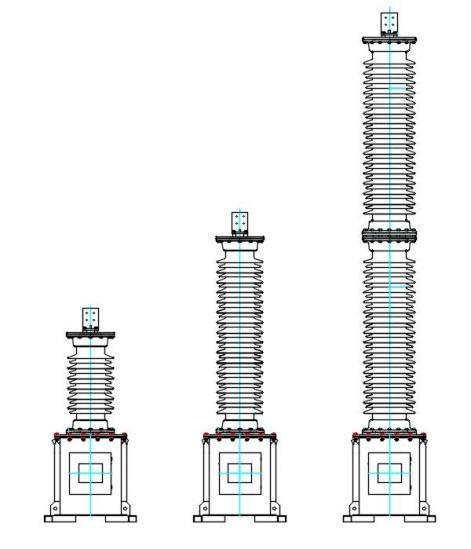

Le transformateur de tension Pt 110 kV série Usune TYD est un transformateur de tension capacitif haute performance spécifiquement conçu pour les réseaux électriques haute tension de 110 kV. Le produit adopte le principe de division de tension capacitive et un entièrement structure immergée dans l'huile scellée, évitant les défauts des transformateurs traditionnels tels que la grande taille et la faiblesse anti-interférence et possède une excellente résistance à la pollution, une tolérance aux basses températures et une résistance au vent. Ceci L'équipement intègre des fonctions de mesure, de protection et de couplage de communication avec la porteuse et constitue un élément essentiel du support dispositif pour l'exploitation et la maintenance intelligentes des systèmes de transmission et de transformation d'énergie 110kV.
Le transformateur de tension Pt 110 kV adhère strictement aux normes nationales GB/T20840.1-2010, GB/T20840.5-2013 et GB/T19749-2005. Ses processus de conception, de production et de test sont standardisés et tous les paramètres de performance répondent aux spécifications d’essais préventifs pour les équipements électriques.
Instructions générales
- TYD : Code spécial pour les transformateurs de tension capacitifs
- 110/3 : La tension nominale de phase du système avec lequel il est compatible est de 110 kV
- 0,02 : La capacité nominale du diviseur de tension capacitif est de 0,02 μF
- Suffixe code caractéristique : H - Type anti-pollution ; G - Type haute altitude (convient aux altitudes supérieures à 2 000 m) ;
F - Convient aux systèmes à point neutre non mis à la terre efficacement
Exemple : TYD110/3-0.02FH représente un transformateur de tension capacitif adapté au point neutre de 110 kV réseaux électriques non mis à la terre efficacement, avec une capacité nominale de 0,02 μF et un indice anti-pollution élevé.
Composé de condensateurs de couplage et de condensateurs diviseurs de tension empilés ensemble. Plusieurs jeux de condensateurs les éléments sont connectés en série à l’intérieur de la bague en porcelaine. Il utilise un film mince et du papier condensateur de haute qualité. diélectrique composite et est imprégné sous vide d’huile isolante de haute qualité. L'équipement est doté d'un structure avec un dispositif de compensation d'huile intégré pour maintenir une pression interne stable, éviter les fuites d'huile, éliminez le besoin d'échantillonnage sur site, isolez efficacement l'humidité externe et les impuretés et garantissez la stabilité performances d'isolation.

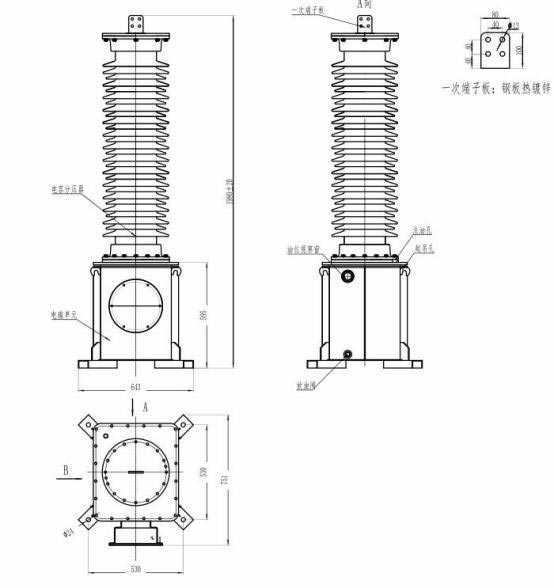

Le transformateur de tension Pt 110 kV est entièrement scellé dans un réservoir en acier rempli d'huile (qui sert également de réservoir). base de condensateur), comprenant un transformateur intermédiaire, un réacteur de compensation et un réacteur à saturation rapide amortisseur. Il est pré-assemblé avec le condensateur diviseur basse tension avant de quitter l'usine. L'électromagnétique L'unité et le circuit d'huile du diviseur de condensateur sont complètement isolés, garantissant ainsi l'absence d'interférence et un fonctionnement stable. Le câblage secondaire et les bornes d'onde porteuse sont situés au centre d'une boîte de jonction sur la paroi latérale du réservoir, clairement étiqueté pour faciliter le câblage et la maintenance sur site.
Réduit avec précision la sortie pour fournir un signal basse tension standard, offrant une prise en charge fiable des données pour l'alimentation mesure de l'énergie du réseau et surveillance de la tension en temps réel.
Equipé d'un relais de protection et d'un équipement de contrôle automatique, il permet l'identification des défauts du réseau électrique, vérification de la synchronisation et protection des lignes, évitant ainsi les dommages aux équipements et les accidents du réseau électrique causés par anomalies de tension.
Sert de condensateur de couplage dédié pour la communication sur ligne électrique, fournissant un canal de signal stable pour transmission de données sur le réseau électrique et exploitation et maintenance à distance.
- Conditions de fonctionnement compatibles : système d'alimentation CA 50/60 Hz
- Tension de sortie secondaire : 100/√3V, 100V (spécifications standard)
- Tangente de perte diélectrique : ≤0,002
- Erreur de condensateur : ne dépassant pas ± 2 % de la valeur nominale de la plaque signalétique
- Résistance d'isolation : ≥500MΩ (mesurée avec un mégohmmètre 2500V)
- Capacité de fonctionnement en surtension : fonctionnement à long terme à 1,2 fois la tension nominale ; fonctionnement à court terme à 1,5
fois la tension nominale pendant 30 secondes ; Le type F peut fonctionner en continu pendant 8 heures à 1,9 fois la tension nominale
- Température de fonctionnement : -40℃~+45℃ (personnalisable pour des conditions spéciales)
- Résistance maximale à la vitesse du vent : 150 km/h
- Altitude applicable : ≤2000 m (modèles haute altitude disponibles sur demande)
- Épaisseur maximale du glaçage : 10 mm
- Indice antipollution : Classe D standard (ligne de fuite ≥ 43,3 mm/kV), classe E en option (ligne de fuite ≥
53,7 mm/kV)

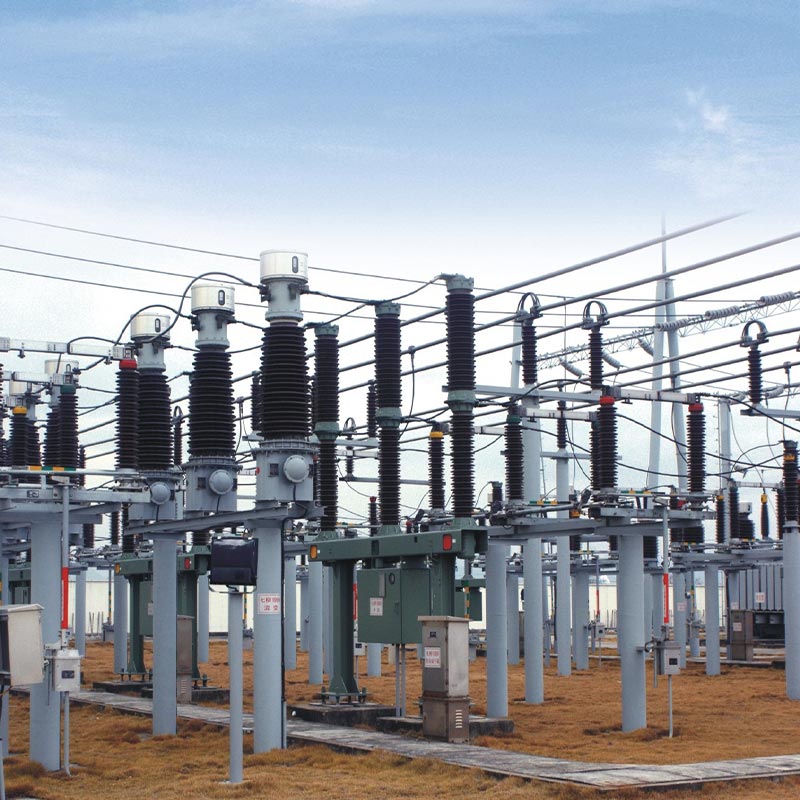

Le transformateur de tension Pt 110 kV anti-pollution Usune TYD110/3-0.02FH a été appliqué avec succès à un extérieur projet de rénovation d'une sous-station régionale 110kV dans la province du Zhejiang. Cette sous-station dessert les environs les parcs industriels et les zones résidentielles, nécessitant une stabilité d'alimentation électrique et une fiabilité des équipements extrêmement élevées. Situé dans une zone côtière avec une humidité élevée, des embruns salins élevés et une forte pollution, et avec des brises marines fréquentes, le projet exige des performances anti-pollution, anti-corrosion et anti-vieillissement rigoureuses de la part de la haute tension équipement.
L'équipement a été levé, installé et mis en service strictement selon les spécifications du fabricant. avant d'être mis en service. Deux années d'exploitation et de maintenance sur site et des données de tests réguliers montrent que Les paramètres de base tels que la capacité de l'équipement et la perte diélectrique répondent systématiquement aux normes nationales, sans problèmes tels qu'une fuite d'huile, un bruit anormal ou une dérive des paramètres. Son antisalissure et anticorrosion supérieur la structure résiste efficacement à la corrosion des embruns salins côtiers et de l'air humide, évitant ainsi les défauts courants tels que vieillissement de l'isolation et fluctuations de tension dans les transformateurs de mesure traditionnels. Il complète le pouvoir de manière stable Mesure, surveillance de la tension et couplage de communication par porteuse, garantissant une alimentation électrique continue et sûre au sous-station, et vérifier pleinement la stabilité et l'adaptabilité du produit dans des conditions extérieures difficiles.
L'équipement est expédié sous la forme d'un ensemble complet de diviseur de tension à condensateur + dispositif électromagnétique. L'installation doit respecter strictement les numéros de plaque signalétique ; le mélange et le remplacement arbitraires sont strictement interdits. Pour l'équipement le levage, les trous de levage dédiés au réservoir d'huile de l'unité électromagnétique doivent être utilisés ; levage direct de Les bagues en porcelaine du condensateur sont interdites. La fondation est fixée avec des boulons M20 à haute résistance, et l'ensemble L'angle d'inclinaison de l'installation est ≤ 2/1000 mm pour garantir un fonctionnement stable de l'équipement.
Exigences de câblage clés : les bornes du registre d1 et d2 doivent être connectées de manière fiable ; les circuits ouverts sont strictement interdit. Lorsqu'elles ne sont pas connectées à un équipement porteur, les bornes N et X doivent être court-circuitées de manière fiable. Pendant fonctionnement de l'équipement, la borne X doit être mise à la terre directement et de manière fiable pour empêcher la haute tension d'entrer dans le enceinte secondaire, endommageant l'équipement et mettant en danger la sécurité des personnes.
L'équipement est doté d'une structure immergée dans l'huile entièrement scellée, garantissant des performances stables et éliminant le besoin pour l'échantillonnage et les tests d'huile de routine. L'entretien courant ne nécessite que des contrôles périodiques de l'étanchéité de l'équipement état, l'étanchéité des bornes et le dépannage des bruits anormaux, des anomalies de tension secondaire et des pics de tension dans la connexion en triangle ouvert. Démontage non autorisé des boulons de fixation et des joints de l'équipement la construction est strictement interdite. Le diviseur de condensateur et le dispositif électromagnétique ne doivent pas être démontés sans l'autorisation du fabricant. Une fois l'équipement mis au rebut, il doit être remis à l'organisme environnemental local. service de protection pour une élimination centralisée et inoffensive afin de prévenir la pollution de l'environnement.
H est le type résistant à la pollution, adapté aux scénarios industriels côtiers et fortement pollués, avec une amélioration ligne de fuite et résistance à la corrosion ; G est le type haute altitude, optimisé pour les zones au-dessus de 2000 m d'altitude, adapté aux environnements basse tension et ultraviolets forts ; F est un type dédié pour le point neutre non efficace mise à la terre, avec une tolérance de surtension plus forte, adaptée aux systèmes de réseau électrique correspondants. Le modèle approprié peuvent être sélectionnés en fonction de l'environnement géographique du projet et du système de réseau électrique.
D1 et D2 sont des bornes de registre. Leur ouverture entraînera une défaillance des registres, déclenchant des surtensions internes et causant des dommages permanents aux condensateurs et aux unités électromagnétiques. Lorsqu'aucun équipement porteur n'est connecté, la déconnexion des bornes N-X permettra à la haute tension d'entrer dans la boîte de jonction secondaire, brûlant ainsi le secondaire équipements de surveillance et de protection et provoquant un accident de sécurité. La fiabilité des connexions des terminaux doit être vérifié avant la mise en service de l'équipement.
Non, un échantillonnage et des tests périodiques de l’huile ne sont pas requis. L'unité électromagnétique fonctionne à basse tension et un Un ensemble complet de tests d'étanchéité et de performances a été effectué avant de quitter l'usine, garantissant ainsi une fiabilité performances d'étanchéité. L'échantillonnage sur site perturbera l'équilibre de pression interne de l'équipement, conduisant à problèmes potentiels tels que la baisse du niveau d’huile, l’intrusion d’humidité et la détérioration de l’isolation. Contrôles de routine uniquement Il est nécessaire de vérifier l'intégrité des joints et la stabilité des paramètres électriques. Si les paramètres sont anormaux, contactez le fabricant pour des tests spécialisés.
