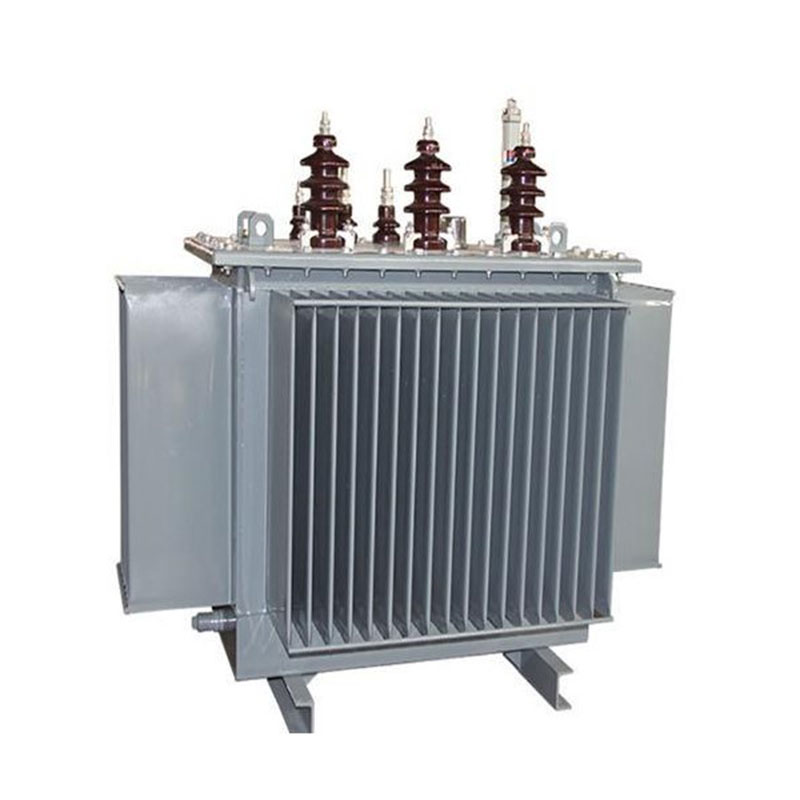

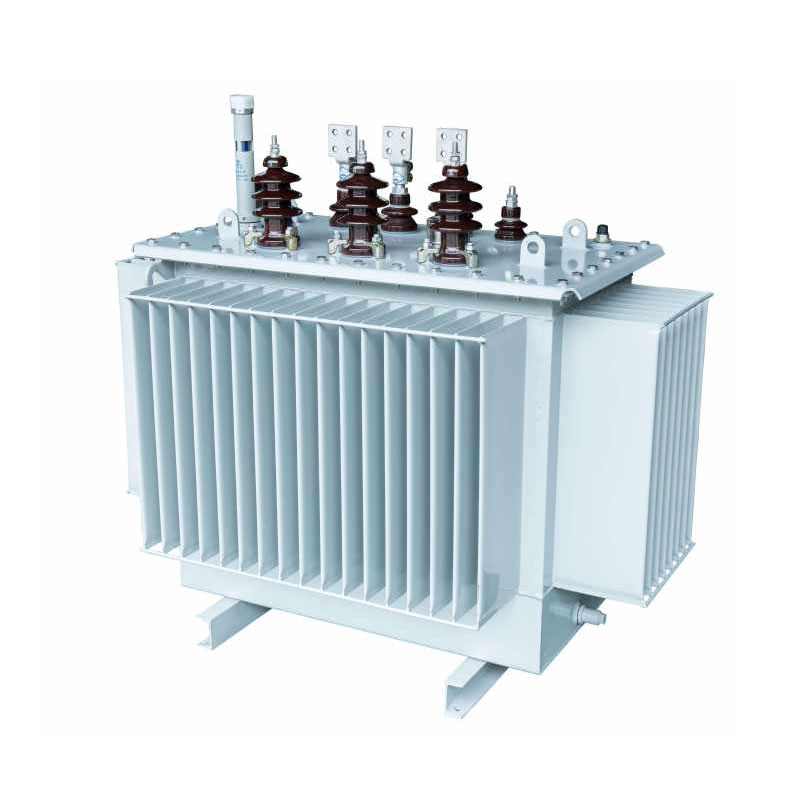

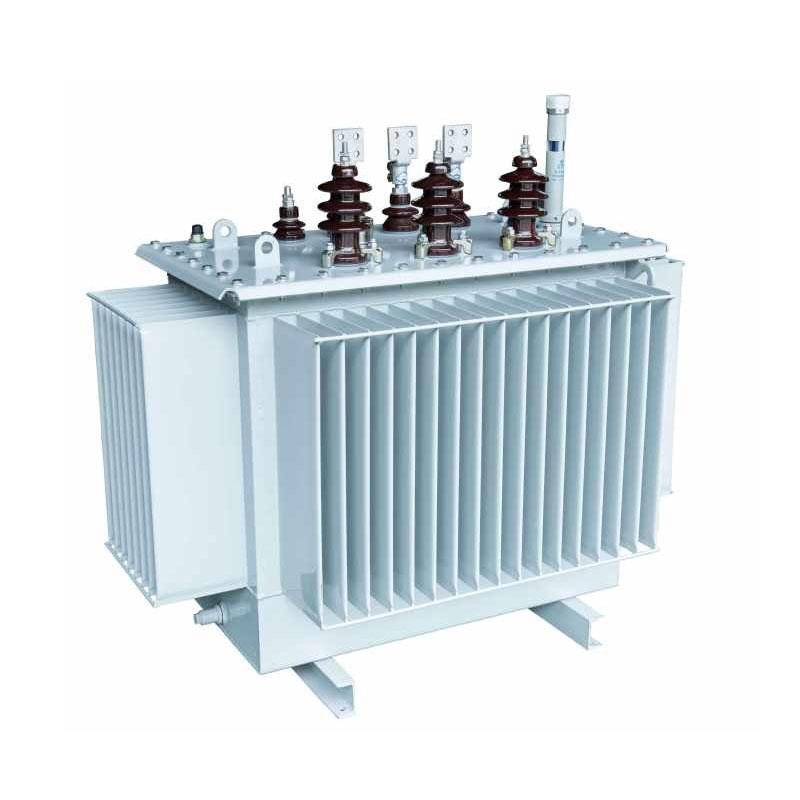

Transformateur immergé dans l'huile 4000KVAThree

Le transformateur immergé dans l'huile triphasé Usune 4000kVA couvre les trois niveaux de tension principaux de 10kV, 20kV et 36 kV, représentant un transformateur de distribution amélioré, à haut rendement et économe en énergie. S'éloigner du traditionnel Structures de noyau à stratification empilée, il adopte une disposition de noyau enroulé en 3D triangulaire équilatéral. Cette conception se traduit par un section transversale de la colonne centrale approchant un cercle, ajustement serré des enroulements et circuit magnétique sans espace, fondamentalement résoudre les problèmes courants rencontrés dans les transformateurs traditionnels tels que le déséquilibre triphasé, les pertes de fonctionnement élevées et bruit excessif.

Soutenu par des lignes de production standardisées et des systèmes de contrôle de qualité rigoureux, le produit offre de solides garanties environnementales adaptabilité et stabilité opérationnelle élevée. Il répond aux exigences d'alimentation électrique fiable et à long terme des systèmes complexes. scénarios, y compris les mises à niveau du réseau, la production industrielle et l'intégration de sous-stations préfabriquées, tout en fournissant excellents avantages en matière d'économie d'énergie et valeur économique.

Caractéristiques structurelles de base et avantages du produit

1. Structure de base optimisée : perte ultra-faible et fonctionnement silencieux

Le noyau est construit à partir de tôles d'acier au silicium à grains orientés de haute pureté, traitées à l'aide de Georg allemand importé équipement transversal. Il utilise un processus d'assemblage de précision à 45° et une section circulaire en plusieurs étapes structure formée par stratification, réduisant efficacement les fuites magnétiques et les pertes par hystérésis. L'équilatéral la disposition triangulaire garantit que les chemins magnétiques pour les trois phases sont égaux et minimisés. En complètement éliminant les entrefers du circuit magnétique, la conception réduit considérablement les pertes à vide et le bruit de fonctionnement, supprime la génération de troisième harmonique et obtient un équilibre de puissance triphasé précis.

2. Conception de bobine renforcée avec une résistance supérieure aux courts-circuits et aux chocs

La bobine haute tension utilise une conception d'enroulement cylindrique, tandis que la bobine basse tension prend en charge les deux bobines cylindriques. et les processus d'enroulement de feuilles. La structure de bobine optimisée assure une distribution rationnelle du circuit magnétique, améliorant considérablement la résistance du transformateur aux impacts de court-circuit et aux surcharges, ce qui permet d'améliorer efficacement empêchant la déformation de la bobine ou la défaillance de l'équipement causée par les fluctuations du réseau. La structure d'enroulement concentrique améliore la stabilité structurelle globale, garantissant un fonctionnement sûr et stable dans des conditions de charge à long terme.

3. Cuve ondulée résistante à la corrosion conçue pour des conditions difficiles et une longue durée de vie

Le réservoir est fabriqué à partir d'acier laminé à froid de haute précision à l'aide d'une production spécialisée de réservoirs en carton ondulé Georg. ligne. La surface est recouverte d'une finition anticorrosion spécialisée de qualité pétrochimique qui résiste à l'huile et corrosion chimique, ce qui le rend adapté à divers environnements d'exploitation industriels difficiles. L'intégré la structure ondulée fournit une dissipation thermique efficace et s'adapte automatiquement à la dilatation thermique et contraction de l'huile du transformateur ; de plus, la conception interne isolée de l'air ralentit efficacement le vieillissement de l'huile isolante, prolongeant considérablement la durée de vie globale de l'équipement.

4. Structure d'isolation de classe A assurant un facteur de sécurité de fonctionnement élevé

Le transformateur triphasé immergé dans l’huile de 4 000 kVA utilise partout une structure d’isolation de classe A. Avec des valeurs élevées et bobines basse tension disposées de manière concentrique, l'espace entre les bobines utilise une conception combinant des manchons en carton et petits interstices d'huile pour optimiser les systèmes d'isolation interne et de dissipation thermique. Cela améliore efficacement la la résistance de l'isolation de l'équipement, élimine les incidents de rupture d'isolation et garantit un fonctionnement continu et sûr dans des conditions de charge nominale et de surcharge modérée.

Type de produit

Économies d'énergie, réduction des émissions de carbone et avantages économiques

Le transformateur immergé dans l'huile triphasé Usune 4000kVA offre d'excellentes performances d'économie d'énergie. Fonctionnement annuel les coûts et les émissions de carbone peuvent être calculés avec précision à l'aide de formules industrielles standard, fournissant ainsi un support de données pour évaluations énergétiques du projet et budgétisation des coûts :

1. Formule du coût annuel de l'électricité : Coût annuel de l'électricité (CNY/an) = [Perte à vide (kW) + Perte de charge (kW) × (Moyenne Taux de charge)²] × 365 jours × 24 heures × Prix de l'électricité
2. Formule d'émission annuelle de carbone : Émissions annuelles de CO₂ = [Perte à vide (kW) + Perte de charge (kW) × (Taux de charge moyen)²] × 365 jours × 24 heures × Facteur d'émission de carbone (kg-CO₂/kWh)

Comparé aux transformateurs traditionnels de même capacité, ce produit présente des pertes à vide et en charge inférieures. Dans scénarios nécessitant un fonctionnement continu à long terme, tels que la production industrielle et les réseaux électriques urbains, il est efficace réduit les coûts d’électricité et réduit les émissions de carbone. Il est entièrement conforme aux normes d'économie d'énergie du réseau et au vert aux exigences de production industrielle, offrant des avantages économiques et environnementaux exceptionnels.

Paramètres techniques

Transformateur de distribution immergé dans l'huile triphasé série S11 10kV

Remarque : Pour les transformateurs d'une capacité nominale de 500 kVA et moins, la perte de charge au-dessus de la rampe dans le tableau est applicable à le Dyn11 groupe de connexion, et la perte de charge en dessous de la rampe est applicable au groupe de connexion Yyn0.

Transformateur de distribution immergé triphasé série S13 10kV

Transformateur de distribution immergé dans l'huile triphasé série S14 10kV

Référence du projet

Projet de lancement de fusée Cas-space

Rapport d'essai

Cas d’application pratique en ingénierie

Cas 1 : Projet de distribution d’électricité pour un parc industriel textile

Un grand groupe textile du Shandong exploite ses lignes de production en continu toute l'année, avec des exigences extrêmement élevées. stabilité de l'alimentation. Le projet utilise plusieurs transformateurs immergés dans l'huile Usune 4000kVA 10kV pour gérer le distribution d'électricité de base du parc. Depuis la mise en service, l'équipement a fonctionné sans problème avec un faible bruit et un faible consommation d'énergie. Il a résolu les problèmes précédents, tels que l'instabilité de la tension triphasée et la consommation d'énergie élevée. associés au vieillissement des transformateurs, réduisant ainsi efficacement les coûts annuels d'électricité et d'exploitation et d'entretien de l'entreprise coûts tout en assurant une alimentation électrique stable aux lignes de production textile.

Cas 2 : Projet d’accompagnement de sous-stations urbaines préfabriquées

Pour un projet de mise à niveau du réseau électrique dans une ville côtière du sud de la Chine, transformateurs immergés dans l'huile Usune 4 000 kVA 20 kV ont été sélectionnés pour équiper des postes préfabriqués. Doté d'une structure compacte et d'un environnement solide adaptabilité, le produit s'intègre parfaitement dans les aménagements urbains compacts et résiste à des opérations extérieures complexes conditions. L'équipement fonctionne en toute sécurité depuis plus de deux ans, sans interférence harmonique et avec un fonctionnement stable. Sortie de tension, améliorant considérablement la qualité de l'alimentation électrique pour les zones commerciales et résidentielles urbaines et faciliter la mise en œuvre efficace de la mise à niveau du réseau de la ville.

FAQ

Q1 : Quelles tensions nominales et quels scénarios d'application le transformateur immergé dans l'huile Usune 4 000 kVA prend-il en charge ?

Ce produit prend en charge trois tensions nominales courantes : 10 kV, 20 kV et 36 kV, couvrant les normes civiles et industrielles. scénarios de distribution d’énergie. Il est particulièrement adapté à la mise à niveau des réseaux urbains et ruraux et à l'alimentation électrique des entreprises industrielles et minières. Il s'intègre parfaitement aux sous-stations modulaires et aux conteneurs préfabriqués sous-stations, démontrant une polyvalence exceptionnelle dans toutes les applications.

Q2 : Quels sont les principaux avantages d’économie d’énergie de ce produit par rapport aux transformateurs traditionnels ?

Le produit présente une structure de noyau enroulée triangulaire équilatérale 3D ; le circuit magnétique est sans espace, avec le les chemins magnétiques triphasés étant à la fois les plus courts et de longueur égale, ce qui réduit considérablement les déplacements à vide et magnétiques pertes dues aux fuites. Combiné à une découpe précise de tôles d'acier au silicium et à une structure de bobine optimisée, il minimise consommation d'énergie et bruit de fonctionnement. L'exploitation à long terme entraîne des réductions significatives des coûts d'électricité et émissions de carbone, entièrement conforme aux normes de State Grid en matière d’efficacité énergétique verte.

Q3 : Comment le transformateur immergé dans l'huile triphasé de 4 000 kVA fonctionne-t-il en termes d'adaptabilité environnementale et durée de vie ?

L'équipement utilise une isolation de classe A et des revêtements anticorrosion de qualité industrielle, lui permettant de résister à l'huile. contamination, corrosion chimique et fluctuations de température, ce qui le rend adapté à diverses opérations difficiles conditions. Le réservoir d'huile ondulé isole l'unité de l'air, retardant ainsi efficacement le vieillissement de l'huile isolante et réduisant la fréquence des vidanges d'huile et de l'entretien. Dans des conditions de fonctionnement standard, le transformateur offre un longue durée de vie et faibles coûts de maintenance, garantissant des performances stables dans divers environnements tels que l'industrie installations de production et réseaux électriques extérieurs.
