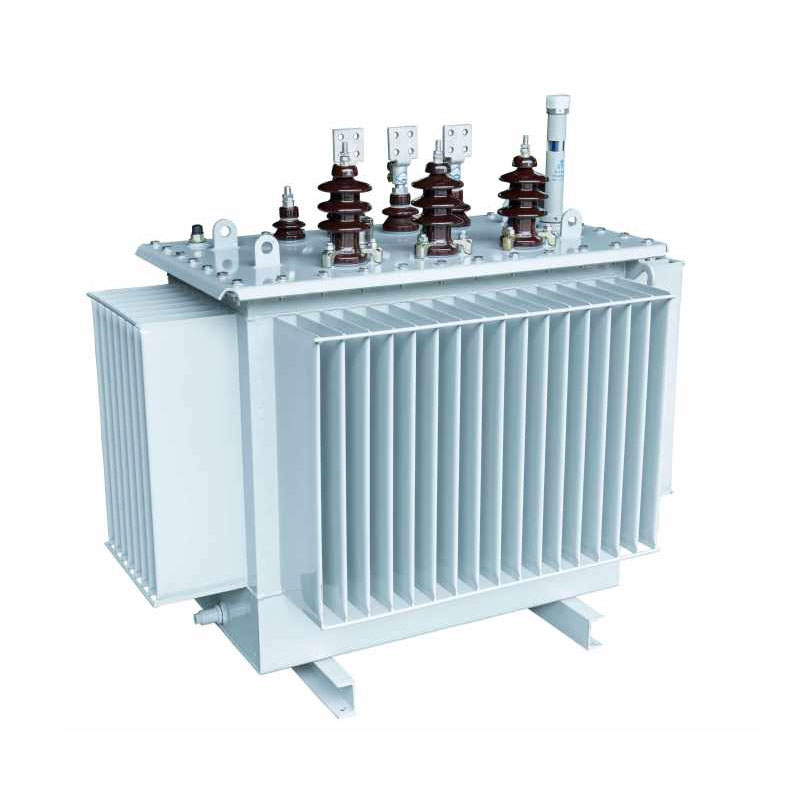

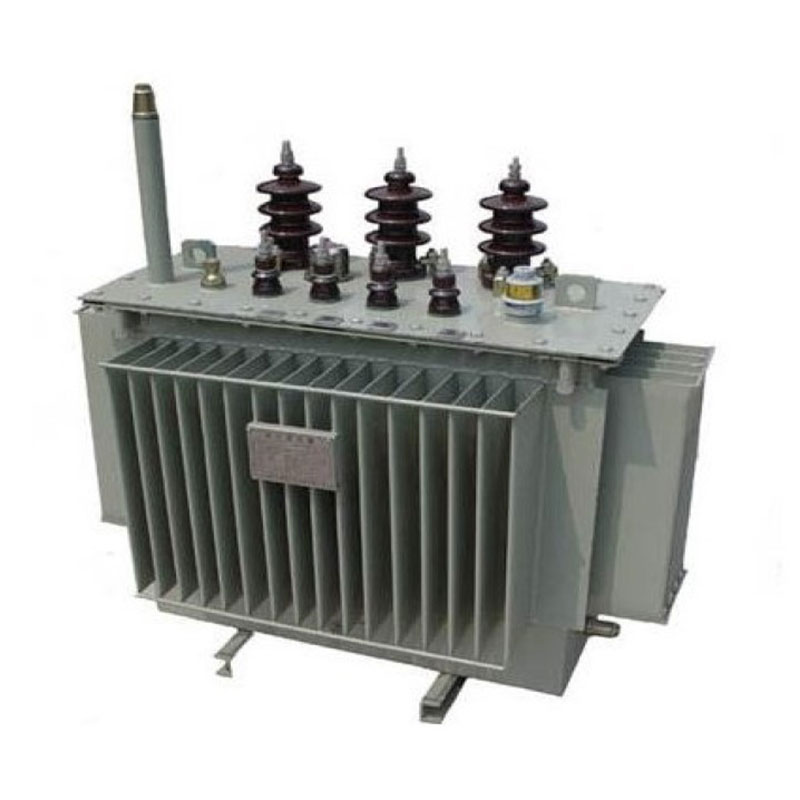

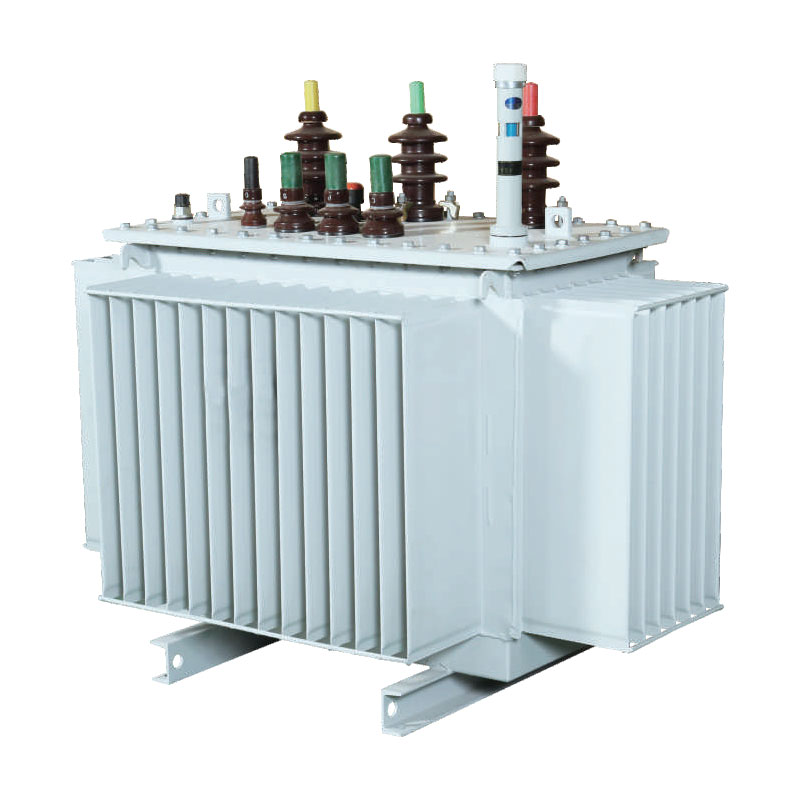

Transformateur auto-refroidi immergé dans l'huile 630kVA

Ce transformateur auto-refroidi immergé dans l'huile de 630 kVA représente une nouvelle génération de distribution haute performance transformateurs. Son noyau utilise une conception de plaie 3D basée sur une configuration en triangle équilatéral, garantissant le plus court et des chemins magnétiques de longueur égale pour les trois phases avec un entrefer nul, tandis que la section transversale de la colonne centrale se rapproche d'un cercle. Par rapport aux équipements traditionnels, il réduit efficacement les pertes et le bruit, permet d'obtenir des résultats précis équilibre triphasé, supprime les troisièmes harmoniques et offre des performances électriques considérablement optimisées.

Prenant en charge des niveaux de tension de 10 kV, 20 kV et 36 kV, l'unité utilise une méthode d'auto-refroidissement immergée dans l'huile qui ne nécessite aucun équipement de refroidissement externe, assurant une utilisation et une maintenance faciles ainsi qu'une forte adaptabilité à divers travaux conditions. Il est largement utilisé dans les réseaux urbains et ruraux, les entreprises industrielles et minières et les sous-stations intégrées. candidatures. Soutenu par une chaîne d'approvisionnement mature, Usune, un fournisseur fiable d'équipements électriques, fournit des produits standardisés, des produits de haute qualité et des services d'assistance complets aux clients mondiaux.

Caractéristiques structurelles de base et avantages techniques

1. Noyau de haute précision et à faibles pertes

Le noyau est construit à partir de tôles d'acier au silicium à grains orientés à haute perméabilité, traitées à l'aide de GEORG importé équipement de coupe transversale et technique d'épissure sans soudure à 45° pour éliminer complètement les entrefers du circuit magnétique. Le les feuilles sont formées en une section transversale circulaire en plusieurs étapes, réduisant considérablement la réluctance magnétique, sans charge pertes et bruit de fonctionnement. Cette conception résout les problèmes communs aux transformateurs traditionnels, tels que les transformateurs triphasés. déséquilibre et pertes élevées, garantissant ainsi un fonctionnement à long terme et à faible consommation.

2. Structure de bobine à haute résistance et résistante aux chocs

L'enroulement haute tension utilise une structure cylindrique, tandis que l'enroulement basse tension offre le choix entre configurations cylindriques et en feuille pour s'adapter à des conditions de fonctionnement spécifiques. Cette conception optimise le flux magnétique Distribution, améliorant efficacement la résistance de l'équipement aux courts-circuits et aux surtensions de foudre tout en empêchant une surchauffe localisée. Il garantit une stabilité opérationnelle et une résistance aux interférences supérieures, ce qui en fait adapté aux environnements complexes tels que les sites industriels et les réseaux électriques extérieurs.

3. Réservoir d'huile ondulé durable et résistant à la corrosion

Le réservoir est fabriqué à partir d'acier laminé à froid de précision à l'aide d'une ligne de production spécialisée de réservoirs en carton ondulé et dispose d'un revêtement de surface anticorrosion, lui permettant de résister à des conditions difficiles telles que l'exposition à l'huile et corrosion chimique. La conception ondulée combine une dissipation thermique efficace avec une déformation adaptative capacités ; il s'adapte à la dilatation et à la contraction thermiques de l'huile isolante, maintient un air complet joint pour retarder le vieillissement de l'huile et prolonger considérablement la durée de vie de l'équipement.

4. Structure d'isolation haute sécurité

Le transformateur auto-refroidi immergé dans l'huile de 630 kVA utilise une structure d'isolation de classe A avec des parois concentriques hautes et hautes. enroulements basse tension. L'isolation entre les bobines utilise une conception composite combinant des manchons en carton avec de petits espaces d'huile - pour garantir une rigidité diélectrique élevée et d'excellentes performances d'étanchéité. Cette conception atténue efficacement les risques de sécurité tels que les fuites, les courts-circuits et les ruptures d'isolation, prennent en charge un fonctionnement continu 24 heures sur 24 et est conforme aux normes nationales de sécurité électrique.

Type de produit

Analyse des économies d’énergie et des avantages économiques

Le transformateur auto-refroidi immergé dans l'huile de 630 kVA offre des capacités exceptionnelles d'économie d'énergie et de réduction des émissions de carbone. Des formules standardisées permettent de calculer avec précision les coûts annuels d'électricité et les émissions de carbone, offrant ainsi prise en charge basée sur les données pour les mises à niveau d’efficacité énergétique des entreprises et la gestion des coûts. Les formules de base sont les suivantes :

1. Formule du coût annuel de l'électricité : Coût annuel de l'électricité (CNY/an) = [Perte à vide (kW) + Perte de charge (kW) × (Moyenne Facteur de charge)²] × 365 × 24 × Prix de l'électricité
2. Formule d'émission annuelle de CO₂ : Émissions annuelles de carbone (kg) = [Perte à vide (kW) + Perte de charge (kW) × (Charge moyenne Facteur)²] × 365 × 24 × Facteur d'émission de carbone (kg-CO₂/kWh)

Comparé aux transformateurs traditionnels et obsolètes, ce produit présente des pertes à vide et en charge inférieures, considérablement réduire les coûts de l’électricité et les émissions de carbone conformément aux politiques de mise à niveau des énergies vertes. Il offre un haut rentabilité pour une exploitation à long terme et une courte période de récupération, offrant une valeur à la fois économique et environnementale.

Paramètres techniques

Transformateur de distribution immergé dans l'huile triphasé série S11 10kV

Remarque : Pour les transformateurs d'une capacité nominale de 500 kVA et moins, la perte de charge au-dessus de la rampe dans le tableau est applicable à le Dyn11 groupe de connexion, et la perte de charge en dessous de la rampe est applicable au groupe de connexion Yyn0.

Transformateur de distribution immergé triphasé série S13 10kV

Transformateur de distribution immergé dans l'huile triphasé série S14 10kV

Référence du projet

Projet de lancement de fusée Cas-space

Rapport d'essai

Cas d'application réels

1. Projet de mise à niveau du réseau urbain et rural

Dans le cadre d'un projet de modernisation du réseau rural dans le Zhejiang, des équipements obsolètes et à fortes pertes ont été remplacés par lots. Adressage problèmes tels que des fluctuations de charge importantes, un déséquilibre triphasé et des harmoniques excessives, cela produit - tirant parti des avantages d'un noyau enroulé en 3D pour la stabilisation et l'équilibre de la tension - fondamentalement amélioré qualité de l'alimentation. Les mesures sur le terrain ont montré une réduction de plus de 30 % des pertes à vide par unité et une baisse de 40 % des le taux de panne d’alimentation électrique pour la zone de distribution. L'unité est bien adaptée aux opérations rurales complexes conditions, facilitant les mises à niveau du réseau économe en énergie.

2. Projet de station de recharge pour camions lourds

Une station de recharge pour poids lourds à Suzhou a déployé plusieurs unités de ce modèle de transformateur pour prendre en charge opérations impliquant des démarrages/arrêts fréquents des piles de chargement et des changements brusques de charge. Avec une excellente chaleur performances de dissipation (auto-refroidissement immergé dans l'huile), le transformateur maintient une bobine stable et contrôlable températures pendant le fonctionnement à pleine charge sans déclenchements liés à la surchauffe. Cela garantit 24 heures sans interruption fonctionnement de la station, réduisant efficacement les coûts associés à la maintenance et aux temps d’arrêt.

FAQ

Q1 : Quels niveaux de tension et scénarios d'application sont compatibles avec l'auto-refroidissement immergé dans l'huile Usune 630 kVA transformateur ?

Le produit prend en charge toutes les valeurs haute tension courantes (10 kV, 20 kV et 36 kV) et convient aux applications tels que la mise à niveau des réseaux urbains et ruraux, la distribution d'énergie industrielle et minière, les stations de recharge et sous-stations préfabriquées ou modulaires. Il présente une conception auto-refroidissante immergée dans l'huile, sans ventilateur, adaptée à l'extérieur. mise en place ; il résiste aux températures extrêmes, à la poussière et à la corrosion légère, offrant une adaptabilité exceptionnelle à diverses conditions de fonctionnement.

Q2 : Quels sont les avantages spécifiques de ce transformateur en matière d’économie d’énergie et comment réduit-il les coûts ?

La principale caractéristique d'économie d'énergie du produit est sa structure de noyau enroulé en 3D sans espace, qui réduit considérablement le champ magnétique. circuits, à vide et en charge, tout en réduisant efficacement les pertes harmoniques et liées à la chaleur. Sous norme conditions de fonctionnement, il réduit la consommation globale d’énergie de 20 à 30 % par rapport aux équipements conventionnels du même capacité. Cela conduit à des économies significatives sur les coûts annuels d'électricité et à une réduction des émissions de carbone, alignant avec des politiques d’énergie verte et offrant des avantages économiques exceptionnels à long terme.

Q3 : Quels sont les avantages en termes de durée de vie de l'équipement et d'exploitation et de maintenance quotidiennes (O&M) ?

L'équipement utilise un réservoir d'huile ondulé isolé dans l'air et des matériaux d'isolation anticorrosion de classe A, qui retarde considérablement le vieillissement de l'huile et de l'unité elle-même, ce qui entraîne une durée de vie plus longue que la norme transformateurs. Il présente un faible taux de défaillance et une forte résistance aux chocs et aux interférences. Entretien courant ne nécessite que des contrôles périodiques des niveaux d'huile et de l'état d'isolation, ce qui rend l'exploitation et la maintenance simples et rentables – idéales pour les scénarios nécessitant un fonctionnement ininterrompu à long terme.
