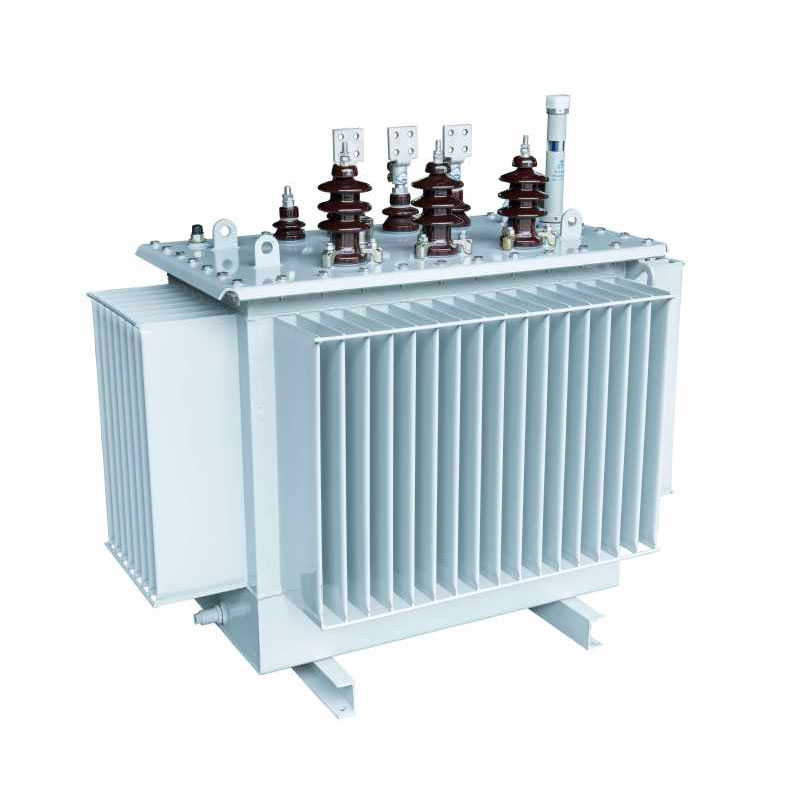

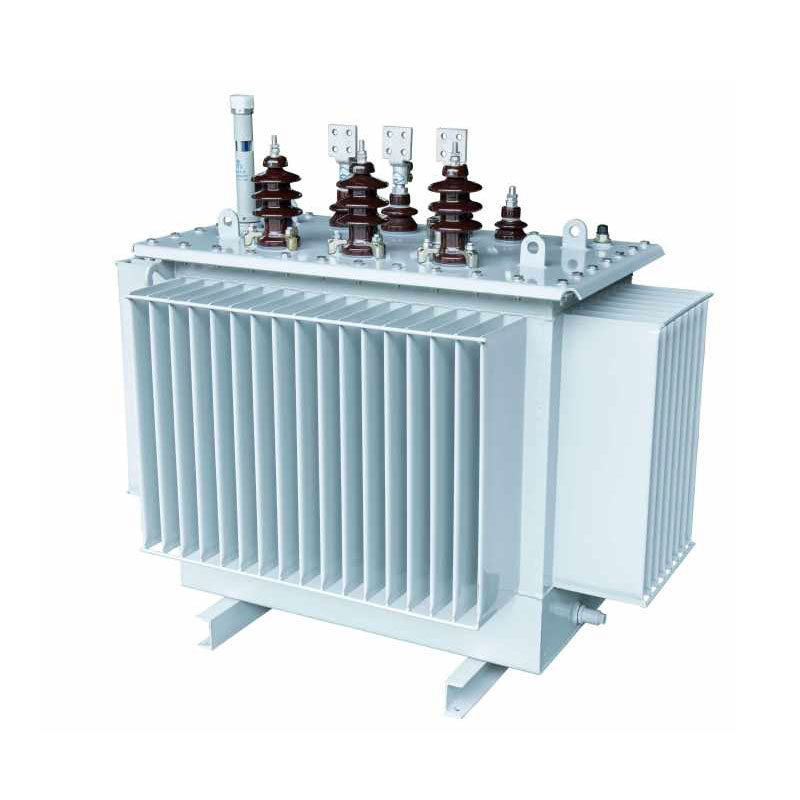

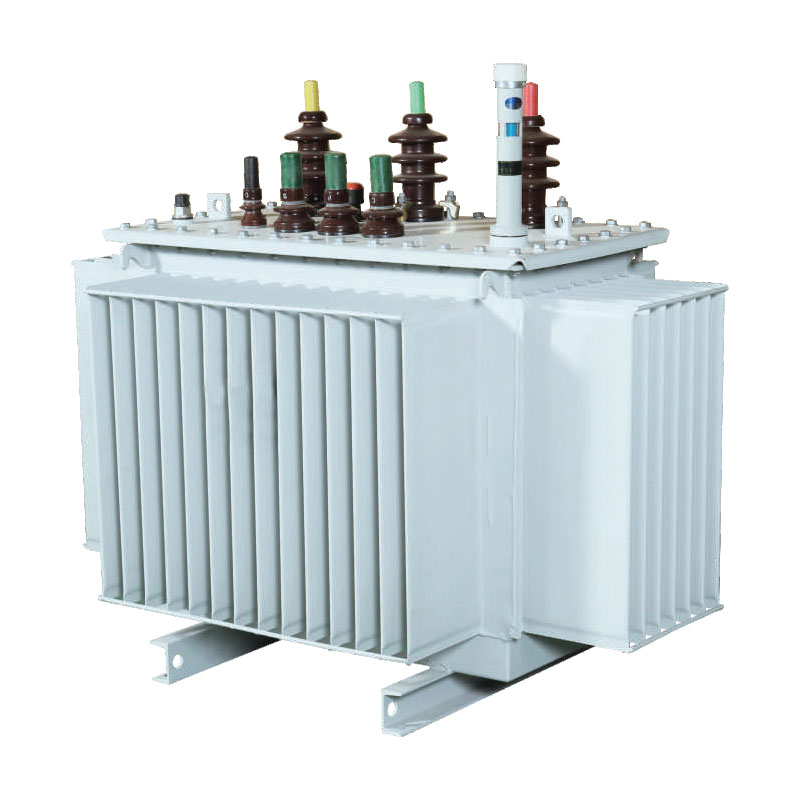

Transformateur de distribution immergé dans l'huile 1600KVA

Le transformateur de distribution immergé dans l'huile Usune 1 600 kVA est optimisé pour résoudre les problèmes courants rencontrés dans les systèmes traditionnels. transformateurs, tels que des pertes élevées, un bruit excessif, un déséquilibre triphasé et une mauvaise adaptabilité environnementale. Le noyau utilise une disposition de plaie 3D formant un triangle équilatéral ; le circuit magnétique est sans espace, avec trois longueurs égales chemins magnétiques minimisés en distance. La section transversale de la colonne centrale se rapproche d'une forme circulaire, de manière significative améliorant l'efficacité de la perméabilité magnétique, réduisant fondamentalement les pertes à vide et le bruit de fonctionnement, obtenant une précision équilibre triphasé et atténuation des interférences harmoniques.

Adapté aux applications de tension de 10 kV, 20 kV et 36 kV, le produit est fabriqué avec précision dans des installations standardisées. et est soumis à des tests rigoureux et complets. Il présente des performances stables, une forte résistance aux surcharges et une haute sécurité opérationnelle, ce qui en fait un choix idéal pour l'intégration avec des sous-stations préfabriquées ou modulaires et un choix privilégié solution pour la mise à niveau moderne des réseaux intelligents.

Caractéristiques structurelles de base

1. Système de base

Le noyau utilise des tôles d'acier au silicium à grains orientés à haute perméabilité et à faible perte, traitées à l'aide d'importations occidentales. Équipement de coupe transversale allemand Georg et technique d'épissure sans couture à 45°. Les tôles d'acier au silicium sont formées dans une structure de section circulaire en plusieurs étapes, éliminant complètement les entrefers du circuit magnétique et réduisant pertes de flux de fuite, réduisant ainsi efficacement le bruit de fonctionnement et la consommation d'énergie à vide. Le noyau global la structure est compacte et stable avec une résistance élevée à la saturation magnétique, garantissant un équipement fluide et à long terme opération.

2. Structure d'enroulement

Le transformateur de distribution immergé dans l'huile de 1 600 kVA utilise une conception d'enroulement différenciée : l'enroulement haute tension présente une structure cylindrique, tandis que l'enroulement basse tension prend en charge à la fois le type cylindrique et le type feuille configurations. Cette conception améliore considérablement la résistance de l'équipement aux courts-circuits et à la foudre. coups, empêchant la déformation de la bobine ou les dommages causés par les surtensions. La disposition concentrique des hautes et Les bobines basse tension optimisent la distribution du circuit magnétique, assurant une transmission de puissance plus uniforme et améliorant globalement l’efficacité opérationnelle globale.

3. Structure du réservoir

Le réservoir est fabriqué à partir d'acier laminé à froid de haute précision à l'aide d'une ligne de production spécialisée de réservoirs en carton ondulé. Sa surface est recouverte d'un revêtement anticorrosion de qualité pétrochimique, offrant une résistance à long terme à l'huile et érosion chimique, ce qui le rend adapté à divers environnements industriels difficiles. La structure ondulée sert un double objectif : il facilite une dissipation efficace de la chaleur pour stabiliser l'augmentation de la température pendant le fonctionnement à pleine charge tout en s'adaptant également à la dilatation et à la contraction thermiques de l'huile du transformateur. La structure entièrement étanche isole l'unité de l'air, ralentissant le vieillissement de l'huile isolante et prolongeant considérablement la durée de vie de l'équipement. durée de vie.

4. Structure d'isolation

L'unité utilise un système d'isolation de classe A, caractérisé par une rigidité diélectrique élevée et une excellente résistance aux hautes températures. Avec les bobines haute et basse tension disposées de manière concentrique, l'espace entre les bobines utilise une structure composite - combinant un revêtement en tube de papier avec de petits espaces d'huile - pour optimiser l'intérieur disposition de l'isolation et éliminer les « zones mortes » de l'isolation. Cela améliore efficacement la capacité de tenue à la tension et stabilité de l'isolation, empêchant les claquages diélectriques et les défauts de décharge, garantissant ainsi une sécurité et une fiabilité fonctionnement à long terme.

Type de produit

Avantages économiques et conservation de l’énergie/réduction des émissions

Le transformateur de distribution immergé dans l'huile Usune 1 600 kVA offre des performances d'économie d'énergie exceptionnelles, réduisant considérablement les coûts annuels d'électricité et les émissions de carbone pour les utilisateurs. Les formules de base suivantes permettent de quantifier avec précision la valeur opérationnelle de l'équipement :
1. Formule du coût annuel de l'électricité : Coût annuel (CNY/an) = [Perte à vide (kW) + Perte de charge (kW) × (Facteur de charge moyen)²] × 365 jours × 24 heures × Prix de l'électricité
2. Formule d'émission de carbone : Émissions annuelles de CO₂ = [Perte à vide (kW) + Perte de charge (kW) × (Facteur de charge moyen)²] × 365 jours × 24 heures × Facteur d'émission de carbone (kg-CO₂/kWh)
Comparé aux transformateurs traditionnels de mêmes spécifications, ce produit présente des pertes à vide et en charge inférieures. Dans des conditions de fonctionnement industrielles typiques avec un facteur de charge moyen de 60 %, cette unité permet de réaliser d'importantes économies d'électricité, réduisant directement les coûts énergétiques de l'entreprise et réduisant les émissions de carbone. Il s'aligne sur les exigences de la politique « Dual Carbon », créant une valeur à la fois économique et environnementale pour les utilisateurs.

Paramètres techniques

Transformateur de distribution immergé dans l'huile triphasé série S11 10kV

Remarque : Pour les transformateurs d'une capacité nominale de 500 kVA et moins, la perte de charge au-dessus de la rampe dans le tableau est applicable à le Dyn11 groupe de connexion, et la perte de charge en dessous de la rampe est applicable au groupe de connexion Yyn0.

Transformateur de distribution immergé triphasé série S13 10kV

Transformateur de distribution immergé dans l'huile triphasé série S14 10kV

Référence du projet

Projet de lancement de fusée Cas-space

Rapport d'essai

Cas d'application concret

En tant que fournisseur d'équipements électriques professionnel et fiable, le transformateur de distribution immergé dans l'huile de 1 600 kVA 10 kV d'Usune a été déployé avec succès dans un projet de rénovation de réseau urbain-rural dans la ville de Donghai, Lufeng, Guangdong. L'installation résolu efficacement les problèmes locaux liés à une capacité électrique insuffisante et à un approvisionnement instable.

Avant la modernisation, les équipements de distribution traditionnels de la région manquaient de capacité suffisante ; pendant la haute saison estivale demande, des problèmes tels que des chutes de tension et des déclenchements induits par des surcharges étaient courants, affectant gravement l'électricité résidentielle utilisation et les opérations des petites et micro-entreprises. En 2026, le bureau local d'approvisionnement en électricité a lancé une modernisation du réseau projet. Après une comparaison multidimensionnelle des performances du produit, des capacités d'économie d'énergie et des performances opérationnelles stabilité, ils ont choisi le transformateur de distribution immergé dans l’huile à haut rendement d’Usune.

Le projet a utilisé un modèle d'installation de sous-station préfabriqué. Une fois mis en service, l'équipement, caractérisé par de faibles pertes, un faible bruit et un excellent équilibre triphasé ont efficacement éliminé les goulots d'étranglement de l'alimentation électrique de la région. L'unité fonctionne de manière stable dans des conditions estivales à haute température et à charge élevée, sans bruit anormal ni harmonique. interférence. Les données mesurées montrent que les pertes des équipements sont bien inférieures à celles des transformateurs standards répondant des repères nationaux ; Les coûts annuels de l’électricité du réseau ont chuté de plus de 18 %, accompagnés d’une réduction des émissions de carbone. Cette alimentation électrique stable garantit une électricité fiable pour les résidents et une production continue pour la transformation locale. entreprises, faisant du projet une référence pour la rénovation du réseau d'économie d'énergie dans l'est du Guangdong.

FAQ

Q1 : À quels scénarios le transformateur de distribution immergé dans l’huile Usune 1 600 kVA est-il adapté ?

La gamme de produits couvre des niveaux de tension de 10 kV, 20 kV et 36 kV, offrant une adaptabilité exceptionnelle. Il s'agit avant tout utilisé pour la mise à niveau du réseau urbain-rural, la distribution d'électricité pour les entreprises industrielles et minières et le déploiement dans environnements industriels difficiles tels que les usines de produits chimiques et de transformation des aliments. Il est compatible avec les préfabriqués enceintes et sous-stations combinées, et répond aux demandes d'alimentation électrique élevées de scénarios tels que l'ingénierie des tunnels projets et grands complexes commerciaux.

Q2 : Quels sont les principaux avantages de ce transformateur par rapport aux produits traditionnels ?

Par rapport aux transformateurs traditionnels de même capacité, ce produit offre quatre avantages clés : d'abord, la 3D la conception du noyau enroulé avec un circuit magnétique sans espace permet de réduire les pertes et le bruit ; deuxièmement, l'optimisation la structure de la bobine et de l'isolation offre une résistance supérieure aux courts-circuits et une sécurité de fonctionnement améliorée ; troisièmement, le Le réservoir d'huile ondulé de qualité industrielle et résistant à la corrosion convient aux conditions de fonctionnement difficiles et assure un durée de vie plus longue; et quatrièmement, un équilibrage triphasé précis supprime les harmoniques du troisième ordre, garantissant ainsi plus qualité d'alimentation stable.

Q3 : Quelle est la durée de vie et le coût de maintenance à long terme du transformateur de distribution immergé dans l'huile de 1 600 kVA ?

L'équipement est doté d'une structure de réservoir d'huile entièrement scellée qui isole l'unité de l'air, retardant ainsi le vieillissement. de l'huile isolante et permettant une durée de vie de plus de 20 ans. Avec une conception mature et fiable et un environnement extrêmement faible taux de défaillance, l'unité ne nécessite aucun entretien fréquent, seulement des contrôles périodiques du niveau d'huile et du fonctionnement le bruit est nécessaire. Par rapport aux transformateurs traditionnels, il réduit considérablement les coûts de main-d'œuvre et de matériaux associés. avec l'exploitation et la maintenance, offrant une rentabilité supérieure sur l'ensemble de son cycle de vie.
