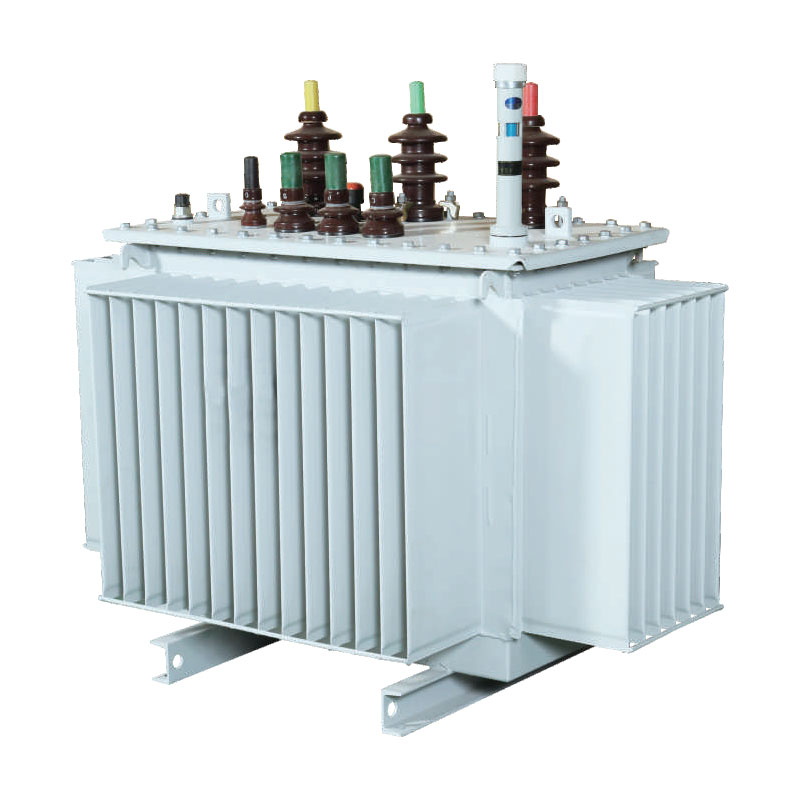

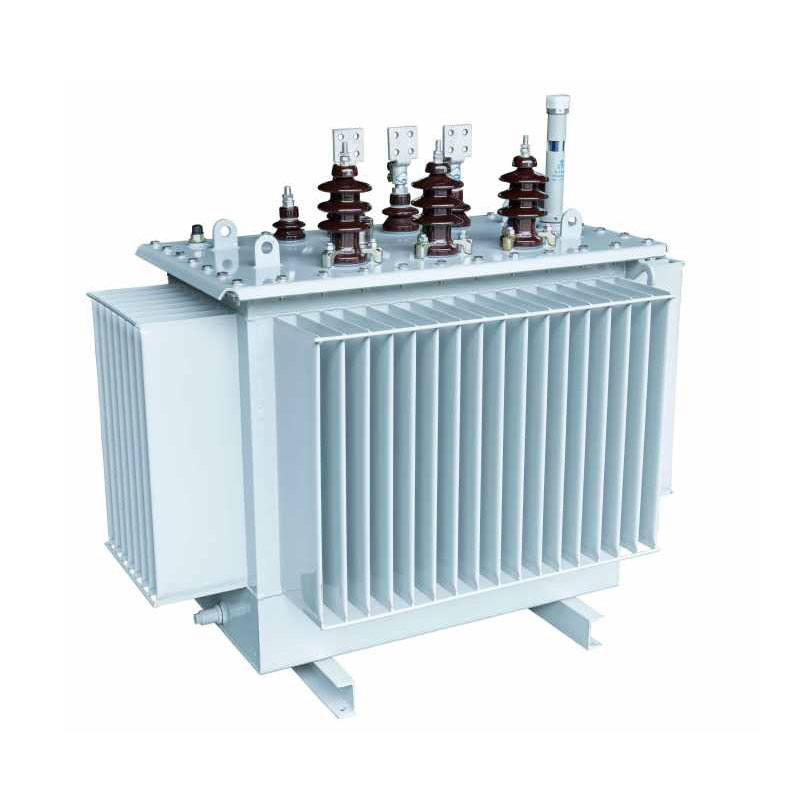

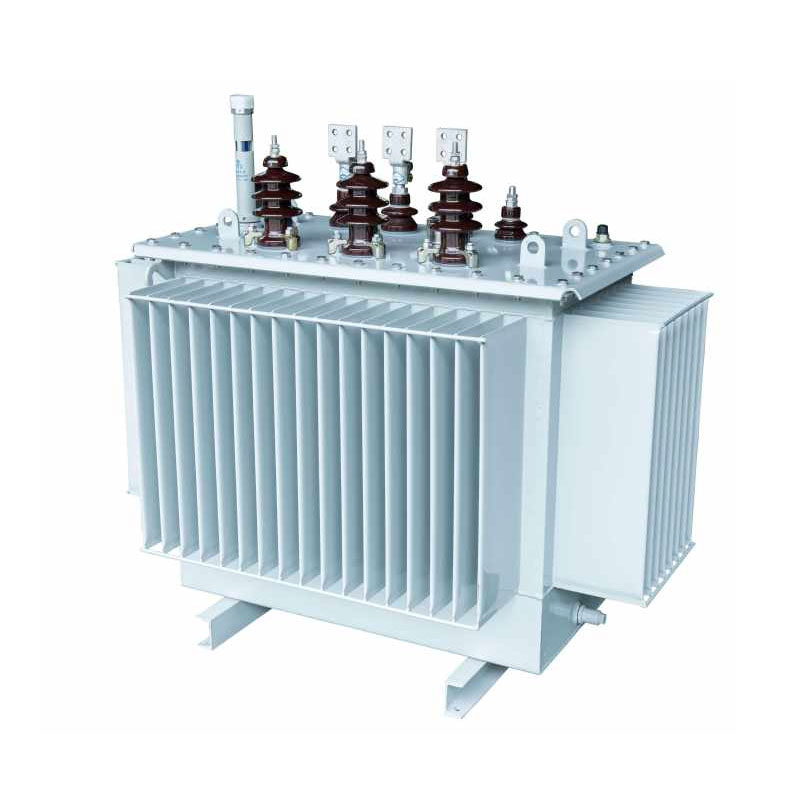

Transformateurs de distribution immergés dans le liquide 2500KVA

Optimisé pour les applications de distribution moyenne tension 10kV, 20kV et 36kV, distribution immergée dans le liquide Usune 2500kVA les transformateurs diffèrent des modèles traditionnels à noyau empilé en utilisant une structure de noyau enroulé 3D triangulaire équilatérale, résultant en un système de circuit magnétique plus efficace. La conception permet d'obtenir un circuit magnétique sans espace avec des valeurs égales et longueurs de trajet minimales sur les trois phases, réduisant considérablement les pertes à vide et le bruit de fonctionnement tout en garantissant équilibre triphasé de haute précision et suppression des troisièmes harmoniques. Combiné avec une isolation mature immergée dans l’huile Technologie et conception anticorrosion de qualité industrielle, les transformateurs s'adaptent aux conditions de fonctionnement complexes et pleinement répondre aux exigences de normalisation des réseaux intelligents modernes.

Fabriqués et testés en stricte conformité avec les normes industrielles, ces transformateurs conviennent aux mises à niveau du réseau. dans les zones urbaines et rurales ainsi que l'alimentation électrique des entreprises industrielles et minières. Ils s'intègrent parfaitement à transformateurs combinés et sous-stations préfabriquées, offrant une forte polyvalence d'application et un haut niveau opérationnel stabilité.

Caractéristiques structurelles de base et avantages techniques

1. Structure de base optimisée : faible perte et faible bruit

Le noyau utilise des tôles d'acier au silicium à grains orientés à haute perméabilité et à faible hystérésis. Ce sont des coupes de précision utilisant l'équipement de coupe transversale allemand GEORG et assemblé via un processus de joint sans couture à 45°. Les feuilles sont empilées pour former une section transversale circulaire en plusieurs étapes, éliminant complètement les fuites magnétiques et les pertes entrefer. Ceci réduit efficacement la consommation d'énergie à vide et le bruit de fonctionnement, garantissant la stabilité du circuit magnétique à long terme et performances constantes.

2. Conception de bobine à haute résistance avec une excellente résistance aux courts-circuits

Les transformateurs de distribution immergés dans le liquide de 2 500 kVA présentent une configuration de bobine différenciée : la haute tension la bobine utilise une structure cylindrique, tandis que la bobine basse tension offre le choix entre une bobine cylindrique et une bobine en forme de feuille. structures. Cette conception améliore considérablement la résistance de l'équipement aux chocs de court-circuit et aux chocs mécaniques. stabilité, empêchant efficacement la déformation de la bobine ou les dommages causés par des courts-circuits soudains du réseau. De plus, il optimise la distribution du champ magnétique, garantissant un fonctionnement plus efficace du circuit magnétique et une puissance globale plus élevée efficacité des transmissions.

3. Réservoir de qualité industrielle offrant une durabilité et une polyvalence élevées

Le réservoir est construit à partir de tôles d'acier laminées à froid de haute précision, fabriquées sur un carton ondulé GEORG spécialisé. ligne de production de réservoirs. La surface est finie avec un revêtement anticorrosion de qualité pétrochimique qui résiste à l'huile, produits chimiques et oxydation, ce qui le rend adapté aux environnements industriels difficiles et aux conditions de fonctionnement en extérieur. Le la structure ondulée assure une dissipation efficace de la chaleur tout en s'adaptant à la dilatation et à la contraction thermiques de l'huile isolante pendant le fonctionnement. Une conception entièrement scellée isole l'appareil de l'air, ralentissant considérablement le vieillissement de l'huile isolante et prolongation de la durée de vie globale de l'équipement.

4. Structure d'isolation de classe A assurant un fonctionnement sûr et stable

L'équipement utilise un système d'isolation de classe A avec des dispositions de bobines concentriques haute et basse tension ; le L'espace entre les bobines utilise une structure combinant des manchons en carton avec de petites barrières d'espacement d'huile. Cette couche la conception de l'isolation répartit uniformément les contraintes du champ électrique et améliore efficacement la résistance globale de l'isolation empêchant les ruptures d'isolation et les défauts de décharge, garantissant ainsi un fonctionnement sûr et à long terme sous les conditions nominales et conditions de charge partielle.

Type de produit

Économie d'énergie et avantages économiques

Le transformateur de distribution immergé dans le liquide Usune 2 500 kVA offre des avantages significatifs en matière d'économie d'énergie, efficacement réduisant à la fois les coûts opérationnels et les émissions de carbone des entreprises. Les formules de calcul des prestations de base ci-dessous permettent pour la quantification précise de la valeur économique et environnementale :

1. Formule du coût annuel de l'électricité : Coût annuel de l'électricité (CNY/an) = [Perte à vide (kW) + Perte de charge (kW) × (Moyenne Facteur de charge)²] × 365 jours × 24 heures × Prix de l'électricité
2. Formule d'émission de carbone : émissions annuelles de CO₂ = [Perte à vide (kW) + Perte de charge (kW) × (Facteur de charge moyen)²] × 365 jours × 24 heures × Facteur d’émission de carbone (kg-CO₂/kWh)

Comparé aux transformateurs traditionnels de même capacité, ce produit présente des pertes à vide et en charge inférieures. Le fonctionnement à long terme réduit continuellement les coûts d'électricité et réduit les émissions de carbone, s'alignant sur le « Dual Carbon » politiques et normes de production verte des entreprises tout en offrant des avantages économiques et environnementaux exceptionnels.

Paramètres techniques

Transformateur de distribution immergé dans l'huile triphasé série S11 10kV

Remarque : Pour les transformateurs d'une capacité nominale de 500 kVA et moins, la perte de charge au-dessus de la rampe dans le tableau est applicable à le Dyn11 groupe de connexion, et la perte de charge en dessous de la rampe est applicable au groupe de connexion Yyn0.

Transformateur de distribution immergé triphasé série S13 10kV

Transformateur de distribution immergé dans l'huile triphasé série S14 10kV

Référence du projet

Projet de lancement de fusée Cas-space

Rapport d'essai

Cas d'application concret

En 2025, huit transformateurs de distribution immergés dans le liquide Usune 2 500 kVA 10 kV ont été déployés avec succès dans un secteur clé. projet de rénovation du réseau urbain-rural à Shouguang, Shandong. Ces unités alimentent en électricité les serres agricoles modernes, parcs industriels et zones résidentielles - applications qui exigent des normes rigoureuses en matière de stabilité des équipements, d'énergie l’efficacité et l’adaptabilité environnementale.

Après la mise en service, les unités de sous-stations préfabriquées ont fonctionné de manière stable tout au long de l'année, sans panne. Le bruit de fonctionnement mesuré est resté inférieur à 55 dB, le déséquilibre triphasé était inférieur à 1 % et la suppression des troisièmes harmoniques la performance était excellente. Par rapport aux transformateurs existants qu'ils ont remplacés, le projet a permis de réduire de 17,8 % totales et économisé plus de 260 000 CNY en coûts annuels d'électricité. La conception du réservoir entièrement scellé élimine les problèmes liés au vieillissement et aux fuites de l’huile isolante ; la performance annuelle zéro panne valide pleinement la stabilité du produit et les avantages en matière d'économie d'énergie dans les environnements de réseau urbain-rural.

FAQ

Q1 : Quels niveaux de tension et scénarios d'application les transformateurs de distribution immergés dans le liquide Usune 2 500 kVA un soutien ?

La gamme de produits couvre les niveaux moyenne tension de 10 kV, 20 kV et 36 kV, ce qui la rend adaptée aux réseaux urbains-ruraux. Rénovations, entreprises industrielles et minières, parcs commerciaux et scénarios d'alimentation électrique résidentielle. Des optimisations spécialisées ont été mises en œuvre pour les transformateurs combinés et les sous-stations préfabriquées, permettant pour répondre aux exigences d'installation et de fonctionnement des environnements extérieurs, des conditions industrielles difficiles et sites de distribution urbains compacts.

Q2 : Quels sont les principaux avantages de ce produit par rapport aux transformateurs traditionnels de même capacité ?

Il présente trois avantages principaux : Premièrement, il utilise une structure de noyau enroulé tridimensionnelle sans interruption, ce qui entraîne moins de pertes et de bruit, ainsi qu'une alimentation triphasée plus équilibrée et stable. Deuxièmement, la bobine optimisée et les structures des réservoirs offrent une résistance supérieure aux courts-circuits et à la corrosion, ce qui entraîne un taux de défaillance des équipements inférieur. Troisièmement, la conception entièrement scellée et isolée de l'air ralentit le vieillissement de l'huile isolante, prolongeant ainsi la durée de vie de plus 20 % par rapport aux équipements traditionnels et réduction des coûts d’exploitation et de maintenance à long terme.

Q3 : Quels sont les avantages en matière d'économie d'énergie et de réduction des émissions de carbone des transformateurs de distribution immergés dans un liquide de 2 500 kVA démontré en fonctionnement réel ?

Le produit minimise les pertes d'exploitation à la source grâce à des circuits magnétiques et une conception structurelle optimisés ; Les pertes mesurées à vide et en charge surpassent celles des équipements traditionnels répondant aux normes nationales. Basé sur formules standardisées de consommation d'énergie et d'émission de carbone, le fonctionnement à long terme réduit constamment l'électricité coûts pour les entreprises. De plus, la réduction des pertes d’énergie réduit directement les émissions de carbone du côté de l’alimentation électrique, faciliter les mises à niveau vertes et à faibles émissions de carbone pour les projets de réseau et les entreprises manufacturières, offrant ainsi à la fois valeur économique et environnementale.
