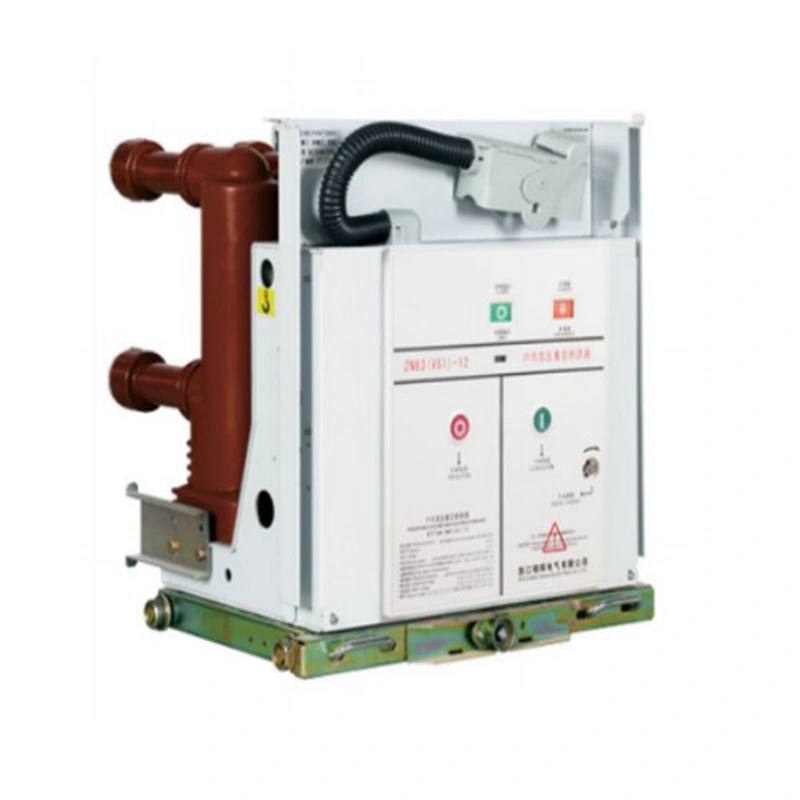

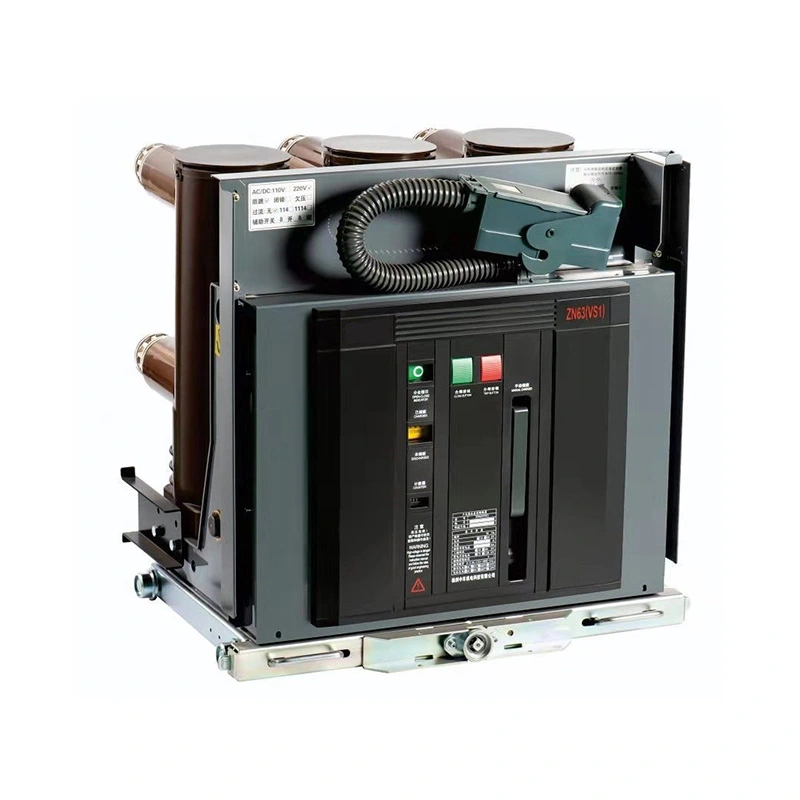

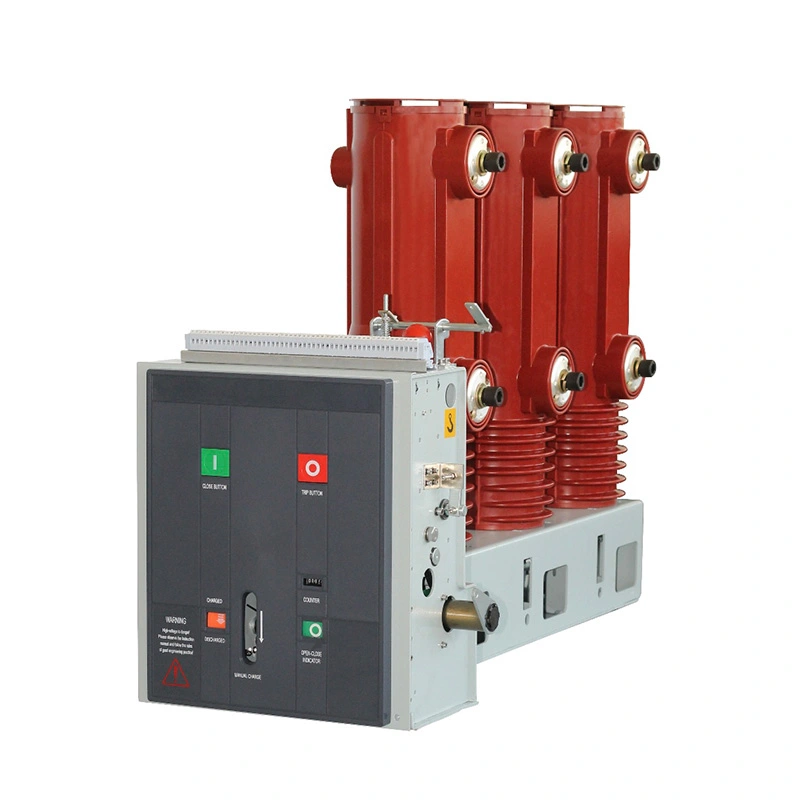

Le disjoncteur à vide haute tension Usune 36 kV est conçu pour les applications de distribution d'énergie exigeantes où des performances d'interruption stables, une configuration flexible et un contrôle fiable sont nécessaires. Avec VS1 optimisé Conception de la structure, technologie avancée d'interruption du vide et fonctions de protection intelligentes en option, le Le produit fournit une solution fiable pour les systèmes de commutation haute tension modernes.
Pour les projets d'appareillage haute tension, les dimensions mécaniques et la compatibilité des armoires sont des facteurs critiques. sélection d'équipement.

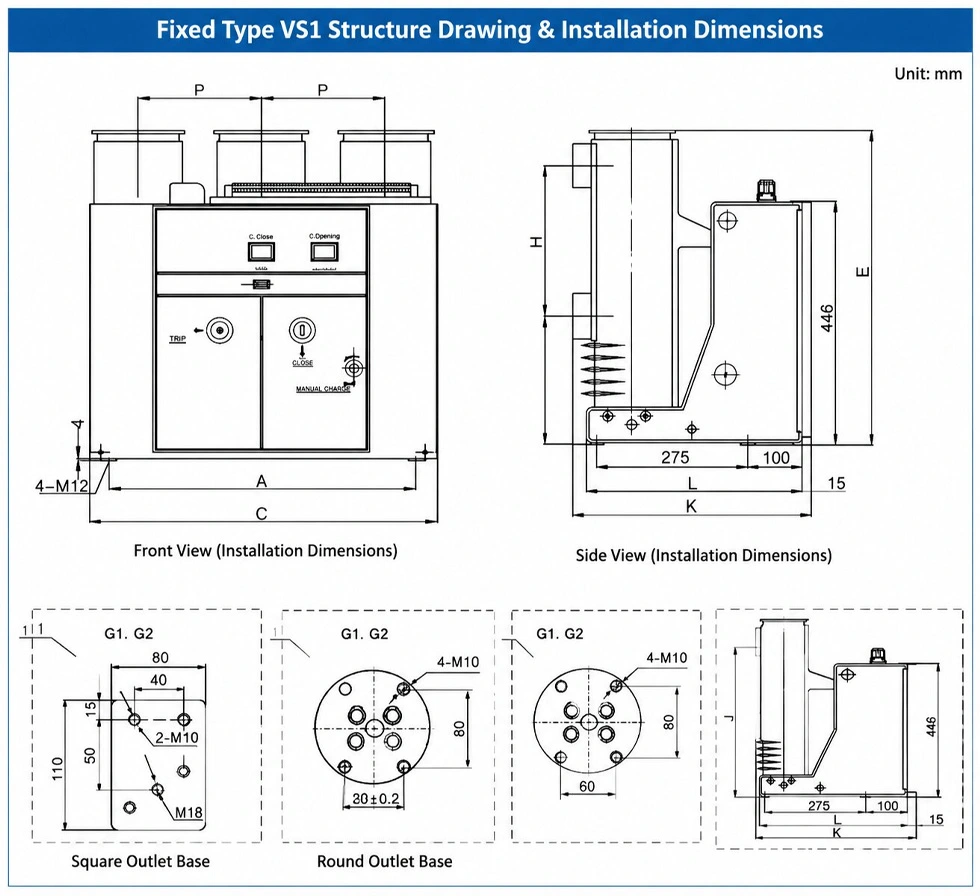

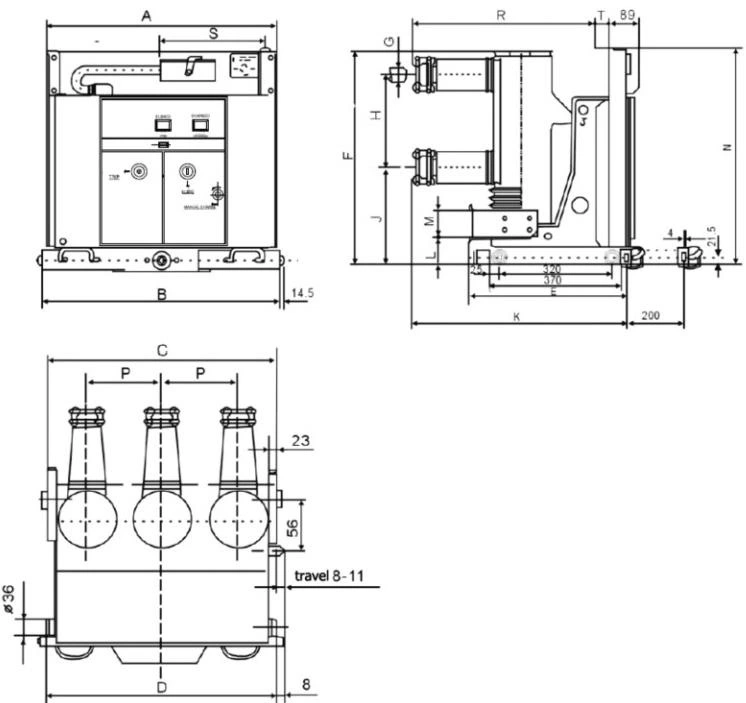

La structure fixe de type VS1 est conçue avec des dimensions d'installation optimisées, permettant aux ingénieurs d'intégrer le disjoncteur dans différentes configurations d'armoires en fonction des exigences de courant nominal.
La structure standard prend en charge différentes largeurs d'armoires et niveaux de courant, offrant ainsi une flexibilité pour divers conceptions de systèmes électriques.
| Largeur de l'armoire | Courant nominal | Principales caractéristiques des dimensions |
| 800mm | 630A-1600A | Structure compacte pour applications à courant moyen |
| 1000mm | 630A-1600A | Convient aux configurations d'armoires plus grandes |
| 1000mm | 1600A-5000A | Conçu pour des exigences de courant plus élevées |
La disposition mécanique optimisée permet de réduire les difficultés d'installation tout en améliorant la coordination des équipements avec appareillage haute tension.
Une correspondance précise des dimensions est importante pour réduire les modifications techniques lors de l'installation du projet.
La série VS1 fournit des dimensions d'installation standardisées, notamment la position de montage, la disposition des bornes et Exigences relatives à l'interface de l'armoire.
| Paramètre | Armoire de 800 mm | Armoire de 1000 mm |
| Plage de courant nominal | 630A-1600A | 630A-5000A |
| Type de demande | Installation fixe | Installation fixe |
| Conception des structures | Configuration compacte | Configuration haute capacité |
Cette conception standardisée permet aux clients de sélectionner les configurations appropriées en fonction de la capacité du système et de l'armoire. exigences.
Le système de contrôle affecte directement la fiabilité de fonctionnement des équipements de commutation haute tension.
Le disjoncteur à vide haute tension Usune 36 kV adopte une conception de circuit de commande professionnelle avec option composants comprenant la bobine de fermeture, la bobine d'ouverture, les interrupteurs auxiliaires, la bobine de blocage, le système de stockage d'énergie du moteur et bobine de déclenchement en cas de surintensité.
| Composant | Fonction |
| Bobine de fermeture du QG | Contrôle l’opération de fermeture du disjoncteur |
| Bobine d'ouverture TQ | Contrôle l’opération d’ouverture du disjoncteur |
| Moteur M | Fournit une fonction de stockage d'énergie |
| Interrupteur auxiliaire S1 | Indique l'état du stockage d'énergie |
| Interrupteur auxiliaire S8 | Indique la position de test |
| Interrupteur auxiliaire S9 | Indique la position de travail |
| Bobine de blocage Y1 | Fournit une protection contre le verrouillage des opérations |
| Bobine de surintensité Y7-Y9 | Fournit une protection contre les surintensités |
Cette configuration permet aux ingénieurs de personnaliser le système de contrôle en fonction des différentes exigences du projet.
Pendant le fonctionnement électrique, des signaux de fermeture répétés peuvent provoquer des actions de commutation anormales.
Le relais anti-rebond en option permet d'éviter les opérations de fermeture répétées en déconnectant le circuit de fermeture lorsque le signal de fermeture reste actif trop longtemps.
Cette fonction améliore la stabilité de fonctionnement et protège le mécanisme de commande mécanique des répétitions inutiles. actions.
La fonction de blocage empêche un fonctionnement incorrect lorsque les conditions de contrôle ne sont pas satisfaites.
Lorsque l'alimentation de commande secondaire n'est pas activée ou ne répond pas à la plage de tension requise, le blocage Le mécanisme empêche les opérations de fermeture dangereuses.
Cette conception améliore la sécurité opérationnelle dans les environnements complexes à haute tension.
La fonction de déclenchement en cas de surintensité en option offre une protection intelligente contre les défauts.
Le système reçoit des signaux de courant triphasé du côté secondaire du transformateur de courant et les compare avec valeurs prédéfinies. Lorsque le courant dépasse la valeur de réglage, l'unité de protection envoie un signal de déclenchement pour ouvrir le disjoncteur et terminer le processus de protection contre les pannes.
| Fonction de protection | Description |
| Détection de courant | Surveille les signaux de courant des phases A, B, C |
| Comparaison des signaux | Compare les valeurs actuelles avec les paramètres prédéfinis |
| Sortie de déclenchement | Active l’opération d’ouverture du disjoncteur |
| Résultat de la protection | Déconnecte le courant de défaut en toute sécurité |
Différents projets peuvent nécessiter différentes dispositions de circuits de commande.
Le produit prend en charge des configurations de câblage optionnelles basées sur les exigences du client, y compris des combinaisons avec fonction anti-rebond, fonction de blocage et options d'alimentation de fonctionnement.
| Configuration | Anti-rebond | Fonction de blocage |
| Contrôle standard | Facultatif | Facultatif |
| Configuration des protections | Disponible | Disponible |
| Câblage personnalisé | Selon les exigences du projet | Selon les exigences du projet |
La conception flexible du câblage permet une meilleure intégration avec différents systèmes de protection et d’automatisation.
Lors de l'utilisation d'une alimentation CC, la polarité des bornes du boîtier en pointillés doit rester cohérente.
La polarité du câblage du moteur doit suivre le schéma de circuit spécifié pour garantir un fonctionnement correct du stockage d'énergie.
Le schéma de câblage représente le disjoncteur en condition de position de test sans stockage d'énergie et à l'état ouvert.
Un câblage correct est essentiel pour un fonctionnement fiable du système de contrôle.
Le disjoncteur à vide haute tension Usune 36 kV est développé pour les systèmes de distribution haute tension nécessitant performances de commutation fiables et stabilité de fonctionnement à long terme.
Sa structure mécanique optimisée, sa technologie fiable d'interruption du vide et sa configuration de contrôle flexible en font il convient aux projets de distribution d'énergie où la sécurité et la fiabilité sont des considérations clés.
Pour les sociétés d'ingénierie et les fabricants d'appareillages de commutation, la compatibilité avec les systèmes existants est un choix important facteur.
La structure standardisée, les multiples options de largeur d'armoire et les circuits de contrôle configurables simplifient l'intégration. dans différentes solutions d'appareillage haute tension.
Lors de la sélection de disjoncteurs haute tension, les clients doivent souvent trouver un équilibre entre les exigences opérationnelles et la protection. fonctions.
| Article de comparaison | Configuration standard | Configuration des protections |
| Fonction de commutation de base | Disponible | Disponible |
| Fonction anti-rebond | Facultatif | Inclus lorsque requis |
| Protection contre le blocage | Facultatif | Disponible |
| Protection contre les surintensités | Exigence externe | Option intégrée |
| Niveau de sécurité du système | Fonctionnement standard | Protection améliorée |
Différents systèmes électriques nécessitent différentes capacités de courant.
| Plage de courant nominal | Application recommandée |
| 630A-1600A | Systèmes de distribution de charges moyennes |
| 1600A-5000A | Systèmes électriques de plus grande capacité |
La sélection du courant nominal correct contribue à améliorer l’efficacité du système et à prévenir la surcharge de l’équipement.

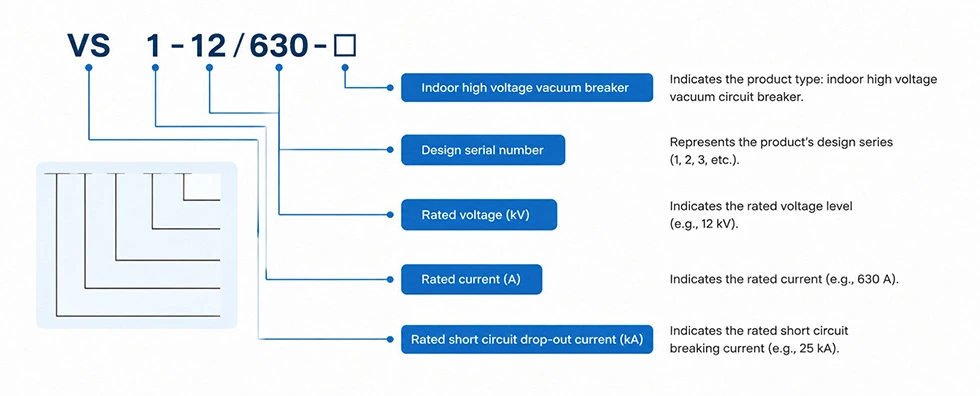

| Paramètre | Spécification |
| Type de produit | Disjoncteur à vide haute tension 36 kV |
| Série | VS1 |
| Type d'installation | Type fixe |
| Courant nominal | 630A-5000A |
| Largeur de l'armoire | 800mm / 1000mm |
| Technologie d'interruption | Interruption de l'arc sous vide |
| Options de contrôle | Anti-rebond/blocage/protection contre les surintensités |
| Normes | CEI et GB |
| Attestation | CE |
Pour garantir une configuration correcte, les clients doivent fournir toutes les exigences techniques avant de commander.
| Information | But |
| Tension nominale | Confirmer le niveau de tension du système |
| Courant nominal | Sélectionnez la capacité appropriée |
| Dimensions de l'armoire | Assurer la compatibilité des installations |
| Tension de commande | Faire correspondre le système d'exploitation |
| Exigences de câblage | Confirmer les fonctions optionnelles |
| Exigences de protection | Sélectionnez des modules supplémentaires |
Des informations techniques précises permettent de réduire le temps de confirmation technique et d’améliorer l’efficacité du projet.
Usune applique une gestion de qualité stricte tout au long du développement, de la fabrication et des tests des produits.
| Attestation | Standard |
| Gestion de la qualité | OIN 9001 |
| Gestion environnementale | OIN 14001 |
| Gestion de la sécurité au travail | OIN 45001 |
| Norme électrique | CEI et GB |
| Attestation du produit | CE |
Ces certifications démontrent l'engagement d'Usune à fournir des équipements électriques haute tension fiables pour clients mondiaux.
Les clients doivent prendre en compte la tension nominale, le courant nominal, la compatibilité de l'armoire, les exigences de contrôle et la protection. fonctions.
Oui. Des fonctions telles que le contrôle anti-rebond, la protection contre le blocage et le déclenchement par surintensité peuvent être configurées selon les exigences du projet.
Une correspondance mécanique correcte réduit les modifications d’installation et améliore l’efficacité de l’intégration du système.
Le produit peut prendre en charge le contrôle anti-rebond, la protection contre le blocage et les fonctions intelligentes de déclenchement contre les surintensités.
