Disjoncteur haute tension Sf6

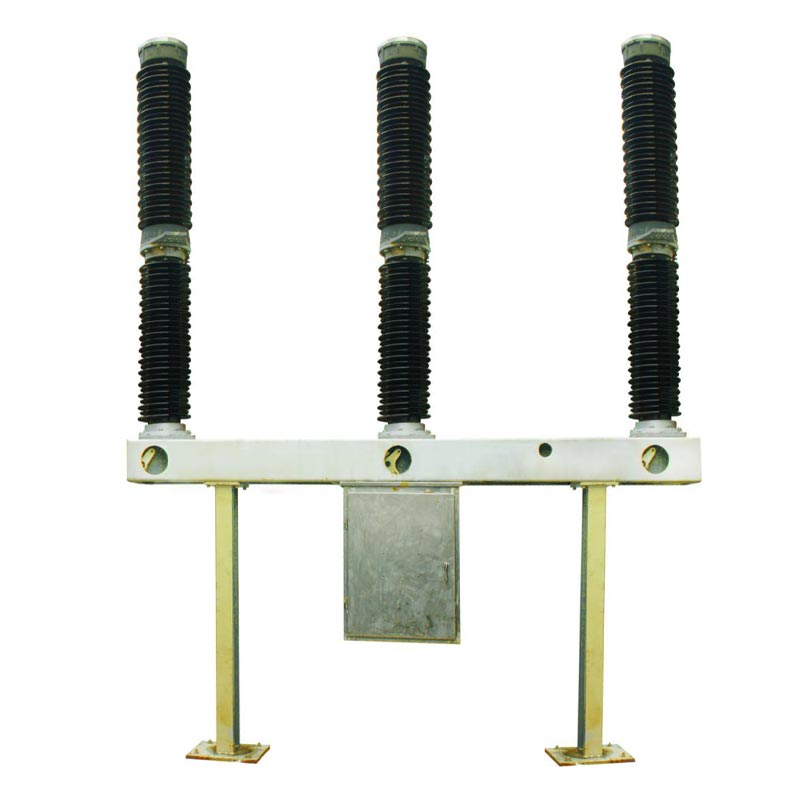

Zhejiang Usune Electric Co., Ltd., un fabricant professionnel d'équipements électriques haute tension en Chine, a lancé le disjoncteur haute tension Sf6 LW36-110. Ce produit est un appareillage haute tension extérieur triphasé AC 50 Hz. adapté au contrôle et à la protection des systèmes de transmission et de transformation d'énergie 110kV. Il peut également être utilisé comme ensemble disjoncteur de liaison et dispositif de commutation.

Le disjoncteur haute tension Sf6 adopte un principe unique d'extinction d'arc « expansion thermique + soufflage assisté », équipé d'un mécanisme de commande à ressort de type CTB-1, conforme aux normes nationales et internationales, et possédant d'excellentes performances d'extinction d'arc, une sécurité élevée et des caractéristiques de fonctionnement stables. En tant que fiable fournisseur, Usune s’engage à fournir des appareillages haute tension durables et de haute qualité. Son circuit LW36-110 SF6 Le disjoncteur a été largement utilisé dans des projets clés tels que les réseaux électriques et les parcs industriels, fournissant une alimentation électrique fiable pour la construction d'infrastructures.

Avantages principaux

1. Technologie avancée d’extinction d’arc

Utilisant un principe unique d'extinction d'arc « expansion thermique + soufflage assisté », il présente un arc court temps d'extinction, longue durée de vie électrique et faible bruit de fonctionnement, améliorant efficacement la stabilité de l'alimentation électrique.

2. Hautes performances de sécurité

Utilisant le gaz SF6 comme moyen d'isolation et d'extinction d'arc, il offre une excellente isolation et extinction d'arc. performances, éliminant le risque de combustion et d’explosion, ce qui le rend adapté aux zones densément peuplées.

3. Mécanisme de fonctionnement stable

Equipé d'un mécanisme de commande à ressort de type CTB-1, il présente une structure simple et compacte, sûre et fiable Fonctionnement et fortes capacités anti-interférences.

4. Conformité aux normes internationales

Entièrement conforme aux normes GB1984-2003 « Disjoncteurs haute tension CA » et IEC62271-100, 2001 « Appareillage haute tension » et Appareillage de commande — Partie 100 : Disjoncteurs haute tension », répondant aux exigences techniques de l'alimentation électrique mondiale projets.

Conditions environnementales applicables

Le disjoncteur haute tension Sf6 est conçu pour une utilisation en extérieur, offrant une forte adaptabilité environnementale et aptitude à diverses conditions de fonctionnement difficiles :

1. Température ambiante : -30 ℃ ~ +40 ℃
2. Altitude : ≤3000m
3. Humidité relative : moyenne quotidienne ≤95 %, moyenne mensuelle ≤90 % (à 25℃)
4. Pression du vent ≤700Pa ; Épaisseur de givrage ≤10 mm
5. Intensité sismique : accélération horizontale ≤0,3 g, accélération verticale ≤0,15 g
6. Aucun environnement inflammable, explosif, chimiquement corrosif ou fortement vibrant

Structure du produit et principe de fonctionnement

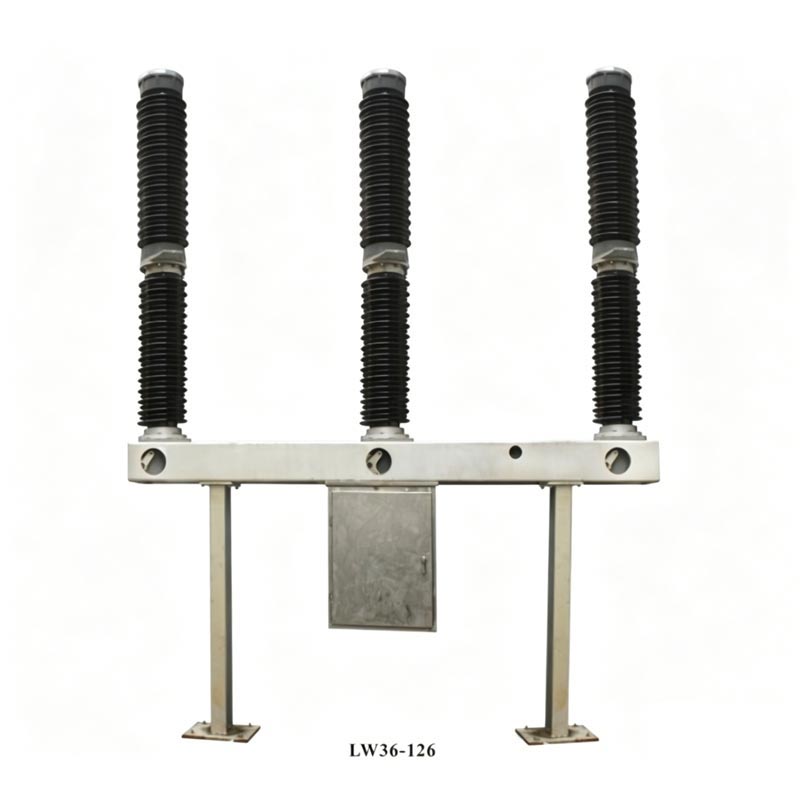

1. Structure globale

Le disjoncteur haute tension Sf6 adopte une structure d'extinction d'arc auto-extinguible intégrée. Chaque phase est un monopilier à rupture unique (POLE). Chaque disjoncteur est constitué de trois phases, installées sur le même châssis, et actionné par un mécanisme à ressort, les trois phases étant liées mécaniquement. Le dessus du produit comporte un une douille en porcelaine de chambre d'extinction d'arc, la section médiane contient une douille et un cadre de support en porcelaine, et le boîtier du mécanisme est suspendu au-dessous du centre du cadre, abritant un mécanisme à ressort et un système électrique composants de contrôle. Un contrôleur de densité de gaz SF6 est installé à l'avant du cadre, qui est supporté aux deux se termine par des supports.

2 composants et fonctions clés

- Unité d'extinction d'arc : utilise une structure d'extinction d'arc auto-alimentée. Lorsque le disjoncteur se déclenche, le La dilatation thermique à haute pression à l'intérieur du cylindre éteint l'arc, garantissant ainsi un fonctionnement rapide et efficace. extinction.
- Dispositif d'isolation de support : prend en charge l'isolateur de la chambre d'extinction d'arc et fournit une isolation à la terre pour composants sous tension ; la tige isolante relie le bras de commande et la tige d'arrêt, assurant la sécurité de l'isolation.
- Adsorbant : Installé à l'intérieur du couvercle supérieur de la chambre d'extinction d'arc, il maintient le gaz SF6 sec et absorbe gaz de décomposition produits par la décomposition en arc. Il doit être remplacé lors de la maintenance.
- Structure de prévention des fuites : utilise une combinaison d'étanchéité statique (joint torique + produit d'étanchéité) et d'étanchéité dynamique (joint de compression à ressort), atteignant un taux de fuite annuel de gaz SF6 de ≤0,5 %. - Mécanisme à ressort : Permet opérations d'ouverture, de fermeture et de refermeture avec une vitesse d'action rapide (temps de fermeture ≤ 145 ms, temps d'ouverture ≤ 60 ms), stable performances et prend en charge le stockage d’énergie manuel et électrique.

3. Principe de fonctionnement

- Position de fermeture : le courant du système circule à travers les bornes, la tige de support de contact fixe, le contact principal fixe, contact principal mobile, cylindre, contact intermédiaire et bride intermédiaire, formant un circuit à travers le bornes.
- Opération d'ouverture : Sous l'action du mécanisme de commande, le bras de commande tire la tige isolante, le piston tige, cylindre, contact d'arc mobile et buse vers le bas ; un arc est généré lorsque les contacts mobiles et fixes séparer. Une fois que le système de contact mobile se déplace vers une position spécifique, la buse s'ouvre, comprimant le gaz SF6 pour souffler l'arc, éteignant l'arc lorsque le courant passe à zéro.
- Manœuvre de fermeture : La commande entraîne le contact mobile vers le haut jusqu'à la position de fermeture, tandis que le SF6 le gaz entre dans la bouteille, se préparant à la prochaine ouverture.

Paramètres techniques clés

Le disjoncteur Usune LW36-110 SF6 offre d'excellentes performances techniques, avec des paramètres clés répondant aux exigences élevées normes des systèmes électriques 110kV, garantissant un fonctionnement stable et efficace.

Référence du projet

Projet de lancement de fusée Cas-space

Rapport d'essai

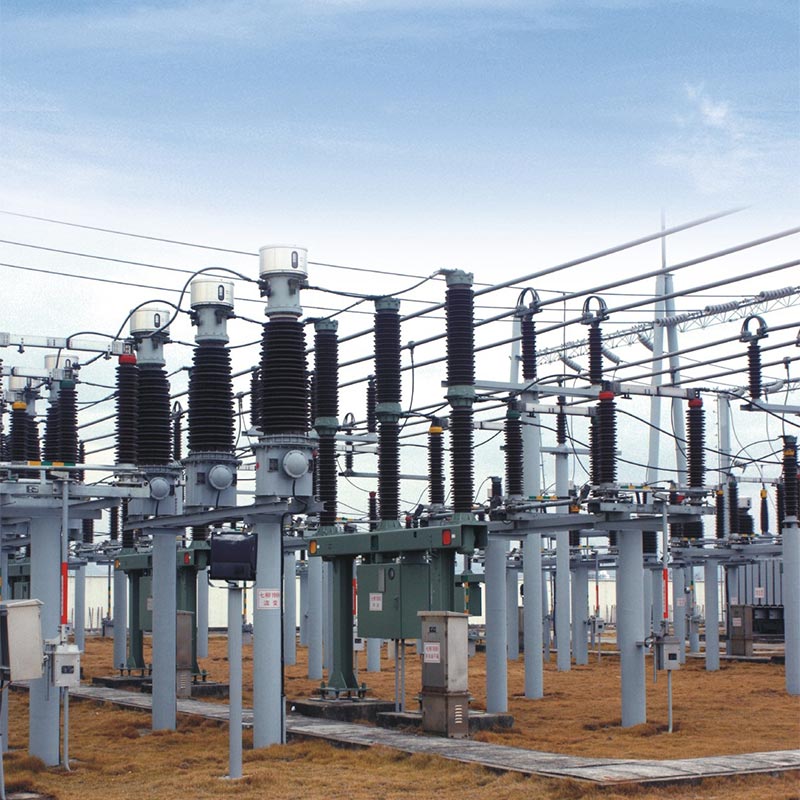

Cas d'application pratique

Étude de cas : Projet de mise à niveau du réseau électrique 110 kV dans le nord de la Chine

Contexte du projet : Un réseau électrique de 110 kV dans le nord de la Chine devait moderniser son appareillage de commutation vieillissant pour améliorer la puissance. stabilité et sécurité de l'approvisionnement, face à des environnements difficiles tels que les basses températures hivernales (-25 ℃) et les vents violents pression.

Application du produit : Le projet a sélectionné 20 disjoncteurs Usune LW36-110 SF6. Leur adaptabilité à basse température (-30 ℃ ~ + 40 ℃) et d'excellentes performances d'extinction d'arc ont résolu efficacement le problème du fonctionnement instable de matériel vieillissant à basse température.

Résultats de l'application : Depuis sa mise en service en 2022, l'équipement a fonctionné de manière stable pendant quatre ans sans panne d'extinction d'arc, fuite de gaz ou autres défauts. Le taux annuel de fiabilité de l'alimentation électrique a augmenté de 0,8%, garantissant ainsi une alimentation électrique normale aux résidents et aux entreprises industrielles de la région.

FAQ

Q1 : Quelle est la durée de vie du disjoncteur haute tension SF6 Usune LW36-110 et quel est l'entretien requis pendant le fonctionnement ?

A1 : Le produit a une durée de vie mécanique de 6 000 cycles et une durée de vie continue allant jusqu'à 12 ans dans des conditions normales. entretien. La maintenance de routine comprend des inspections visuelles hebdomadaires (intégrité de l'isolant, pression du gaz SF6, etc.) et entretien annuel tous les 3 ans (nettoyage des isolants, mesure de la résistance du circuit principal, etc.). Un majeur une révision est nécessaire lorsque les conditions de maintenance sont remplies (par exemple, 12 ans de fonctionnement continu, 2 000 courants nominaux interruptions, etc). Le fabricant Usune fournit des conseils de maintenance professionnels et une fourniture de pièces de rechange pour garantir fonctionnement stable à long terme de l'équipement.

Q2 : Que faut-il faire si une fuite de gaz SF6 se produit dans le disjoncteur et y a-t-il des risques pour la sécurité ?

A2 : Ce produit adopte une double structure étanche (joint statique + joint dynamique), avec un taux de fuite annuel ≤0,5%, bien en dessous de la norme nationale. Si une fuite est détectée, le point de fuite peut être localisé à l'aide d'une fuite de gaz SF6 détecteur. Après la coupure de courant, le mastic ou le joint torique peut être remplacé. Le gaz SF6 est non toxique et ininflammable, mais des fuites excessives peuvent affecter les performances d’isolation et d’extinction d’arc de l’équipement. Le produit est équipé avec un contrôleur de densité de gaz SF6 ; il déclenche une alarme lorsque la pression est inférieure à la valeur d'alarme (0,45 ± 0,03 MPa) et se verrouille fonctionnement lorsque la pression est inférieure à la pression de verrouillage (0,40 ± 0,03 MPa), évitant ainsi les risques de sécurité.
