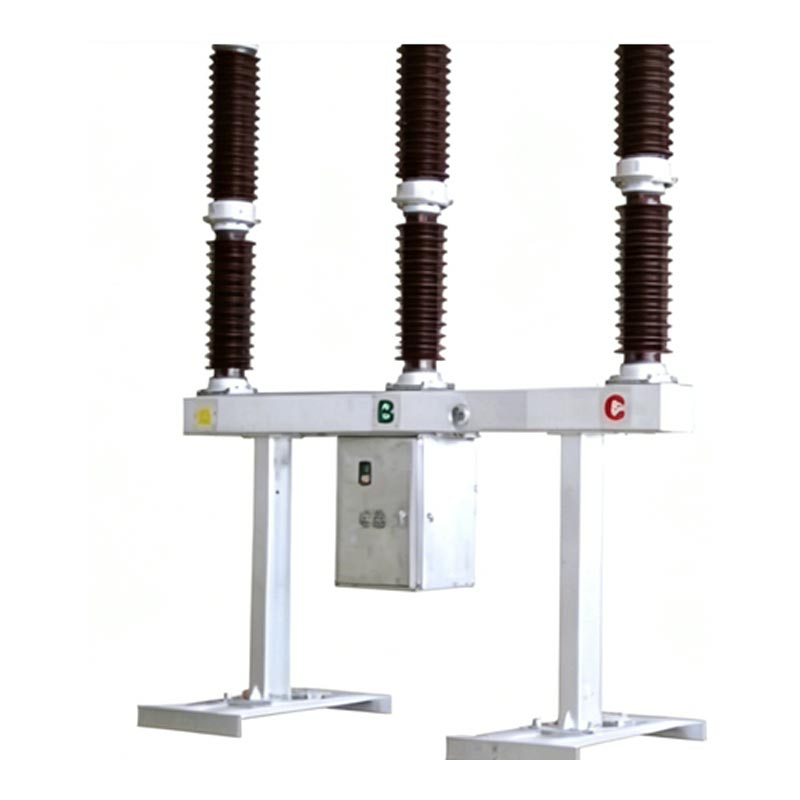

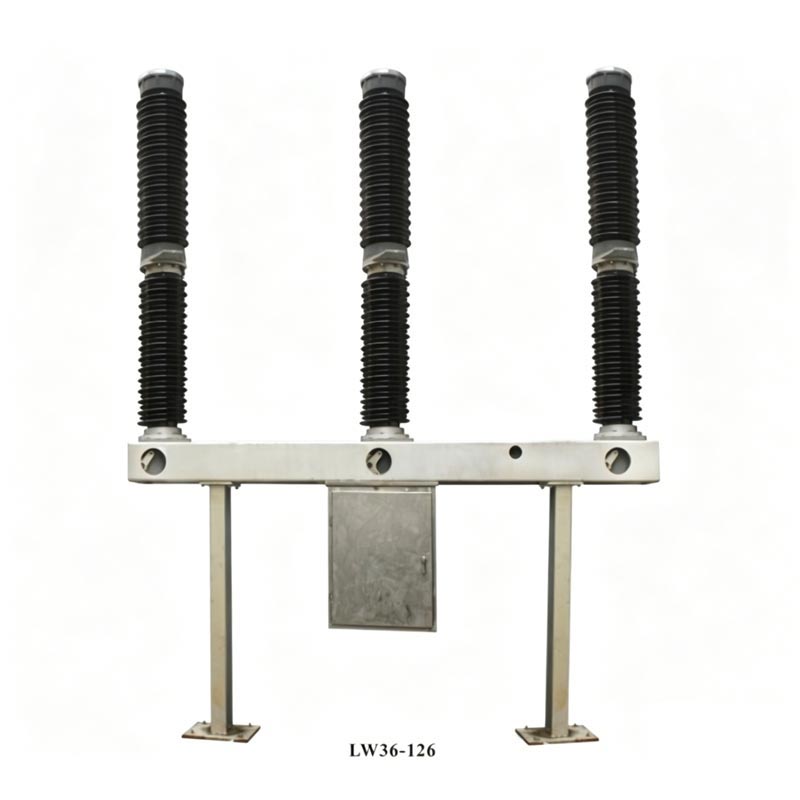

Le disjoncteur à hexafluorure de soufre Usune LW36-110 126 kV est un dispositif essentiel pour le contrôle et la protection des Systèmes de transmission et de transformation 110 kV et peut également être utilisé comme disjoncteur de liaison et équipement de commutation groupe. Le produit adopte une structure intégrée d'extinction d'arc auto-alimentée, avec chaque phase comme support unique, unité à simple coupure. Les trois phases sont installées sur le même châssis, réalisant une liaison mécanique via un ressort mécanisme de fonctionnement. Le dessus du produit contient la bague en porcelaine de la chambre d'extinction d'arc, la section centrale contient la bague de support et le cadre en porcelaine, et le boîtier du mécanisme contenant les composants de commande électrique est suspendu sous le cadre, ce qui donne une structure compacte et un fonctionnement pratique.
Conforme aux normes chinoises GB1984-2003 « Disjoncteurs haute tension CA » et IEC62271-100 : 2001 « Haute tension Appareillage de commutation et appareillage de commande — Partie 100 : Disjoncteurs haute tension », et a passé avec succès des tests rigoureux en usine et certification pour garantir la conformité et la fiabilité des produits.
Utilise le principe d'extinction de l'arc « expansion thermique + soufflage assisté », ce qui entraîne un arc court temps d'extinction, longue durée de vie électrique et faible bruit de fonctionnement ; utilise du gaz SF6 avec une excellente isolation et un excellent arc Propriétés extinctrices comme milieu, éliminant le risque de combustion et d'explosion, le rendant approprié pour zones densément peuplées.
Le mécanisme à ressort a une durée de vie mécanique allant jusqu'à 6 000 cycles, un taux de fuite annuel de gaz SF6 ≤ 0,5 %, et une résistance du circuit principal de ≤80μΩ. Les paramètres techniques complets et les données de test vérifient la stabilité du produit.
Largement adaptable aux environnements extérieurs difficiles, avec une plage de température ambiante de -30℃ à +40℃ et une altitude de ≤3000 mètres. Forte résistance au vent, à la glace et aux tremblements de terre, répondant aux besoins de divers scénarios de projets électriques.
Le disjoncteur à l'hexafluorure de soufre 126 kV offre d'excellentes performances électriques, avec des paramètres de base répondant aux normes élevées des équipements électriques 126 kV, garantissant un fonctionnement stable dans les systèmes électriques complexes. Noyau clé les paramètres sont les suivants :
| Article | Unité | Paramètre technique |
| Tension nominale | kV | 110 |
| Courant nominal | A | 3150 |
| Courant de coupure de court-circuit nominal | kA | 40 |
| Pression nominale du gaz SF6 (20 ℃) | MPa | 0.5 |
| Heure de fermeture | MS | ≤145 |
| Heure d'ouverture | MS | ≤60 |
| Durée de vie mécanique | Fois | 6000 |
Le disjoncteur à l'hexafluorure de soufre 126 kV se compose de trois phases, chacune équipée d'un interrupteur auto-alimenté. chambre d'extinction d'arc, dispositif d'isolation de support, adsorbant et structure étanche. Utilisations du scellement statique Des joints toriques et un produit d'étanchéité, tandis que l'étanchéité dynamique utilise une étanchéité par compression à ressort, garantissant une excellente étanchéité à l'air. Le la partie de transmission relie le disjoncteur unipolaire et le mécanisme de commande, transmettant efficacement force opérationnelle; le mécanisme de commande à ressort est doté d'un boîtier de mécanisme intégré, fournissant une énergie électrique manuelle fonctions de stockage et de réenclenchement, offrant un fonctionnement flexible et fiable.
1. État de fermeture : le courant du système forme un circuit à travers les bornes, les contacts fixes, les contacts mobiles, les cylindres,
et contacts intermédiaires, assurant une transmission normale de la puissance.
2. Opération de déclenchement : Sous l'action du mécanisme de commande, le contact mobile se déplace vers le bas, générant un
arc électrique lorsque les contacts mobiles et fixes se séparent ; le gaz SF6 comprimé dans la bouteille souffle l'arc
à travers la buse, et l'arc s'éteint lorsque le courant passe à zéro.
3. Système de gaz SF6 : équipé d'un densimètre SF6 intégré et d'un contrôleur avec compensation de température, il
peut surveiller la pression du gaz en temps réel. Lorsque la pression est trop basse, une alarme se déclenche et le mécanisme est
verrouillé pour éviter tout dommage mécanique.

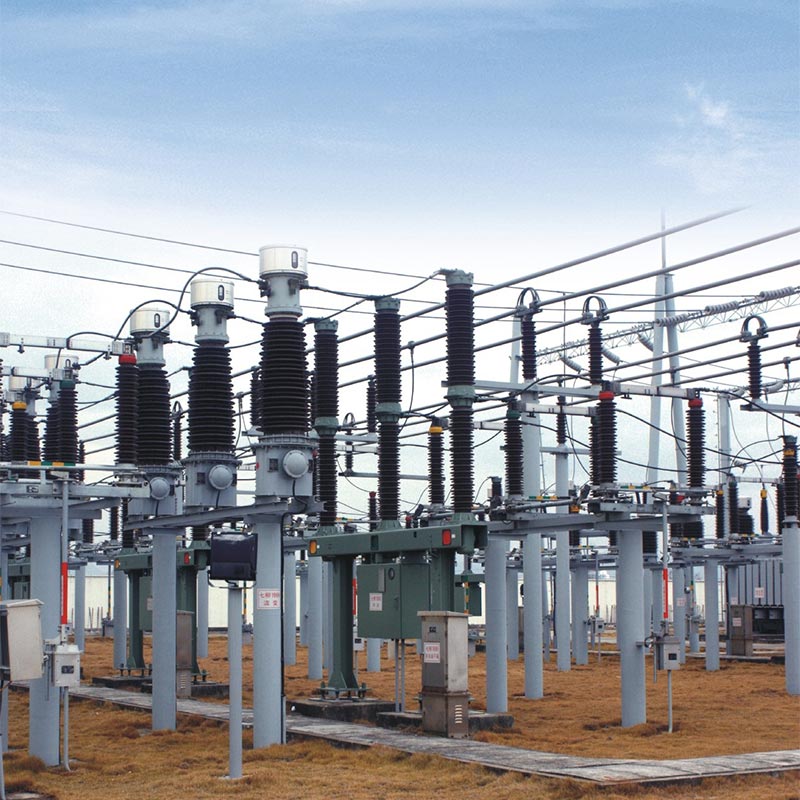

En 2024, le disjoncteur à hexafluorure de soufre Usune LW36-110 126 kV a été appliqué avec succès à une clé 110 kV. projet de transmission et de transformation dans le nord de la Chine. Ce projet visait à résoudre le problème de l'insuffisance capacité d’approvisionnement en électricité dans les zones rurales et périurbaines. Le site du projet présente une grande différence de température (-25 ℃ à +38℃) et des tempêtes de sable fréquentes, imposant des exigences extrêmement élevées en matière d'adaptabilité environnementale et de fiabilité des l'équipement électrique.
En tant que fournisseur désigné pour ce projet, Usune a fourni 28 disjoncteurs LW36-110. L'usine a expédié des techniciens professionnels pour fournir des conseils sur site pour l'installation, la mise en service et les essais de fonctionnement. Après huit mois de fonctionnement stable, le produit n'a atteint aucune panne, avec un taux de fuite de gaz SF6 bien inférieur au exigences standard (test réel ≤0,3 %), et la vitesse de réponse d'ouverture et de fermeture répondait pleinement à la conception du projet normes. Après la mise en service du projet, il a effectivement amélioré la stabilité du réseau électrique local, réduit les pannes de courant causées par des pannes d'équipement et a reçu une grande reconnaissance de la part du propriétaire du projet et des autorités locales Département de l'énergie, vérifiant pleinement l'excellente adaptabilité environnementale et les performances de fonctionnement fiables du Utilisez un disjoncteur SF6 126kV dans des conditions de travail réelles.
A1 : La durée de vie mécanique du produit est de 6 000 cycles et la durée de vie continue recommandée est de 12 ans. Clé points de maintenance : Contrôles de routine hebdomadaires (intégrité de l'isolant, pression du gaz SF6, etc.) ; entretien annuel tous les 3 ans (nettoyage des isolateurs, mesure de la résistance du circuit principal, etc.) ; lorsque le produit atteint le les conditions de maintenance (par exemple 20 coupures de court-circuit à pleine capacité), les contacts d'arc, l'adsorbant et les bagues d'étanchéité doivent être remplacés. Le fabricant enverra du personnel professionnel pour fournir des conseils sur place pour la maintenance.
R2 : Oui. Ce produit est spécialement conçu pour les environnements extérieurs difficiles, avec une forte adaptabilité aux hautes températures. altitudes et basses températures. Il convient à des altitudes allant jusqu'à 3 000 mètres et peut résister à des températures aussi basses jusqu'à -30 ℃, répondant pleinement aux besoins des régions de haute altitude et glaciales telles que l'ouest de la Chine. Par ailleurs, le le boîtier du mécanisme est doté d'un chauffage intégré, offrant une protection contre l'humidité et le gel en cas de pluie, de neige et de froid intense saisons, assurant un fonctionnement stable.
Zhejiang Usune Electric Co., Ltd., en tant que fabricant professionnel d'équipements électriques à haute tension en Chine, possède une ligne de production complète et un système de contrôle de qualité strict. L'usine est équipée de technologies avancées Équipement de test, et chaque produit est soumis à des tests de mise sous vide, de remplissage de gaz et de performances mécaniques avant quitter l'usine pour assurer la qualité du produit. En tant que fournisseur fiable, Usune fournit un service après-vente unique, y compris les conseils d'installation sur site, la mise en service, la formation à la maintenance et la fourniture de pièces de rechange. Un professionnel L'équipe technique répond rapidement aux besoins des utilisateurs, garantissant un fonctionnement stable à long terme de l'équipement.
