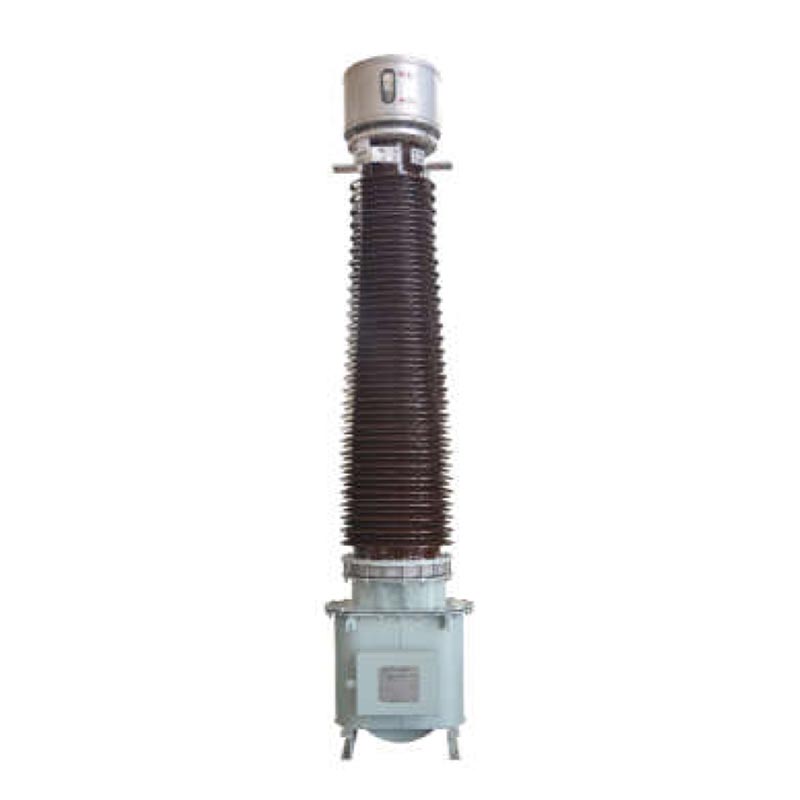

Le transformateur de courant Usune LB6-110 kV est un dispositif de détection de courant extérieur de haute précision adapté à l'alimentation moyenne et haute tension. grilles. Il adopte une structure modulaire et une conception d'enroulement secondaire multigroupe. La méthode de câblage peut être ajustée via plaques de connexion externes dans le conservateur d'huile supérieur, permettant une commutation flexible entre les deux rapports de courant pour répondre les besoins actuels de détection et de protection contre les défauts de différentes conditions de fonctionnement.
Ce produit est conforme à la norme nationale GB/T20840.2-2014 et aux normes électrotechniques internationales CEI. Il comprend des modèles standard, haute altitude et résistants à la pollution, offrant une excellente mesure et protection précision. Adapté aux conditions extérieures conventionnelles et difficiles, il s'agit d'un équipement de support courant pour systèmes domestiques de transmission et de distribution d’énergie de 110 kV.
Le modèle de produit complet est LB6-110kV (combinaison précision + rapport courant), avec segmentation claire et standardisée
explications :
- Modèle de base : L pour transformateur de courant, B pour avec niveau de protection, 6 pour le numéro de série de conception, 110 pour la tension nominale
110kV, W2 pour conception anti-pollution secondaire
- Combinaison de classes de précision : prend en charge plusieurs combinaisons d'enroulements telles que P/P/P/0,5 et P/P/0,2, dont 0,2/0,5
Enroulements de mesure de niveau et enroulements de protection de niveau 5P/10P, équilibrant une mesure de haute précision et un défaut fiable
protection.
- Spécification du rapport de courant : marqué 2 * a/c, prend en charge la commutation à double rapport de courant, la connexion en série est a/c,
la connexion parallèle est de 2 * a/c, le courant primaire couvre 2 × 50 A ~ 2 × 1 000 A, le courant secondaire est de 1 A/5 A, spécification complète
- Température ambiante : convient aux conditions de fonctionnement de -25 ℃ à +40 ℃, avec une température maximale quotidienne de +30 ℃.
Les exigences de température ultra-basse peuvent être personnalisées et négociées.
- Altitude : Modèle standard adapté aux altitudes ≤1000m ; Modèle haute altitude GYW adapté aux altitudes ≤4000m.
- Adaptabilité environnementale : Distance d'isolement sélectionnable de 16 mm/KV à 31 mm/KV, adaptée à divers scénarios
y compris les applications conventionnelles de protection contre la corrosion côtière et d'antisalissure à haute altitude.
Utilise une technologie d'isolation capacitive en papier huilé, avec du papier pour câble haute tension enveloppant le noyau de l'enroulement primaire. Il comporte une couche de blindage de condensateur multicouche, la couche interne étant connectée à la haute tension et la couche externe couche mise à la terre, ce qui entraîne une répartition uniforme du champ électrique et une sécurité d'isolation considérablement améliorée marge.
L'enroulement primaire a une structure en forme de U. Les modèles de 2 × 400 A et moins utilisent du fil de cuivre plat enveloppé de papier, tandis que les modèles de 2 × 500 A ~ 2 × 1 000 A utilisent des tubes en aluminium doubles semi-circulaires, offrant une forte capacité de charge de courant. Le L'enroulement est divisé en deux sections avec quatre bornes, permettant une commutation flexible entre deux rapports de courant.
Un vase d'expansion métallique est installé en haut pour compenser automatiquement la dilatation et la contraction de volume d'huile de transformateur causé par les changements de température, l'isolant de l'air interne et externe, empêchant l'humidité et le vieillissement de l'huile, et prolongeant la durée de vie de l'équipement.
Des trous de levage pré-percés au fond du réservoir facilitent le levage de l'équipement ; plusieurs boulons de mise à la terre garantissent mise à la terre fiable de l'équipement et des enroulements secondaires ; la boîte de jonction est équipée de pinces dédiées pour câblage standardisé et sécurisé.
Tension de fonctionnement nominale 110 kV, tension de fonctionnement maximale 126 kV, fréquence nominale 50 Hz, polarité soustractive.
Isolation interne primaire au secondaire et terre 185kV/1min, secondaire à la terre 3kV/1min ; isolation extérieure tension d'essai sec 230 kV, tension d'essai humide 185 kV, tension de tenue aux chocs de foudre anti-pollution à haute altitude le pic atteint 560kV.
Erreur de mesure de qualité 0,2/0,5, différence de phase minimale, répondant aux exigences de mesure de haute précision ; faible composite erreur pour le niveau de protection 5P/10P, permettant une réponse rapide aux courants de défaut du réseau.
Courant de stabilité thermique 5,3KA~45KA, courant de stabilité dynamique 13KA~115KA, capable de résister au réseau impacts de court-circuit et présentant une forte stabilité opérationnelle.

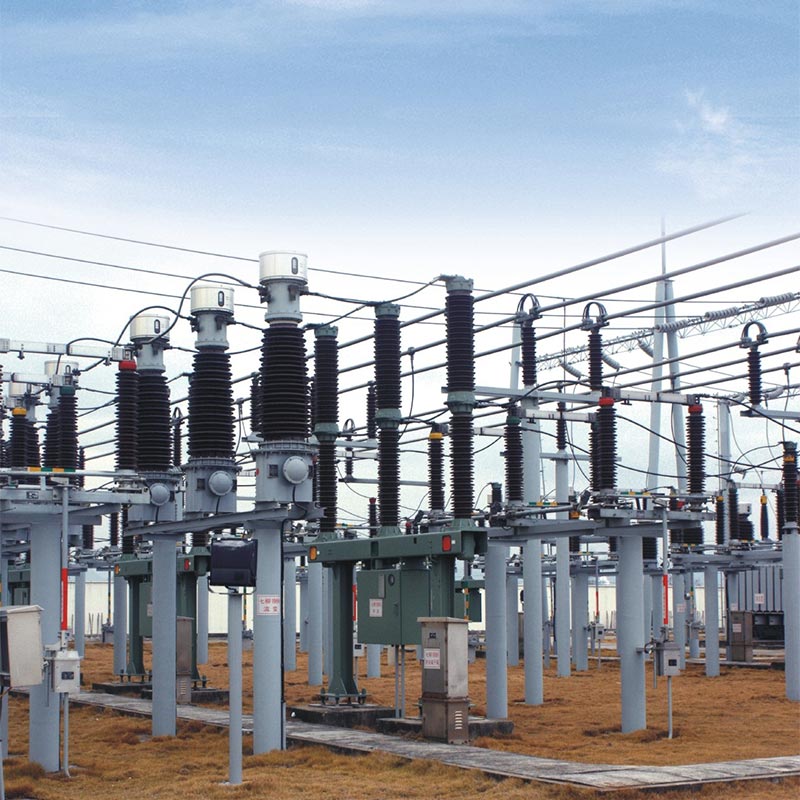

Cas : Projet de mise à niveau de la sous-station urbaine de 110 kV du Zhejiang
En 2024, le projet de mise à niveau de la sous-station 110 kV de la banlieue de Zhejiang Jiaxing impliquait l'achat en gros de 32 Usune Transformateurs de courant LB6-110kV-2×300/5 (5P30/5P30/0,5). Situé dans une grappe industrielle à forte charge fluctuations, le projet nécessitait une précision de mesure et une sensibilité de protection extrêmement élevées. Après la mise en service, l'équipement peut collecter avec précision les données de courant du bus, permettant une surveillance de la charge en temps réel et un déclenchement rapide des pannes. Les données opérationnelles annuelles montrent que l'erreur de mesure est bien inférieure à la limite standard nationale et que la protection les actions sont précises et fiables, résolvant complètement les imprécisions de mesure des équipements plus anciens.
Avant l'installation, une inspection visuelle est nécessaire pour éliminer les défauts tels que les bagues en porcelaine endommagées, l'huile fuites et paramètres de plaque signalétique incompatibles ; vérifier que le niveau d'huile du détendeur correspond à la température ambiante, et ajoutez de l'huile de transformateur qualifiée (rigidité électrique ≥45kV) si le niveau d'huile est bas.
L'équipement doit être transporté et levé verticalement tout au long du processus, avec un angle d'inclinaison de transport ≤15°. Le levage n'est autorisé que par les trous de levage inférieurs ; stress sur les bagues en porcelaine et l'huile restaurateur est strictement interdit. La force de traction horizontale maximale au niveau de la borne primaire P1 est ≤ 2 000 N, et en P2, c'est ≤3000N ; le corps de l'équipement et la couche de blindage doivent être mis à la terre de manière fiable pour garantir la sécurité opérationnelle.
Pendant le fonctionnement, l'enroulement secondaire ne doit pas être en circuit ouvert pour éviter les risques de haute tension et les dommages matériels. La structure entièrement scellée ne nécessite aucun entretien dans des conditions normales de fonctionnement. Vérifiez la propreté du bague en porcelaine et niveau d'huile tous les trimestres. Si le joint est endommagé ou si l'isolation est humide, renvoyez l'appareil au Usine pour le séchage sous vide et le remplacement de l'huile immédiatement.
Le transformateur de courant 110 kV doit être stocké dans un environnement sec et bien ventilé, évitant la lumière directe du soleil et la pluie. Le bas de le réservoir d'huile doit être à au moins 50 mm au-dessus du sol et la température de stockage doit être d'au moins -30 ℃. Après un an de stockage, la résistance d'isolation et le coefficient de perte diélectrique doivent être testés périodiquement. Si le la peinture s'écaille après un stockage prolongé, la repeinture doit être effectuée rapidement.

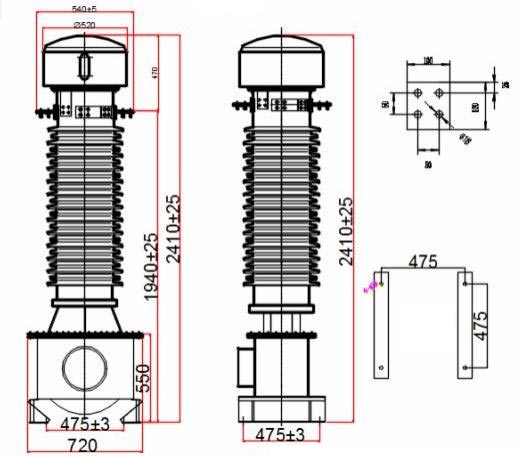

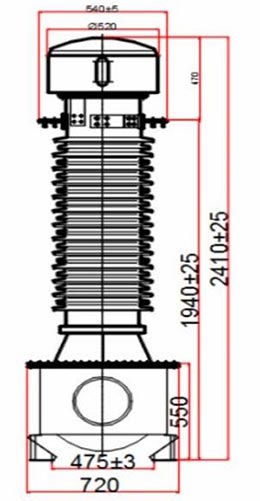

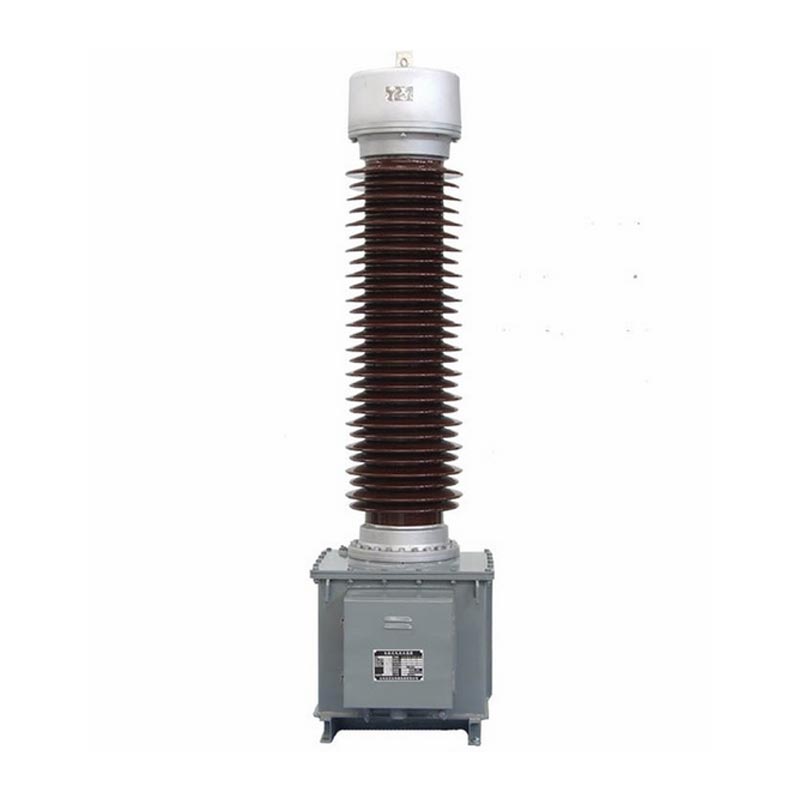

Aspect LB 6 - 110 kV et dimensions d'installation
Aucun remplacement d’équipement n’est requis. Ajustez simplement la méthode de câblage du connecteur externe sur l'huile supérieure conservateur : lorsque les enroulements primaires sont connectés en série, le rapport de courant de base est a/c ; lorsqu'il est connecté à en parallèle, c'est le double du rapport actuel 2*a/c. Le fonctionnement est simple et ne nécessite aucun équipement spécialisé, adaptable à différentes conditions de charge, réduisant efficacement les coûts de remplacement des équipements.
Les trois modèles partagent les mêmes performances électriques de base, avec des optimisations structurelles adaptées à des besoins spécifiques. scénarios : ① Le modèle standard est adapté aux environnements conventionnels jusqu'à 1000 m d'altitude, avec une ligne de fuite distance de 16 mm/KV ; ② Le modèle antipollution W2 est adapté aux zones côtières et industriellement polluées, avec une ligne de fuite de 20 mm/KV et résistance améliorée à la corrosion et à la pollution ; ③ Le modèle haute altitude GYW est convient aux zones de haute altitude jusqu'à 4 000 m, avec une ligne de fuite maximale de 31 mm/KV et peut résister à des basses températures pression et environnements à fort rayonnement ultraviolet.
Premièrement, l'enroulement secondaire doit fonctionner sous charge ou en court-circuit ; les circuits ouverts sont strictement interdits pour éviter les pannes de haute tension et les accidents corporels. Deuxièmement, assurez une mise à la terre fiable de la jonction boîte et le boulon de mise à la terre inférieur du réservoir d'huile, et que le fil de terre répond aux spécifications pour éviter l'électricité statique accumulation d’électricité. Troisièmement, pendant le fonctionnement normal, le démontage de la structure scellée et l'échantillonnage arbitraire sont interdit. Testez régulièrement les données de perte diélectrique et de décharge partielle pour garantir des performances d'isolation stables.
En tant que fabricant et fournisseur professionnel d'équipements électriques haute tension en Chine, le transformateur de courant LB6-110 kV d'Usune Electric présente des avantages significatifs : production en usine standardisée, strictement conforme aux normes nationales et internationales. normes industrielles, garantissant une précision stable et une forte adaptabilité environnementale ; et un entièrement scellé, conception sans entretien, réduisant considérablement les coûts d’exploitation et de maintenance ultérieurs. L'entreprise propose un service à guichet unique comprenant la sélection et la personnalisation, les conseils techniques, l'installation sur site et le service après-vente entretien. Les paramètres peuvent être optimisés en fonction des besoins du projet, fournissant une assurance fiable pour la sécurité et fonctionnement stable du système de réseau électrique 110kV.
