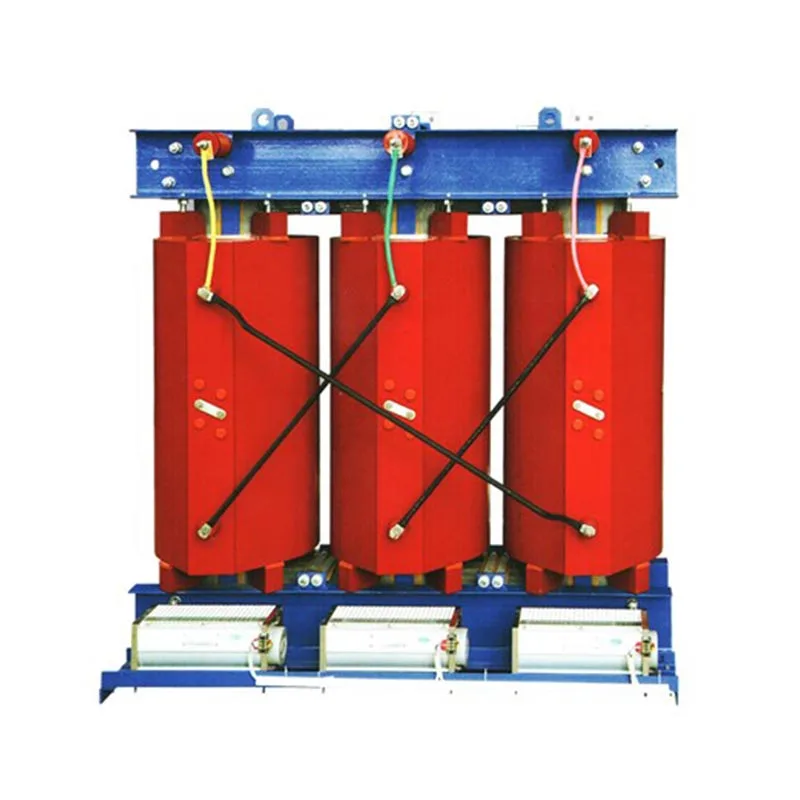

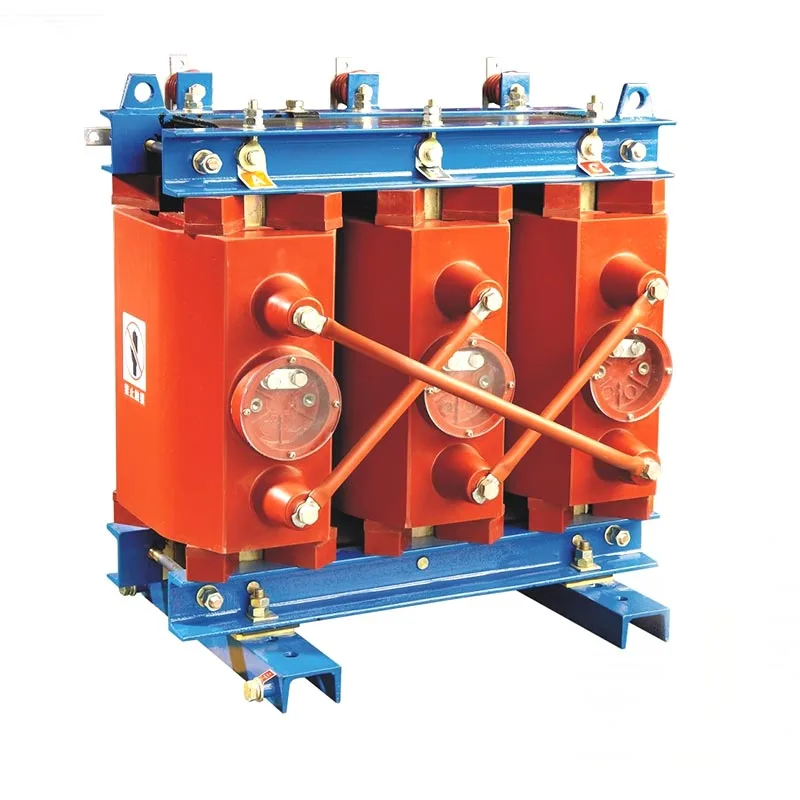

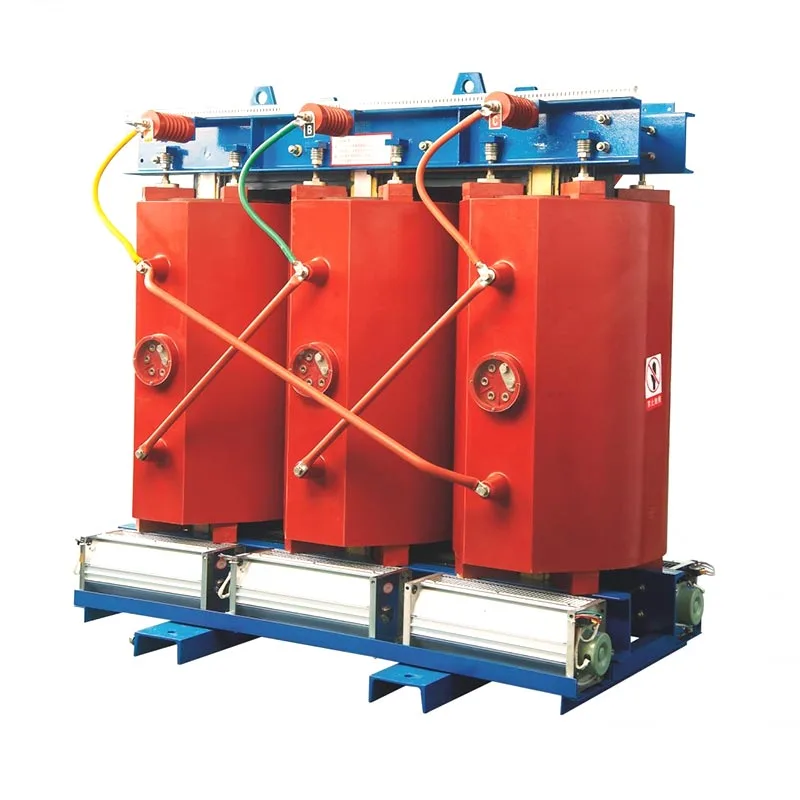

Le transformateur de type sec en résine époxy Usune 630 kVA est un transformateur de distribution sans huile conçu pour l'alimentation électrique intérieure. scénarios d’approvisionnement exigeant des normes de sécurité élevées. Il comporte des enroulements haute et basse tension encapsulés dans résine époxy résistante aux hautes températures et repose sur l'air pour l'isolation et la dissipation thermique. Cette conception élimine fondamentalement les risques de sécurité associés aux transformateurs immergés dans l'huile, tels que les fuites d'huile, les incendies et explosions et garantit zéro émission de gaz nocifs pendant le fonctionnement.
Adapté aux environnements intérieurs complexes caractérisés par une humidité élevée, de la poussière ou des altitudes élevées, cet équipement est largement utilisé dans les hôpitaux, les écoles, les stations de métro, les complexes commerciaux et les installations industrielles. La puissance nominale de 630 kVA est une spécification courante pour les applications de petite à moyenne puissance, l'équilibrage de la capacité d'alimentation, l'installation les besoins en espace et l'efficacité énergétique ; c'est un choix privilégié aussi bien pour les nouvelles installations que pour la rénovation des systèmes de distribution d’énergie intérieurs.
Il utilise des matériaux isolants en résine époxy de classe F résistant aux hautes températures et ne contient aucune huile isolante. Même dans des conditions extrêmes telles que des surcharges ou des courts-circuits, l'appareil ne prendra pas feu, n'explosera pas et ne fuira pas. C'est indice de sécurité élevé, entièrement conforme aux réglementations strictes en matière de sécurité incendie pour les bâtiments publics et souterrains espaces.
Le fonctionnement n’implique aucune contamination par l’huile ni dégagement de gaz toxiques/nocifs. Il ne nécessite aucun puits de pétrole dédié ou barrières coupe-feu et peuvent être installées directement à l'intérieur, réduisant efficacement les coûts de génie civil et s’aligner sur les tendances de l’industrie vers un développement à faibles émissions de carbone et respectueux de l’environnement.
Les structures optimisées d'enroulement du noyau et de la feuille réduisent considérablement le bruit des vibrations magnétiques et les partiels internes niveaux de décharge. Cela empêche le vieillissement de l'isolation causé par l'érosion électrique, garantissant ainsi un fonctionnement stable et continu. depuis plus de 20 ans.
Le noyau de fer est construit à partir de tôles d'acier au silicium à grains orientés de haute qualité, réduisant efficacement les charges à vide et les pertes de charge. Pour les projets commerciaux et industriels impliquant une exploitation à long terme, cela réduit considérablement consommation d’énergie et améliore les taux d’utilisation de l’énergie électrique.
Le transformateur de type sec en résine époxy de 630 kVA utilise une isolation par air et une structure de refroidissement naturelle ou à air pulsé. Il élimine le besoin de remplacement, de test ou de filtration périodique de l'huile isolante ; entretien courant ne nécessite qu'un simple dépoussiérage et un nettoyage, réduisant considérablement les coûts de main-d'œuvre et de matériaux pour une utilisation continue. opérations.
Il fonctionne de manière stable à des températures ambiantes allant de -20°C à +40°C, à des altitudes allant jusqu'à 1 000 mètres et dans humidité relative ≤95% (sans condensation). Il convient aux environnements d'exploitation complexes tels que le sous-sol tunnels, installations industrielles poussiéreuses et services médicaux très humides.
L'unité est compacte et légère, occupant un minimum d'espace dans la salle de distribution électrique. Sa modularité, la structure standardisée facilite le transport et le levage, tandis que le processus d'assemblage sur site est simple, ne nécessitant aucune infrastructure de génie civil de soutien complexe.
Le transformateur de type sec en résine époxy Usune 630 kVA fonctionne sur le principe de l'induction électromagnétique. Doté d'une structure d'isolation et de dissipation thermique sans huile, distinctement différente des systèmes traditionnels immergés dans l'huile. transformateurs - son fonctionnement se déroule comme suit :
1. Le courant alternatif (AC) entre dans l'enroulement primaire, générant un flux magnétique alternatif en constante évolution à l'intérieur du noyau de fer laminé ;
2. Le flux magnétique alternatif pénètre dans l'enroulement secondaire, induisant une force électromotrice alternative (FEM) dans la bobine secondaire par induction électromagnétique ;
3. En fonction du rapport de spires entre les enroulements primaire et secondaire, la tension alternative est augmentée ou diminuée jusqu'à obtenir une transmission de puissance stable ;
4. En utilisant l'air comme moyen d'isolation et de dissipation thermique, les enroulements et le noyau dissipent la chaleur via des voies naturelles. ventilateurs à convection ou à air pulsé, exécutant en toute sécurité la conversion de tension et la transmission de puissance.
| Article | Norme technique |
| Capacité nominale | 30～2500 kVA (modèle standard 630 kVA) |
| Tension nominale haute tension | 10kV/10,5kV |
| Tension nominale basse tension | 0,4kV |
| Fréquence nominale | Double fréquence 50/60 Hz |
| Groupe vectoriel | Dyna11 |
| Tension d'impédance | 4 % ~ 6 %, configuration standard 6 % |
| Article | Norme technique |
| Plage de température ambiante | -20 ℃ ~ + 40 ℃ |
| Altitude maximale applicable | ≤1000m |
| Humidité relative | ≤95 %, aucune condensation autorisée |
| Emplacement d'installation standard | Espace intérieur |
Un hôpital tertiaire de catégorie A du Zhejiang a acheté deux transformateurs secs en résine époxy Usune de 630 kVA pour l'alimentation électrique. aux salles de patients et aux équipements médicaux de précision. Tirant parti du produit sans huile, ignifuge, silencieux et caractéristiques de faible décharge partielle, la solution élimine les risques d'incendie dans les établissements médicaux et évite le bruit de déranger les patients, tout en garantissant une alimentation électrique stable pour les équipements de précision tels que les scanners CT et IRM. L'équipement a fonctionné de manière fluide et continue pendant trois ans sans nécessiter de temps d'arrêt pour maintenance.
Une ligne de métro dans une ville chinoise a déployé quatre transformateurs secs Usune de 630 kVA dans la salle de distribution électrique de une station de métro. Relever les défis des espaces souterrains, tels qu'une humidité élevée, une mauvaise ventilation, exigences strictes en matière de sécurité incendie et espace d'installation limité : le produit est parfaitement adapté aux tunnels normes opérationnelles. Ses avantages incluent la résistance à l'humidité et à la poussière, antidéflagrant et ignifuge capacités et un encombrement compact, garantissant une alimentation électrique sûre pour les systèmes auxiliaires du métro.
A1 : Premièrement, il est totalement sans huile, éliminant ainsi les risques d’incendie, d’explosion et de fuite d’huile ; il ne nécessite pas de puits de pétrole ou des installations d'isolation incendie, ce qui le rend adapté à divers environnements intérieurs fermés. Deuxièmement, il ne produit aucun émissions nocives pendant le fonctionnement et ne nécessite aucune vidange d'huile ni entretien connexe, ce qui réduit considérablement coûts d’exploitation et d’entretien à long terme. Troisièmement, ses performances à faible bruit et à faible décharge partielle protègent les équipements médicaux et médicaux sensibles. Équipement de précision automatisé contre les interférences de fluctuation de tension, ce qui en fait un choix sûr et privilégié pour les zones à fort trafic comme les écoles, les hôpitaux et les métros.
R2 : Oui. Usune utilise un processus d'encapsulation intégral optimisé en résine époxy qui enveloppe entièrement les enroulements, bloquant efficacement la pénétration de l'humidité et de la poussière. Le produit fonctionne de manière stable dans des environnements intérieurs poussiéreux avec niveaux d'humidité jusqu'à 95% (sans condensation). Pour les environnements avec des niveaux de poussière extrêmes, un boîtier de protection personnalisé peuvent être ajoutés pour améliorer la résilience environnementale sans compromettre la dissipation thermique.
A3 : Le modèle standard prend en charge le fonctionnement à double fréquence (50/60 Hz) et est conforme aux spécifications du réseau dans la plupart des cas. pays du monde entier. Il dispose d'une entrée haute tension de 10 kV/10,5 kV et d'une sortie basse tension de 0,4 kV, utilise un Dyn11 groupe de connexion et a une tension d'impédance standard de 6%. Pour les exigences concernant une tension spécifique, impédance ou paramètres de capacité, notre usine propose une production personnalisée adaptée au réseau spécifique spécifications de votre projet.
Profil de marque et conclusionEnraciné en Chine et avec plus d'une décennie d'expérience approfondie dans le domaine des équipements électriques industrie, Zhejiang Usune Electric Co., Ltd. est un fournisseur de confiance de transformateurs de type sec en résine époxy. Nous mettons en œuvre contrôle de qualité complet tout au long du processus, depuis l'inspection de l'acier au silicium brut entrant matériaux aux tests de décharge partielle des produits finis, garantissant que tous les produits de la série 630 kVA répondent normes internationales de l’industrie électrique. Tirer parti des ventes directes d'usine, des conceptions personnalisées et d'un guichet unique support technique après-vente, nous fournissons des solutions de sous-stations intérieures sûres, économes en énergie et durables pour projets commerciaux, médicaux, de transport et industriels dans le monde entier.
