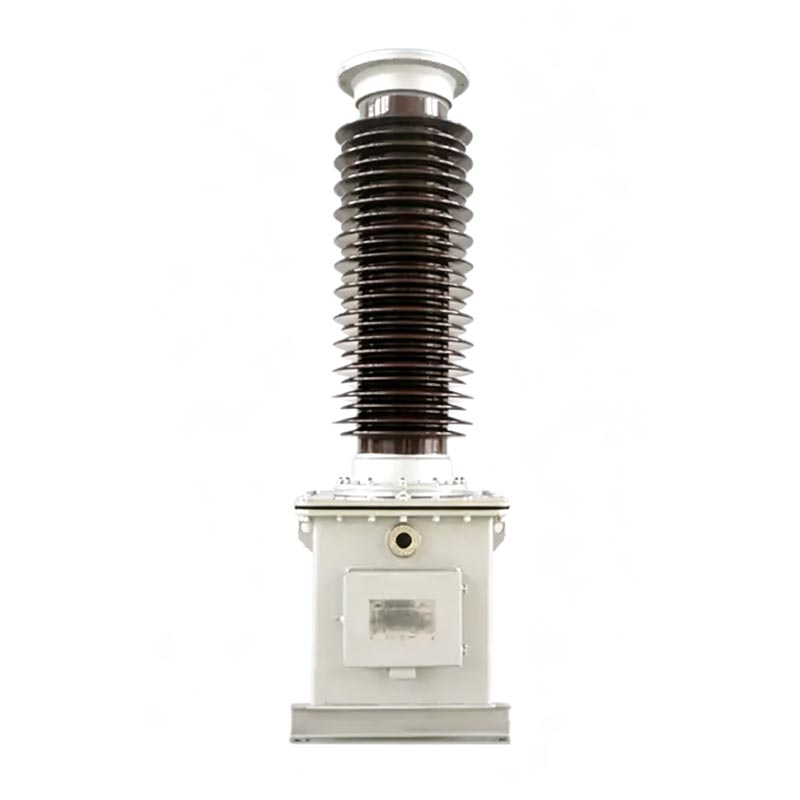

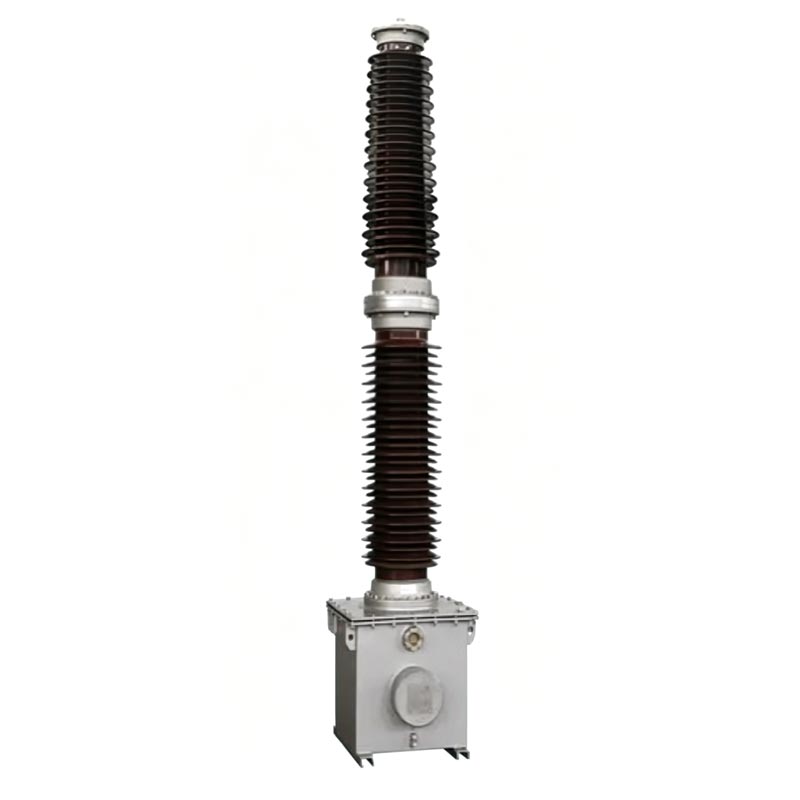

Le transformateur de tension extérieur Usune TYD couvre tous les niveaux de tension de 35 kV à 220 kV, convertissant la haute tension systèmes aux signaux basse tension standard 100/√3 V ou 100 V pour répondre aux besoins de mesure d'énergie, de mesure de tension, protection des relais et vérification de la synchronisation du réseau. Par rapport aux transformateurs de tension électromagnétiques traditionnels, ce produit dispose également d'un couplage de communication par ligne électrique, évitant les problèmes de ferrorésonance. C'est globalement la structure est fiable, garantissant le fonctionnement sûr et stable à long terme des réseaux électriques à haute tension, ce qui en fait un noyau dispositif de support pour la construction de réseaux intelligents.
Instructions générales
Les codes de modèle de la série TYD définissent clairement les paramètres du produit et les scénarios applicables, facilitant ainsi l'ingénierie sélection et installation sur site. Les règles de codage sont les suivantes :
- TYD : Code pour transformateur de tension capacitif
- ① : Tension de phase nominale du système (unité : kV)
- ② : Capacité nominale du diviseur de tension (unité : μF, en option 0,01 μF, 0,02 μF)
- ③ : Code de suffixe de la fonctionnalité fonctionnelle
- H : Type résistant à la pollution, adapté aux zones fortement polluées
- G : Type haute altitude, adapté aux zones au-dessus de 2000 m d'altitude
- F : Convient aux systèmes à point neutre non mis à la terre efficacement
TYD110/√3-0,02FH, représentant un niveau de tension de 110 kV, une capacité nominale du diviseur de tension de 0,02 μF, adapté à systèmes à point neutre non mis à la terre efficacement et environnements de pollution de classe D, un transformateur de tension capacitif.
Permet une acquisition de tension et une mesure d'énergie de haute précision, garantissant un règlement précis du réseau électrique données de consommation.
Fournit des signaux de tension stables pour la protection des relais, le contrôle automatique du réseau électrique et la synchronisation vérification, permettant une réponse rapide aux pannes du système.
Agit comme un condensateur de couplage pour la communication sur ligne électrique, permettant ainsi la transmission du signal de ligne électrique sans câblage supplémentaire.
L'ensemble du processus de production et de test du transformateur de tension extérieur est strictement conforme aux normes nationales.
normes faisant autorité, répondant pleinement aux spécifications d’acceptation technique :
- GB/T20840.1-2010 « Transformateurs d'instrument - Partie 1 : Exigences techniques générales »
- GB/T20840.5-2013 « Transformateurs d'instrument – Partie 5 : Exigences techniques supplémentaires pour la tension capacitive
Transformateurs"
- GB/T19749-2005 « Condensateurs couplés et diviseurs de tension capacitifs »
Le transformateur de tension extérieur offre une excellente adaptabilité environnementale et peut fonctionner de manière stable dans des conditions complexes.
conditions extérieures. Les paramètres standards applicables sont les suivants :
- Scénarios d'installation : convient pour une utilisation en intérieur et en extérieur.
- Température ambiante : -40℃～+45℃ (des conditions spéciales peuvent être personnalisées et négociées)
- Vitesse maximale du vent : ≤150 km/h
- Altitude nominale : ≤2000 m (la version haute altitude de type G s'adapte aux altitudes plus élevées)
- Épaisseur du givrage : ≤10 mm
- Indice anti-pollution : Classe D standard (ligne de fuite ≥ 43,3 mm/kV), classe E en option (ligne de fuite ≥
53,7 mm/kV)
La série CVT Usune TYD adopte une structure intégrée modulaire, composée de deux parties principales : une tension capacitive diviseur et un dispositif électromagnétique. La structure est robuste et durable :
Utilise un diélectrique composite à couche mince et papier à condensateur de haute qualité. Plusieurs éléments de condensateur sont connectés en série à l'intérieur de la douille en porcelaine, imprégnée sous vide d'huile isolante de haute qualité. Le entièrement la structure scellée est équipée d'un dispositif de compensation d'huile pour maintenir la stabilité de la tension interne, éliminant ainsi l'huile problèmes de fuite et d’humidité. La structure d'assemblage de boulons assure une installation pratique et une connexion sécurisée.
Comprend un transformateur intermédiaire intégré, un réacteur de compensation et un registre de réacteur à saturation rapide, tous scellés dans un réservoir en acier rempli d'huile. Il est pré-assemblé avec le diviseur basse tension avant de quitter l'usine, assurer une isolation complète du système d'huile isolante et éliminer les interférences mutuelles.
Équipé de bornes d'amortissement, de mise à la terre et d'onde porteuse dédiées avec des marquages clairs. Protection multiple les structures préviennent efficacement les risques de sécurité tels que les fuites à haute tension et les dommages aux équipements secondaires.

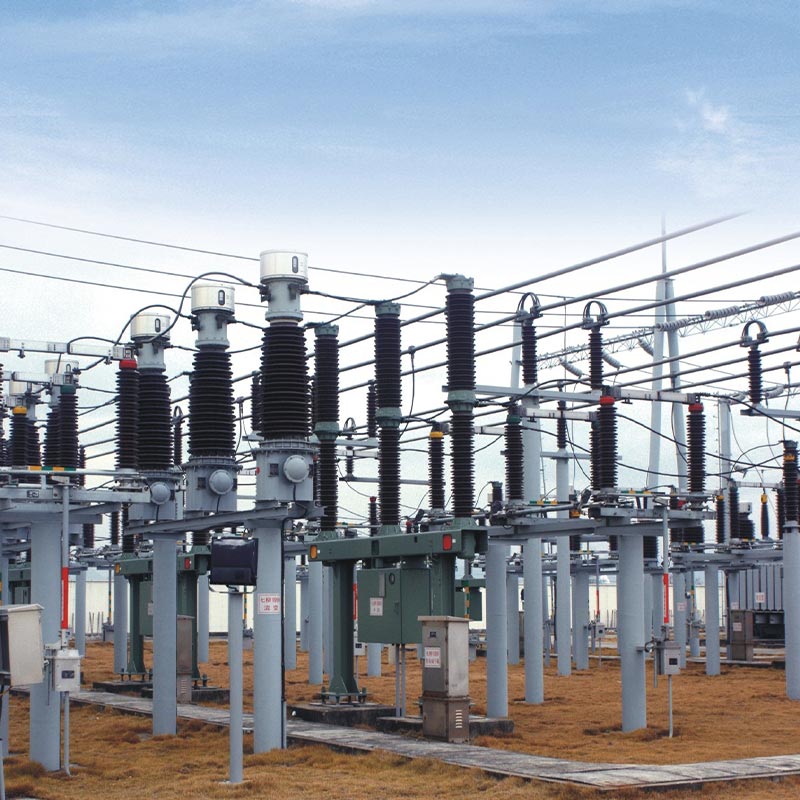

En tant que fournisseur de haute qualité d'équipements CVT haute tension, les transformateurs de tension de la série TYD d'Usune ont été
appliqué avec succès à un projet clé de rénovation du réseau électrique urbain 110 kV à Zhoushan, dans la province du Zhejiang. Le
Le projet a sélectionné le modèle classique TYD110/√3-0.02FH, adapté aux conditions de fonctionnement complexes du local
zone côtière avec une forte pollution et un point neutre non efficacement mis à la terre.
L'équipement d'origine de cette sous-station souffrait d'une mesure de tension instable et d'une faible anti-interférence
capacités. Après avoir remplacé les CVT par des CVT de la série Usune TYD, l'équipement fonctionne de manière stable depuis plus
Plus de 3 ans, maintenant une mesure précise et une sortie de signal stable même dans des environnements difficiles tels que les hautes
l'humidité, les embruns salés et les vents forts. Cela fournit un support fiable pour la protection des relais de sous-station et le transporteur
communication, améliorant efficacement la fiabilité du fonctionnement du réseau électrique régional, réduisant les équipements
taux de défaillance et vérifier pleinement les excellentes performances de résistance aux intempéries et de résistance à la pollution du produit.
- Fonctionnement à long terme : 1,2 fois la tension nominale (1,2Un)
- Surcharge à court terme : Peut fonctionner pendant 30 secondes à une tension de 1,5Un
- Type F dédié : Peut fonctionner en continu pendant 8 heures à une tension de 1,9Un
- Vérifier régulièrement l'état d'étanchéité de l'équipement pour éviter les fuites d'huile isolante ;
- Assurer une connexion fiable des bornes d'amortissement d1 et d2 ; le fonctionnement en circuit ouvert est strictement interdit ;
- Lorsqu'elles ne sont pas connectées à un équipement porteur, les bornes N et X doivent être court-circuitées de manière fiable ;
- Le démontage non autorisé des boulons d'étanchéité et des structures d'étanchéité des trous de remplissage d'huile est interdit ;
- Un échantillonnage d'huile et des tests de routine de l'unité électromagnétique ne sont pas nécessaires pour éviter les risques de sécurité causés par l'huile.
le niveau baisse.
Trois tests de base doivent être effectués conformément à la norme DL/T596-1996 : Premièrement, la capacité et le diélectrique La perte du diviseur de condensateur doit être testée, avec la valeur de capacité s'écartant de la plaque signalétique de ≤2 % et la tangente de perte diélectrique ≤0,002. Deuxièmement, la résistance d'isolement de l'unité électromagnétique doit être testée à l'aide d'un Mégohmmètre 2500 V, avec la résistance d'isolation de chaque borne à la terre ≥500 MΩ. Troisièmement, l'étalonnage de la précision Le test nécessite d'augmenter l'angle des câbles haute tension pour réduire les interférences de capacité parasite et garantir précision des mesures.
Premièrement, le diviseur de condensateur et le dispositif électromagnétique constituent un ensemble correspondant et doivent être installés conformément aux numéros de plaque signalétique ; ils ne peuvent pas être échangés arbitrairement. Deuxièmement, les trous de levage de l'unité électromagnétique le réservoir de pétrole doit être utilisé pour le levage ; il est interdit de soulever le manchon en porcelaine du condensateur pour empêcher l'équipement dégâts. Troisièmement, la fondation doit être fixée avec des boulons M20 à haute résistance et l'inclinaison globale de l'équipement doit ne dépasse pas 2/1000 mm. Quatrièmement, assurez-vous que la borne X est mise à la terre de manière fiable et que la borne d'amortissement est solidement connecté pour éviter d’endommager l’équipement.
H est du type anti-pollution, adapté aux environnements fortement pollués et très corrosifs comme les zones côtières et mines industrielles ; G est le type haute altitude, optimisé pour les hautes altitudes, les basses tensions et les basses températures. environnements adaptés aux zones supérieures à 2000 m ; F est le type adaptatif au système, spécialement conçu pour le point neutre systèmes électriques non mis à la terre efficacement, avec une tolérance aux surtensions plus forte, adaptés aux réseaux électriques spéciaux conditions de fonctionnement.
Zhejiang Usune Electric est une usine professionnelle d'équipements électriques haute tension intégrant la R&D, la production, et les ventes. Avec des années d'expérience dans le domaine des transformateurs haute tension, elle possède un système de production complet et des processus d'inspection de qualité rigoureux. Tous les produits TYD ont passé avec succès les tests des normes nationales, garantissant ainsi la stabilité performances et rentabilité élevée. Des produits standardisés et des solutions personnalisées peuvent être fournis selon différents niveaux de tension, conditions environnementales et exigences du réseau électrique, fournissant une haute tension fiable équipement de soutien pour les projets énergétiques mondiaux.
