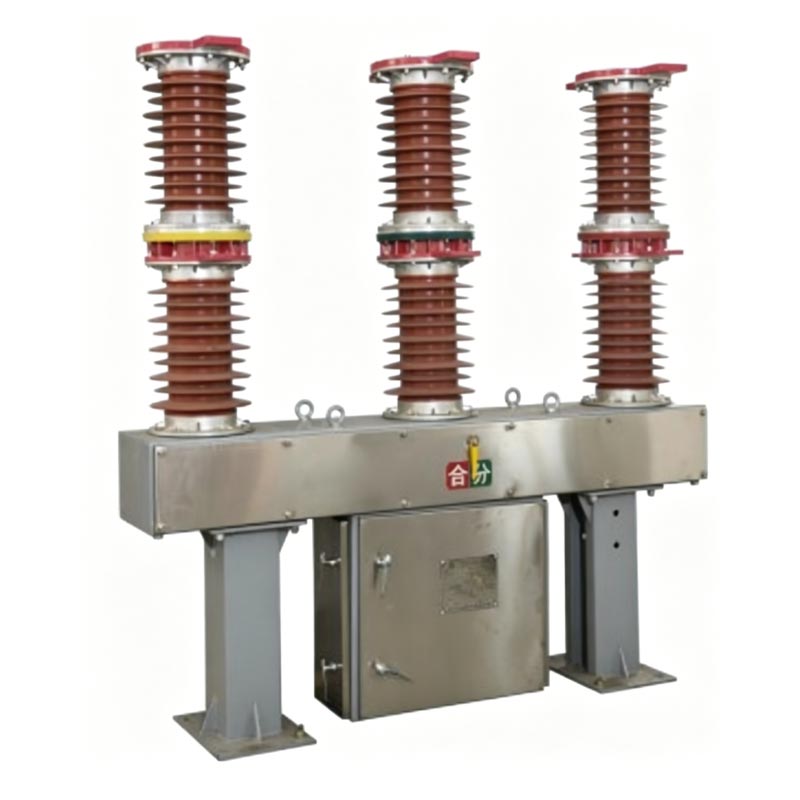

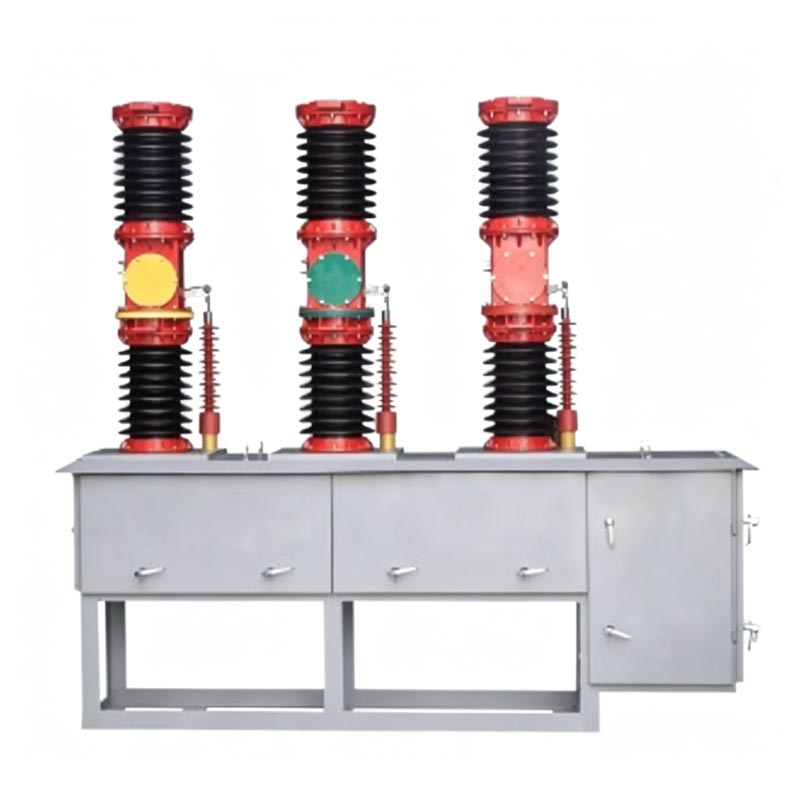

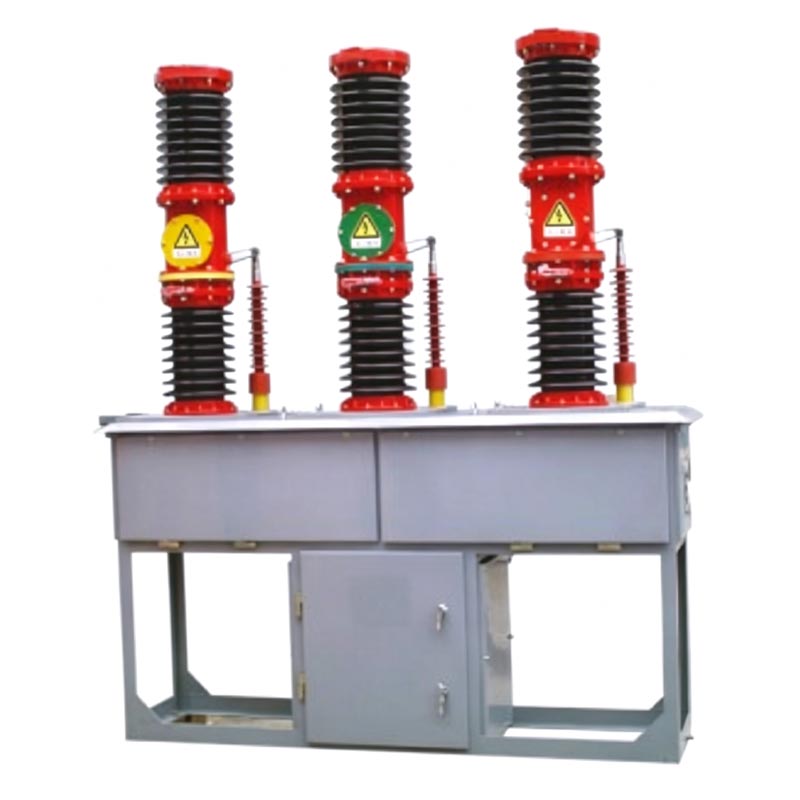

Le disjoncteur à vide extérieur Usune Zw7-40.5 est un disjoncteur à vide extérieur haute tension adapté à 50 Hz. Systèmes de transmission et de distribution d'énergie triphasés AC, 24-40,5 kV, principalement utilisés pour le contrôle, la protection, sectionnement et commutation de batterie de condensateurs. Lorsqu'il est utilisé conjointement avec un réenclencheur, il permet une segmentation intelligente contrôle du réenclenchement du système électrique ; il prend en charge les mécanismes de commande à ressort ou électromagnétiques, a une mécanique stable performances et ne présente aucun risque d’incendie ou d’explosion ; il est conforme à GB1984-1989 « Disjoncteurs haute tension AC » et Normes IEC56, IEC62271-100 « Disjoncteurs CA haute tension ».
1. Excellentes performances de rupture : utilise la technologie d'extinction d'arc sous vide, ce qui entraîne une forte rupture
capacité, longue durée de vie électrique et durée de vie mécanique allant jusqu'à 10 000 cycles.
2. Sans entretien et fiable : structure simple, ne nécessitant aucun entretien régulier et longue durée de vie.
3. Excellentes performances d'isolation et anti-pollution : fortes performances d'isolation extérieure et exceptionnelles
capacité anti-pollution.
4. Configuration intelligente flexible : peut être équipé d'un transformateur de courant intégré (précision jusqu'à 0,2 S
classe) pour le comptage et la protection des liaisons triphasées.
5. Large compatibilité des mécanismes de fonctionnement : adaptable aux mécanismes de fonctionnement à ressort ou électromagnétiques, permettant
fonctionnement fréquent et fiable.

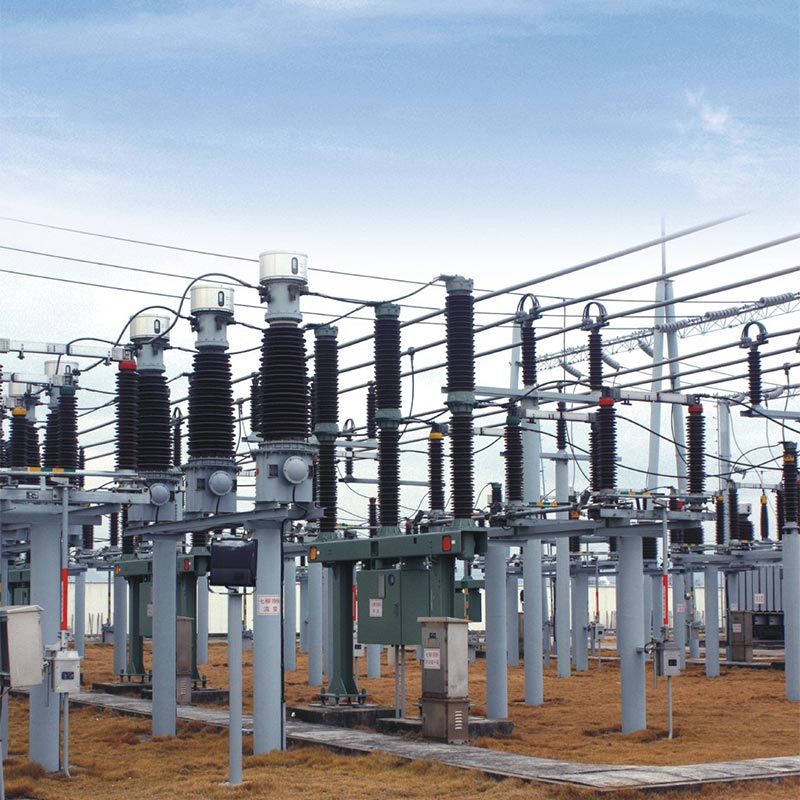

1. Lignes et sous-stations de transmission et de distribution 24-40,5 kV
2. Projets de rénovation et d’expansion des réseaux électriques urbains et ruraux
3. Parcs éoliens, centrales solaires et systèmes électriques industriels
4. Applications de commutation de batteries de condensateurs et de disjoncteurs de liaison
5. Zones côtières, de haute altitude et fortement polluées
1. Nom du projet : Projet de connexion au réseau d’un parc éolien de 35 kV dans le nord de la Chine
2. Client : State Grid Hebei Electric Power Co., Ltd.
3. Contexte du projet : Ce parc éolien est situé dans une zone côtière avec une humidité élevée, de fortes embruns salés et orages fréquents. Son système de ligne de départ de 35 kV nécessite des disjoncteurs fiables pour le contrôle, les défauts isolement et opérations de réenclenchement automatiques.
4. Solution : Uxin Electric a fourni 12 jeux de disjoncteurs à vide extérieurs Zw7-40.5, équipés de mécanismes à ressort et transformateurs de courant intégrés de classe 0,2S.
5. Réalisations des applications
- Fonctionnement stable pendant plus de 5 ans dans des environnements à forte humidité et à brouillard salin élevé
- 100% de réussite sur 187 opérations de coupure de court-circuit
- La fonction de réenclenchement intelligente réduit le temps de coupure de courant de 85 %
- La conception sans entretien réduit les coûts annuels d'exploitation et de maintenance de 60 %
6. Commentaires des clients
« Le disjoncteur à vide extérieur Usune Zw7-40.5 a démontré des performances extrêmement fiables dans nos zones côtières. parc éolien. Ses performances de prévention de la pollution et ses fonctions de protection intelligentes se sont considérablement améliorées stabilité du réseau. – Chef de projet, State Grid Hebei Electric Power Co., Ltd.

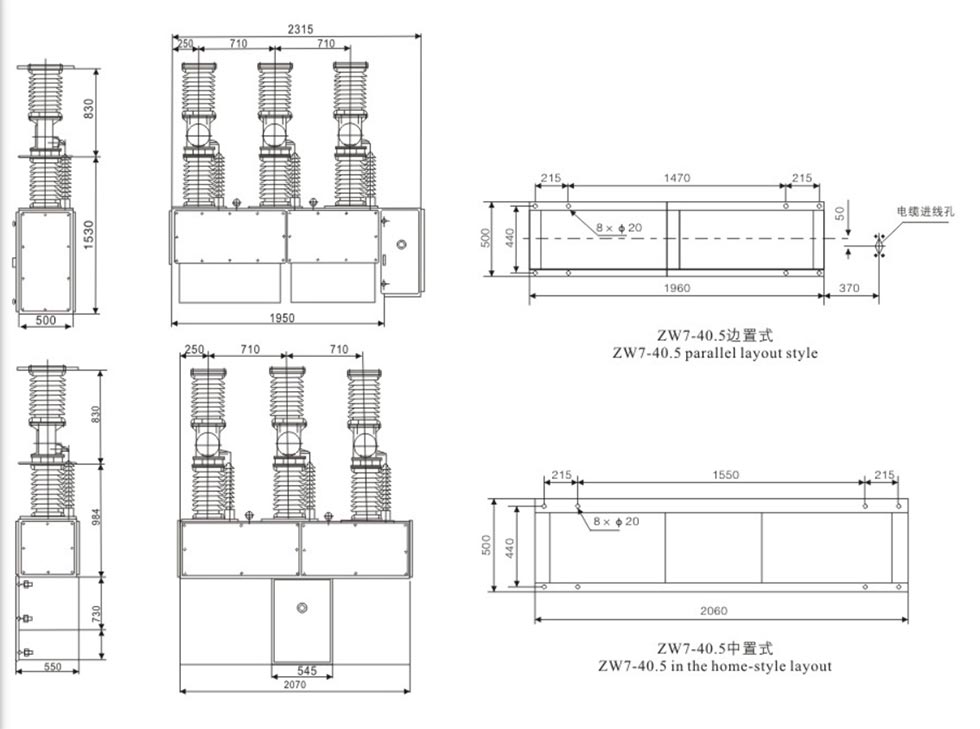

| Article | Unité | Paramètres | |
| Tension nominale | kV | 40.5 | |
| Niveau d'isolation nominal | 1min Tension de tenue à la fréquence industrielle | kV | 95 |
| Tension de tenue aux chocs de foudre (valeur de crête) | kV | 185 | |
| Courant nominal | A | 630/1000/1250/1600/2000 | |
| Courant nominal de coupure de court-circuit | kA | 12,5/16/20/25/31,5 | |
| Séquence de fonctionnement nominale | 0-0,3s-C0-180s-0 | ||
| Temps de coupure pour le courant nominal de coupure courte | Fois | 12 | |
| Coupure nominale de court-circuit et courant de fermeture (crête) | kA | 50/63/80 | |
| Courant de tenue de crête nominal | kA | 50/63/80 | |
| Courant de tenue de courte durée nominal | kA | 20/25/31.5 | |
| Durée nominale de court-circuit | s | 4 | |
| Vitesse d'arrêt moyenne | MS | 1,5 ± 0,20 | |
| Vitesse moyenne d'allumage | MS | 0,7 ± 0,2 | |
| Temps de rebond à l'activation du contrat | MS | ≤ 2 | |
| Différence de temps de synchronisation marche/arrêt triphasé | MS | ≤ 2 | |
| Heure de mise en marche | MS | ≤ 150 | |
| Heure d'arrêt | MS | ≤ 70 | |
| Durée de vie mécanique | Fois | 10000 | |
| Tension de fonctionnement nominale et tension nominale du circuit auxiliaire | V | DC/AC110 220 | |
| Résistance CC de chaque boucle de phase (transformateurs d'instrument non inclus) | μΩ | ≤ 50 | |
| Chaque résistance CC de boucle de phase | mm | 3 | |
R : Des mécanismes à ressort ou à commande électromagnétique peuvent être utilisés. Les mécanismes à ressort offrent une haute fiabilité et faibles coûts de maintenance, ce qui les rend adaptés à la plupart des applications extérieures.
R : Oui. Le rapport de courant et la classe de précision (0,2S/0,5/10P10) doivent être précisés lors de la commande.
R : Dans des conditions normales d'utilisation, la période sans entretien est de 10 à 15 ans. Une inspection visuelle est recommandée tous les 2 ans, et une inspection mécanique mineure tous les 5 ans.
Le disjoncteur à vide extérieur Usune Zw7-40.5 combine une technologie de vide avancée, une conception structurelle robuste et fonctionnalités intelligentes. En tant que fournisseur chinois de confiance, Usune Electric garantit constamment une qualité élevée et produits haute performance, ce qui en fait un choix idéal pour les systèmes électriques modernes qui exigent fiabilité, sécurité et faibles coûts de cycle de vie.
