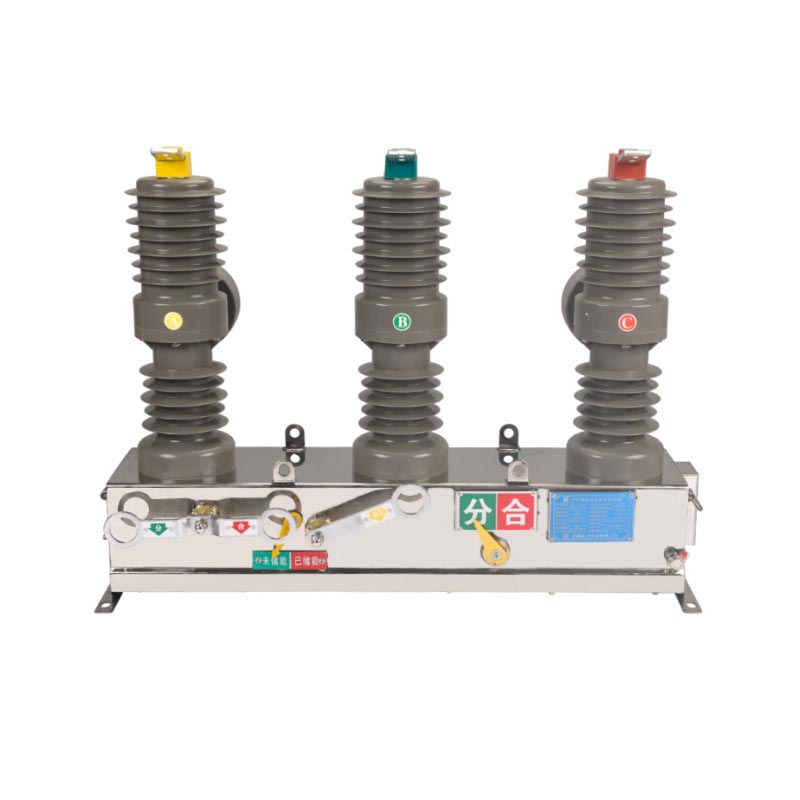

Disjoncteur à vide monté sur poteau de 11 kV

Le disjoncteur à vide monté sur poteau Usune ZW32-12 11 kV est un disjoncteur à vide monté sur poteau extérieur spécialement conçu pour les systèmes de distribution d'énergie 10kV-12kV. Il utilise une ampoule à vide de haute fiabilité pour arc éteindre, allumer et éteindre avec précision et en toute sécurité divers courants. Sa structure mécanique robuste supporte fonctionnement fréquent et convient aux scénarios nécessitant des commutations répétées.

- Tension nominale: 12kV (compatible avec les systèmes 10kV/11kV)
- Fréquence: 50/60Hz
- Nombre de phases: CA triphasé
- Isolation: Matériaux anti-âge et résistants à la corrosion de qualité extérieure
- Méthode de fonctionnement: Manuel/Électrique, compatible avec les contrôleurs intelligents

Principales caractéristiques et avantages

1. Performance de rupture supérieure

- Vitesse d'extinction rapide de l'arc sous vide, temps de coupure court et stabilité opérationnelle élevée ;
-Excellente capacité de coupure en court-circuit, protégeant efficacement les lignes et les équipements ;
- Longue durée de vie mécanique et électrique, adaptée aux scénarios de fonctionnement fréquents.

2. Fonctions intelligentes « quatre télécommandes »

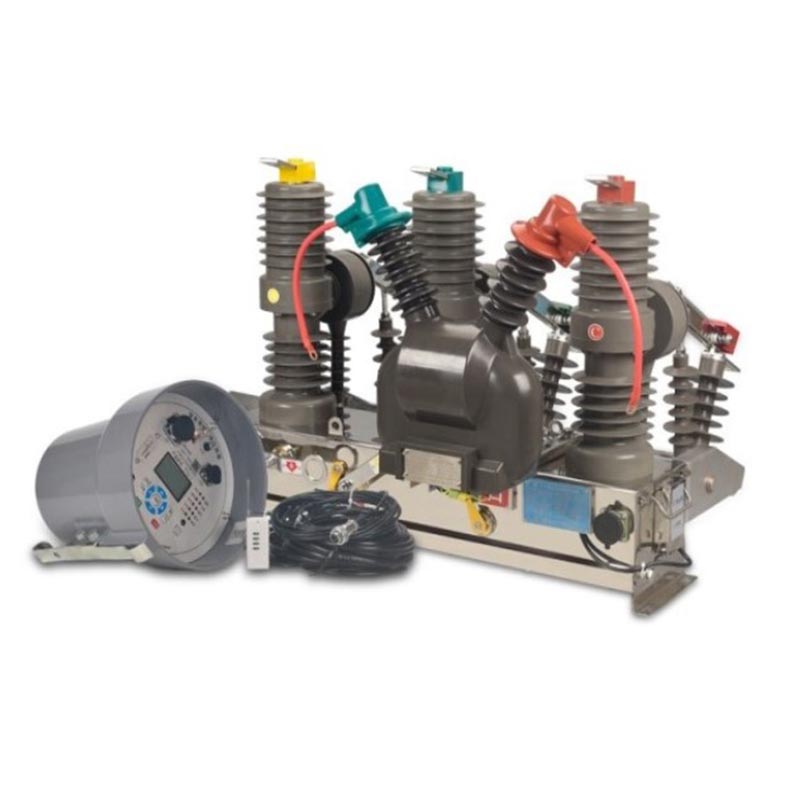

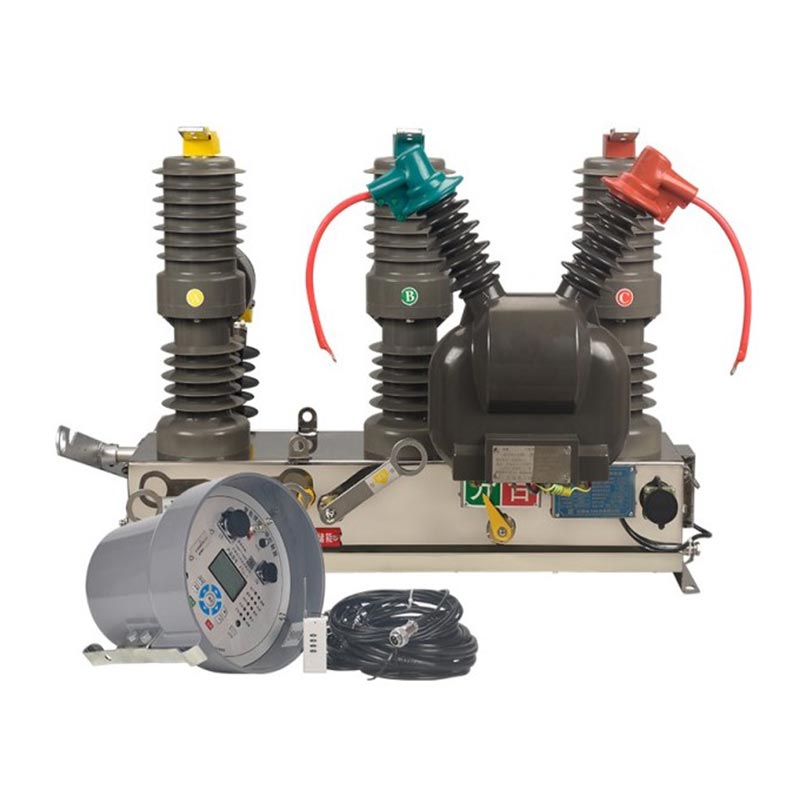

Lorsqu'il est associé à un contrôleur intelligent Usune, il peut former un réenclencheur automatique, réalisant :
- Télécommande : opération d'ouverture et de fermeture à distance par le centre de répartition ;
- Télémétrie : surveillance en temps réel des données de courant, de tension, de puissance et d'énergie ;
- Signalisation à distance : signalement actif de l'état de l'équipement, des alarmes et des informations sur les pannes ;
- Réglage à Distance : Paramétrage et modification en ligne des paramètres de protection.

3. Conception extérieure durable

- Indice de protection IP54+ entièrement fermé, anti-poussière, anti-pluie et anti-condensation ;
- Fonctionnement stable dans des environnements allant de -40 ℃ à +70 ℃, résistant aux brouillards salins, à l'humidité et à la pollution ;
- Structure compacte, montable sur poteau, facile à installer et nécessite un entretien minimal.

Cas d'application concret

1. Projet

Projet de mise à niveau de l'automatisation du réseau électrique rural dans la province d'Anhui, en Chine

2. Contexte

Défauts transitoires fréquents (foudre, contact avec des arbres) dans les réseaux électriques ruraux, vitesse d'isolation lente des défauts et risque élevé de pannes de courant à grande échelle.

3. Solutions

Déployez 120 réenclencheurs Usune ZW32-12 avec des contrôleurs intelligents en tant que réenclencheurs montés sur poteau pour les lignes aériennes 10 kV.

4. Résultats de la candidature :

- Isolation des défauts : déclenchement automatique dans les 50 ms pour les défauts de court-circuit, restauration de l'alimentation dans les 1 minutes pour zones non défectueuses ;
- Élimination des défauts transitoires : la réenclenchement automatique élimine 85 % des pannes de courant temporaires ;
- Gestion à distance : les fonctions "Quatre télécommandes" réduisent la charge de travail d'inspection sur site de 60 % et améliorent la répartition efficacité de 70 % ;

- Fiabilité : Après plus de deux ans de fonctionnement, le temps moyen entre pannes (MTBF) est >85 000 heures sans défauts majeurs, améliorant ainsi la fiabilité de l'alimentation électrique de plus de 30 000 utilisateurs ruraux.

Principaux paramètres techniques

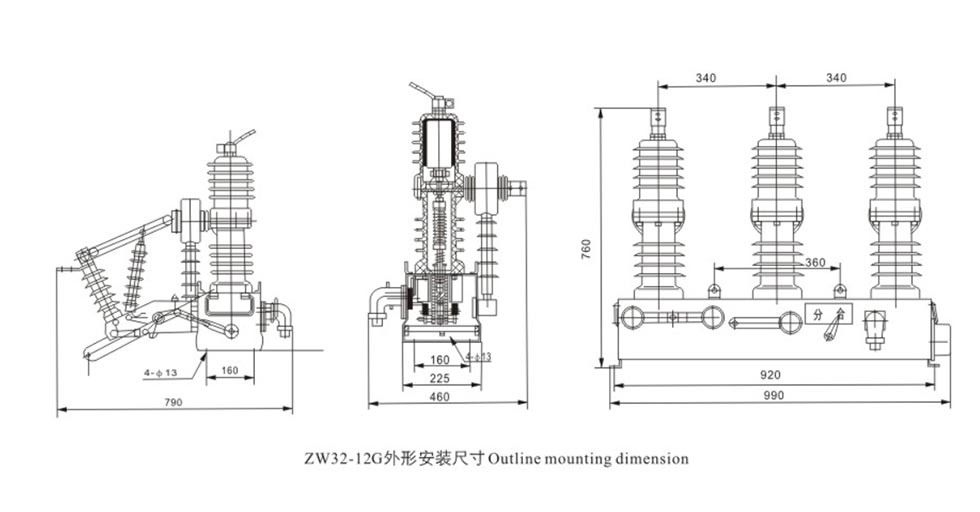

Dimensions extérieures

Référence du projet

Projet de lancement de fusée Cas-space

Rapport d'essai

FAQ

Q1 : Pourquoi le disjoncteur à vide monté sur poteau ZW32-12 11 kV convient-il aux scénarios de fonctionnement fréquents ?

R : Son interrupteur à vide présente une faible usure des contacts et une longue durée de vie électrique ; son mécanisme de commande à ressort de précision a une stabilité mécanique élevée (nombre d'opérations mécaniques ≥ 10 000 fois) ; ses matériaux et sa structure sont résistant à la fatigue, maintenant des performances stables lors d'opérations répétées, ce qui le rend adapté à des utilisations fréquentes scénarios de commutation tels que les batteries de condensateurs et les lignes industrielles.

Q2 : Comment les fonctions « Quatre télécommandes » sont-elles mises en œuvre ?

R : Connectez le ZW32-12 au contrôleur Usune FTU via RS-485 ou sans fil (4G/LoRa). Le contrôleur collecte l'appareil données, communique avec la station principale et exécute des commandes à distance, réalisant ainsi un contrôle à distance, Télémétrie en temps réel, signalisation d'état à distance et fonctions de réglage à distance en ligne.

Q3 : Quel entretien est requis pour une utilisation en extérieur ?

R : Ce produit ne nécessite pratiquement aucun entretien. Des contrôles réguliers sont recommandés :
- Tous les 1 à 2 ans : Vérifiez les joints, les fixations et les performances de l'isolation ;
- Tous les 2-3 ans : Vérifier l'intégrité de l'ampoule à vide et mesurer la résistance de contact ;
- Tous les 5 ans : Effectuer un étalonnage complet des performances mécaniques et électriques. Usune fournit services d'assistance technique et de formation à vie.

Conclusion

Le disjoncteur à vide monté sur poteau Usune ZW32-12 11 KV combine d'excellentes performances, un fonctionnement intelligent, et la durabilité. En tant que fabricant leader en Chine, Usune garantit une qualité de produit fiable, s'adaptant aux environnements urbains et réseaux électriques ruraux, parcs industriels et nouveaux systèmes énergétiques, ce qui en fait l'équipement préféré dans le secteur de l'énergie moderne champ de distribution. Grâce à son expérience approfondie des applications sur le terrain et à son support technique complet, Usune a devenir un fournisseur et fabricant de confiance dans le secteur mondial des infrastructures électriques.
