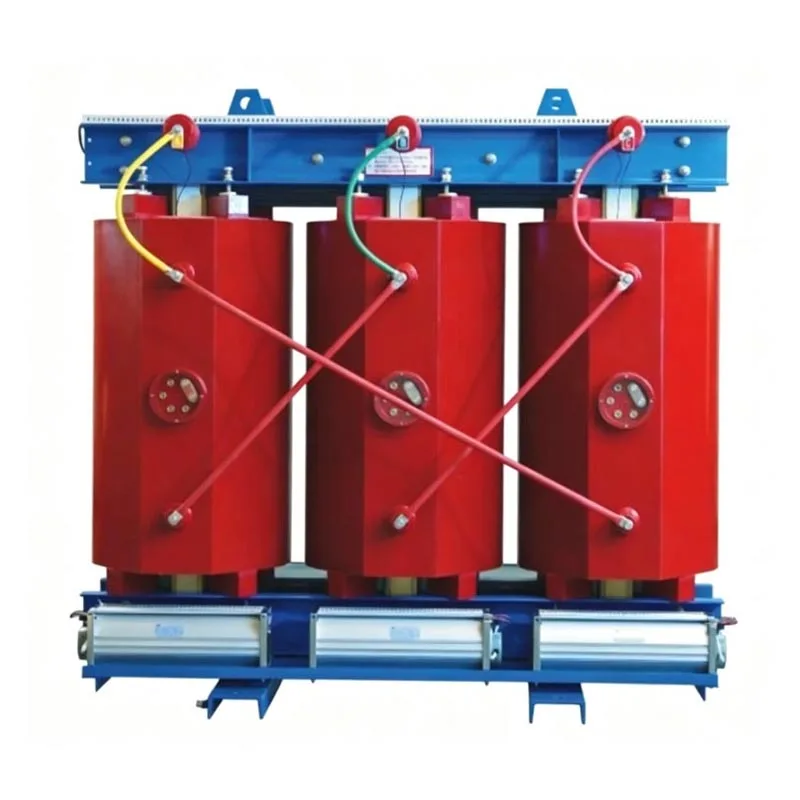

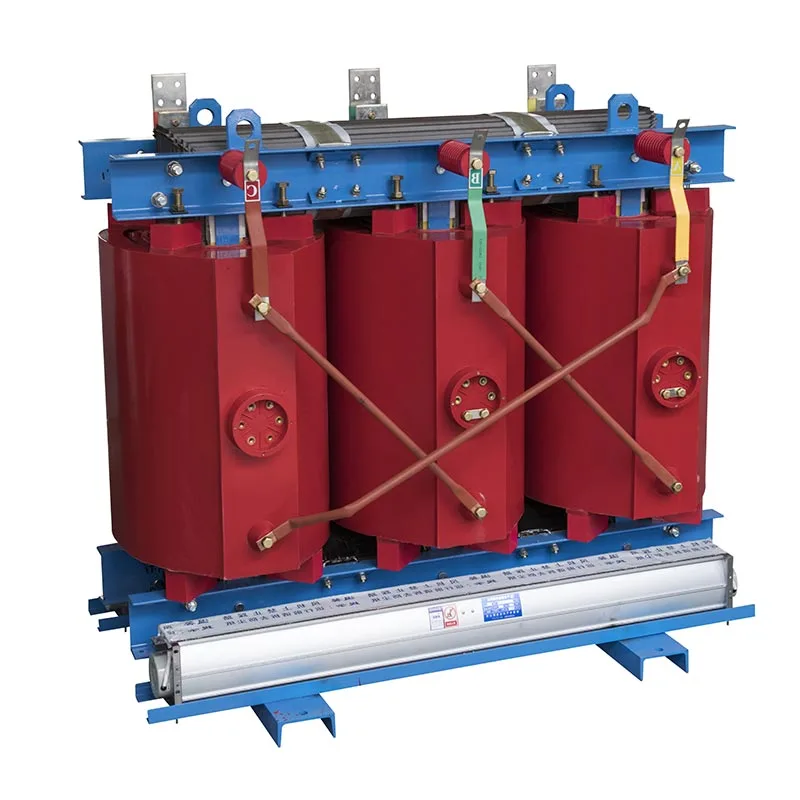

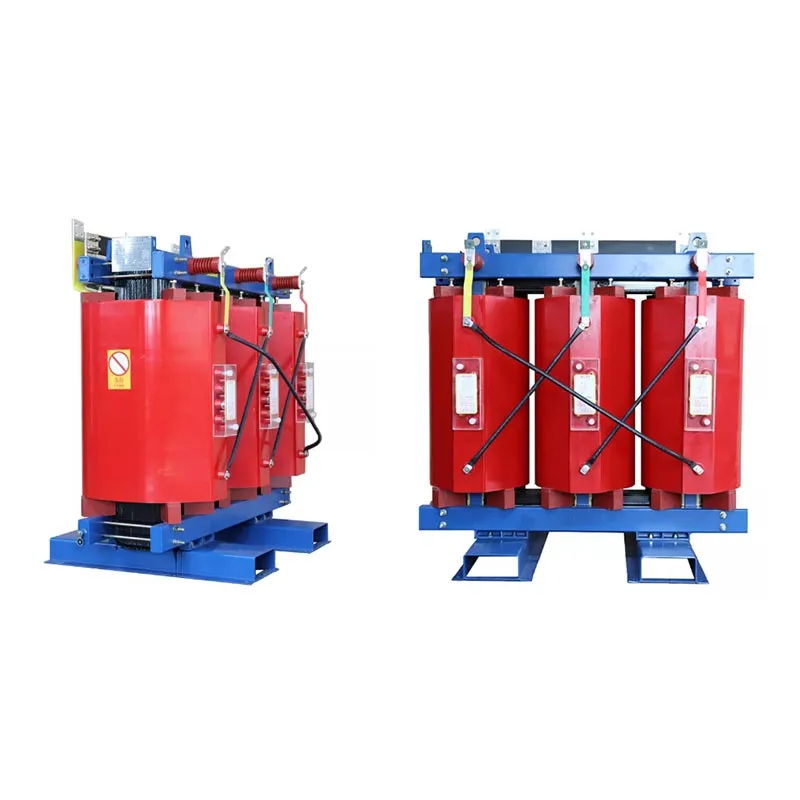

Transformateur de type sec triphasé 750 kVA

Le transformateur de type sec triphasé Usune 750 kVA est une unité de distribution d'énergie sans huile qui élimine complètement huile isolante inflammable, s'appuyant plutôt sur l'air pour l'isolation et la dissipation thermique. Cela résout fondamentalement les risques pour la sécurité associés aux transformateurs immergés dans l'huile, tels que les fuites d'huile, les incendies et la pollution. Tirer parti lignes de production standardisées et contrôle rigoureux de la qualité des matériaux entrants, nous avons optimisé le noyau et l'enroulement structures pour équilibrer la sécurité, l’efficacité énergétique et la facilité d’installation. L'équipement garantit une stabilité stable à long terme fonctionnement à pleine charge et démontre une adaptabilité environnementale exceptionnelle. En tant que premier fournisseur d'électricité équipement de distribution, Usune fournit des solutions de transformateurs secs très stables aux clients des secteurs domestique et et les marchés internationaux.

Principales caractéristiques du produit

1. Résistance au feu et aux explosions ; Sécurité supérieure

Le transformateur sec triphasé de 750 kVA utilise des matériaux isolants résistants aux hautes températures et ne contient aucun huile isolante; par conséquent, il ne souffre pas de fuites d'huile, d'incendies ou d'explosions en cas de surcharge ou conditions de court-circuit. Il élimine le besoin d'installations auxiliaires telles que des puits de pétrole ou des pare-feu, réduisant considérablement les coûts d’infrastructure et d’investissement liés à la sécurité pour la salle de distribution.

2. Respectueux de l'environnement et sans pollution

Son fonctionnement ne génère aucune huile usagée et n’émet aucun gaz nocif. Il permet une installation directe à l'intérieur sans le besoin d'équipements de récupération des huiles usées, répondant pleinement aux normes strictes de conformité environnementale requises pour hôpitaux, écoles et métros.

3. Faible bruit, faible décharge partielle et fonctionnement stable

Le noyau en acier au silicium laminé optimisé et la structure d'enroulement compacte minimisent efficacement l'électromagnétique vibrations, ce qui entraîne un faible bruit de fonctionnement. Les niveaux de décharges partielles sont strictement contrôlés dans les secteurs domestiques et normes internationales pour prévenir le vieillissement de l’isolation, garantissant ainsi des décennies de fonctionnement stable et continu.

4. Faible consommation d’énergie et rentabilité

Construit avec des noyaux en acier au silicium à grains orientés de haute qualité, l'unité présente une charge à vide et une charge nettement inférieures. pertes de charge par rapport aux transformateurs standards. Le fonctionnement à long terme réduit efficacement la consommation d'énergie et diminue les coûts d'exploitation liés à l'électricité pour l'entreprise.

5. Conception sans entretien

Dispose d'une structure isolée par air et naturellement refroidie par air qui élimine le besoin d'huile d'isolation périodique. test ou remplacement. L'entretien de routine ne nécessite qu'un simple dépoussiérage et des inspections, ce qui entraîne des économies substantielles sur les coûts de main d'œuvre et de pièces de rechange tout au long du cycle de vie de l'équipement.

6. Forte adaptabilité environnementale

Fonctionne de manière fiable à des températures ambiantes allant de -20°C à +40°C. Il convient aux environnements intérieurs caractérisé par une humidité élevée, des altitudes allant jusqu'à 1 000 mètres et des conditions poussiéreuses, ce qui le rend idéal pour les des endroits tels que des sous-sols, des tunnels, des services médicaux stériles et des bâtiments d'enseignement.

7. Structure compacte et installation facile

Le transformateur de type sec triphasé de 750 kVA est compact et léger, minimisant l'espace requis dans l'alimentation. salle de distribution. Les anneaux de levage standard et les terminaux préconfigurés facilitent le transport et le levage de manière efficace. raccourcir le délai d’installation.

Principe de fonctionnement

Le transformateur de type sec triphasé Usune 750 kVA réalise une transformation de tension et une transmission de puissance basées sur le principe de l'induction électromagnétique. Sa logique de fonctionnement fondamentale est la suivante :

1. Le courant alternatif (AC) circulant dans l'enroulement primaire génère un flux magnétique alternatif périodique à l'intérieur du noyau de fer laminé ;

2. Le flux magnétique alternatif imprègne l'enroulement secondaire, induisant une force électromotrice alternative (FEM) dans la bobine secondaire par induction électromagnétique ;

3. En fonction du rapport de tours entre les enroulements primaire et secondaire, la tension alternative est augmentée ou diminuée. pour faciliter la transmission de puissance. Contrairement aux transformateurs immergés dans l'huile, cette unité utilise l'air comme moyen principal pour l'isolation des enroulements et du noyau ainsi que la dissipation thermique, éliminant ainsi le besoin d'huile isolante liquide. Chaleur généré pendant le fonctionnement est dissipé par convection naturelle ou refroidissement par air forcé ; le processus est sûr et sans danger, garantissant une transformation de tension et une transmission de puissance fiables.

Spécifications techniques clés

1. Paramètres électriques

2. Paramètres environnementaux

Référence du projet

Projet de lancement de fusée Cas-space

Rapport d'essai

Cas d'application réels

Cas 1 : Projet de distribution d'énergie intérieure pour un hôpital de catégorie A

Un hôpital général de catégorie A dans l'est de la Chine a remplacé ses équipements vieillissants immergés dans l'huile par deux appareils secs triphasés Usune de 750 kVA. transformateurs de type pour alimenter les équipements critiques dans l’unité de soins intensifs, le centre d’imagerie et les salles d’opération.

- Défis du projet : les équipements traditionnels remplis d'huile présentaient des risques d'incendie, le bruit de fonctionnement dérangeait le patient l’environnement de soins et l’entretien de routine nécessitaient une main-d’œuvre importante.

- Résultats de l'application : La structure sans huile répondait aux normes strictes de sécurité incendie de l'hôpital ; faible décharge partielle les caractéristiques garantissaient le fonctionnement stable des équipements médicaux de précision ; la conception sans entretien réduit coûts de maintenance annuels de 70 % ; et l'équipement a fonctionné sans problème pendant trois années consécutives.

Cas 2 : Projet de sous-station d’atelier pour une usine de transformation alimentaire

Une usine de transformation alimentaire du Zhejiang a adopté des transformateurs de type sec Usune de 750 kVA pour alimenter les machines de la chaîne de production.

- Exigences du projet : Un environnement de production propre et sans huile ; équipement économe en énergie; et l'aptitude à conditions d'atelier poussiéreuses.

- Résultats d'application : les noyaux à faibles pertes ont effectivement réduit la consommation électrique de l'usine ; la structure isolée par l'air éliminé le risque de contamination par l'huile des ingrédients alimentaires ; et la structure d'enroulement résistante à la poussière est assurée fonctionnement continu et stable dans un environnement poussiéreux.

FAQ

Q1 : Le transformateur de type sec triphasé Usune 750 kVA peut-il être installé à l'extérieur ?

A1 : Le modèle standard est conçu pour une utilisation en intérieur, adapté aux environnements à des altitudes ≤ 1000 m, des températures entre -20°C et +40°C, et humidité ≤95% (sans condensation). Pour usage extérieur, enceintes de protection et étanche à la pluie les structures peuvent être personnalisées pour s'adapter à des conditions extérieures complexes.

Q2 : Le modèle sans entretien ne nécessite-t-il absolument aucune inspection périodique ?

A2 : Comparé aux transformateurs immergés dans l'huile, ce produit élimine le besoin de vidanges d'huile, d'essais d'huile et d'huile. nettoyage des fosses, le classant comme équipement sans entretien. Toutefois, des inspections trimestrielles sont recommandées pour vérifier pour l'accumulation de poussière sur les enroulements, l'étanchéité des bornes et le débit d'air de ventilation ; empêchant le flux d'air induit par la poussière le blocage aide à maintenir la dissipation thermique et prolonge la durée de vie de l'équipement.

Q3 : Quels avantages le groupe vectoriel Dyn11 offre-t-il par rapport à d'autres configurations ?

A3 : Les unités Usune sont livrées en standard avec le groupe vectoriel Dyn11, doté d'une faible impédance homopolaire et d'une forte capacités de suppression du déséquilibre de charge triphasée et des harmoniques, stabilisant ainsi la tension de sortie de 0,4 kV. Ils sont bien adaptés aux applications avec des charges monophasées importantes, telles que les hôpitaux, les bâtiments commerciaux, et les usines, minimisant efficacement l'impact des fluctuations de tension sur les équipements sensibles.
