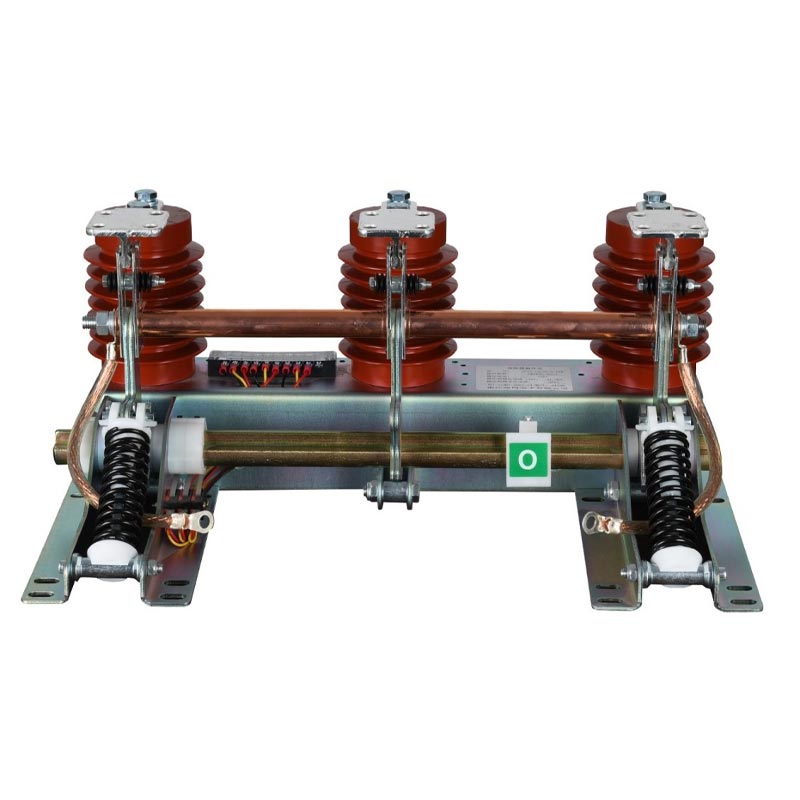

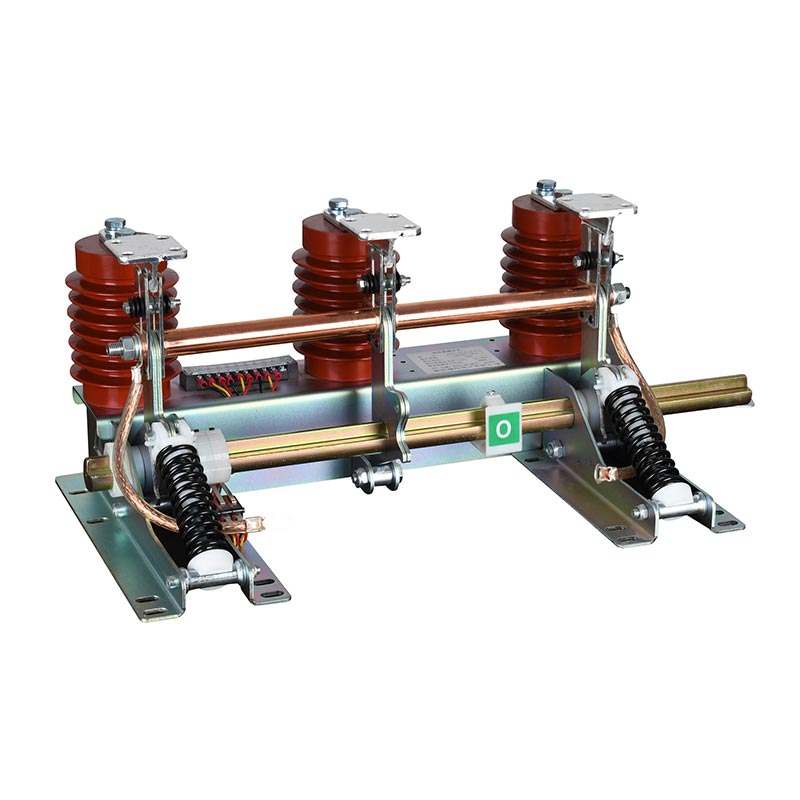

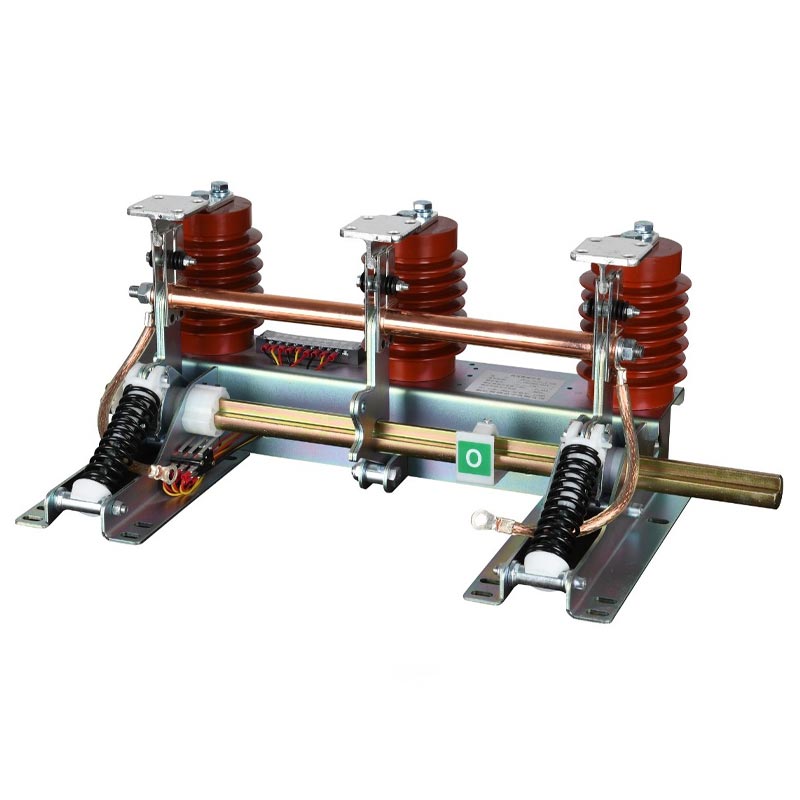

Le commutateur de mise à la terre Usune Jn15 convient aux systèmes d'alimentation CA de 12 kV et inférieurs à 50 Hz. Spécialement conçu pour les circuits mise à la terre de sécurité, il peut être utilisé avec divers appareillages haute tension pour fournir une protection de mise à la terre critique pendant entretien des équipements ou pannes de courant. En libérant de manière fiable la tension résiduelle et en résistant aux courants de court-circuit, il assure la sécurité du personnel de maintenance et des équipements électriques.
En tant que fabricant professionnel, la série de produits Usune présente une structure compacte et robuste, permettant un fonctionnement stable dans des environnements intérieurs difficiles avec une humidité élevée, des niveaux de poussière élevés et une pollution modérée. Il est entièrement conforme à Normes GB1985-89 et internationales IEC129, garantissant la cohérence du produit et son applicabilité mondiale.
| Paramètre | Spécification |
| Tension nominale | 6,6kV, 10kV, 11kV, 12kV |
| Courant de tenue nominal de courte durée | 31,5 kA (4 s) |
| Courant nominal de création de court-circuit | 80 kA |
| Courant de tenue de crête nominal | 80 kA |
| Tension de tenue à la fréquence industrielle (1 min) | 42kV |
| Tension de tenue aux impulsions de foudre | 75kV |
| Durée de vie mécanique | ≥2000 Opérations |
| Température ambiante | -10 ℃ ~ +40 ℃ |
| Altitude | ≤1000m |
| Humidité relative | Moyenne quotidienne ≤95 %, moyenne mensuelle ≤90 % |
L'interrupteur de mise à la terre Jn15 est équipé d'un mécanisme de verrouillage mécanique de précision pour éviter les erreurs de fonctionnement. (comme la fermeture dans des conditions sous tension) ; il possède une excellente capacité de tenue aux courts-circuits, capable de résister à un courant de courte durée de 31,5 kA/4 s et à un courant de pointe de 80 kA, en maintenant l'intégrité structurelle dans le en cas de panne ; les composants isolants de haute qualité offrent une résistance isolante élevée, sont résistants à l'humidité et résistant à la pollution et assure un fonctionnement stable à long terme.
La structure compacte optimisée permet une installation flexible dans divers appareillages haute tension (tels que KYN28 et HXGN) ; des indicateurs d'état clairs et des ports d'accès sans outil facilitent l'utilisation et la maintenance ; les pièces mobiles sont constituées de matériaux résistants à la corrosion et lubrifiées avec précision, garantissant un fonctionnement fluide pendant plus de 2000 cycles.
Le commutateur de mise à la terre Jn15 est compatible avec les systèmes 6,6 à 12 kV et peut être associé à tous les systèmes haute tension grand public. appareillage de commutation. Il est entièrement conforme aux normes GB1985-89 et IEC129, ce qui le rend adapté à divers projets. au niveau national et international. Il peut fonctionner de manière fiable dans des environnements intérieurs avec des températures allant de -10 ℃ à +40℃, altitudes ≤1000m, humidité 95% et niveaux de pollution de classe II.
Le commutateur de mise à la terre Jn15 est fabriqué dans l'usine avancée d'Usune, en utilisant des lignes de production automatisées et des méthodes rigoureuses. tests de qualité. Chaque produit subit des tests dynamiques, statiques et d'isolation avant de quitter l'usine. Un L'équipe R&D professionnelle peut fournir des configurations personnalisées basées sur une tension, un courant ou une installation spécifique. exigences.
Un complexe commercial de 320 000㎡ dans l'est de la Chine nécessite un système de distribution d'énergie 10 kV sûr et fiable, comprenant huit salles de commutation haute tension de type KYN28A-12. Des interrupteurs de mise à la terre stables sont nécessaires pour garantir la sécurité de la maintenance et la protection du système.
L'entrepreneur a sélectionné le commutateur de mise à la terre Usune Jn15 (64 unités au total), correspondant à toutes les lignes entrantes et sortantes. et armoires PT. L'installation a été réalisée selon des procédures standards, réalisant des performances mécaniques et électriques verrouillage avec l'appareillage. Lors des tests de mise en service, de fonctionnement, de verrouillage et de tenue aux courts-circuits tous répondaient aux normes de conception et nationales.
- Sécurité opérationnelle : exploité sans panne pendant plus de 3 ans, complétant 18 cycles de maintenance sans aucun problème.
risques pour la sécurité électrique.
- Stabilité du système : a résisté avec succès à 3 défauts de court-circuit sans endommager l'équipement, raccourcissant ainsi les pannes de courant
temps de récupération.
- Maintenance efficace : indicateurs d'état clairs et fonctionnement pratique, réduisant le temps de mise à la terre de maintenance de
environ 40 %.
- Commentaires clients : « Le commutateur Usune JN15-12 est fiable et facile à utiliser, crucial pour la sécurité électrique globale de
le complexe. Ce sera un choix prioritaire pour les projets futurs. »
| Article | Unité | Paramètres |
| Tension nominale | kV | 12 |
| Courant nominal de tolérance de courte durée | kA | 31.5 |
| Durée nominale de court-circuit | S | 4 |
| Courant nominal de court-circuit fermé | kA | 80 |
| Courant de tolérance de crête nominal | kA | 80 |

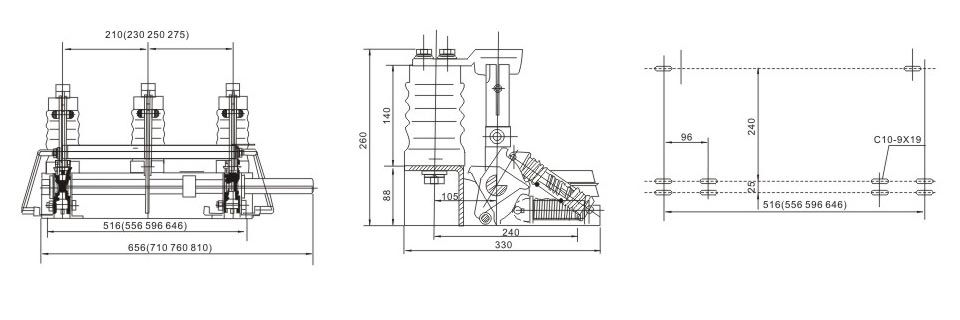

| Distance centrale de JiJian | mm | 150 210 275 |
| Compression de fréquence industrielle 1 min | kV | 42/48 |
| Pression de choc de foudre | kV | 75/85 |
R : Compatible avec tous les appareillages haute tension intérieurs grand public, tels que KYN28A-12, HXGN-12, XGN2-12, etc., convient aux systèmes 6,6 kV/10 kV/11 kV/12 kV et à un espacement de phase standard de 150 mm/165 mm/210 mm/250 mm ; des armoires spéciales peuvent être personnalisé en contactant Usune.
R : Plan de maintenance recommandé :
- Tous les 6 mois : Inspection visuelle, vérification de l'usure, de la corrosion, des connexions desserrées et des conditions de verrouillage.
- Annuellement : Test de fonctionnement, vérification de la douceur d'ouverture et de fermeture et de l'exactitude du verrouillage.
- Tous les 5 ans : Test de performance, vérification de l'isolement et de la tenue aux courts-circuits selon
normes.
- Tous les 2 ans : Maintenance de lubrification, application de lubrifiant sur les pièces mobiles pour prolonger la durée de vie.
R : Les modèles standard conviennent aux altitudes ≤ 1 000 m, à la pollution de classe II et aux environnements non corrosifs. Pour altitudes > 1000 m ou environnements corrosifs (chimiques, sel marin), Usune propose des produits améliorés, notamment isolation renforcée, revêtements anticorrosion et conception de déclassement en fonction de l'altitude. Contactez notre équipe technique pour des solutions personnalisées.
Les interrupteurs de mise à la terre haute tension d'intérieur de la série Usune JN15-12 allient sécurité, fiabilité et polyvalence, s'adaptant aux systèmes électriques de 6,6 à 12 kV. Ils répondent aux normes mondiales et ont fait leurs preuves dans des projets réels, ce qui les rend un choix idéal pour la protection de mise à la terre. En tant que fournisseur chinois professionnel, Usune fournit des produits de haute qualité. et un support technique complet pour divers projets dans les domaines de la distribution d'énergie, de l'industrie et du commerce.
