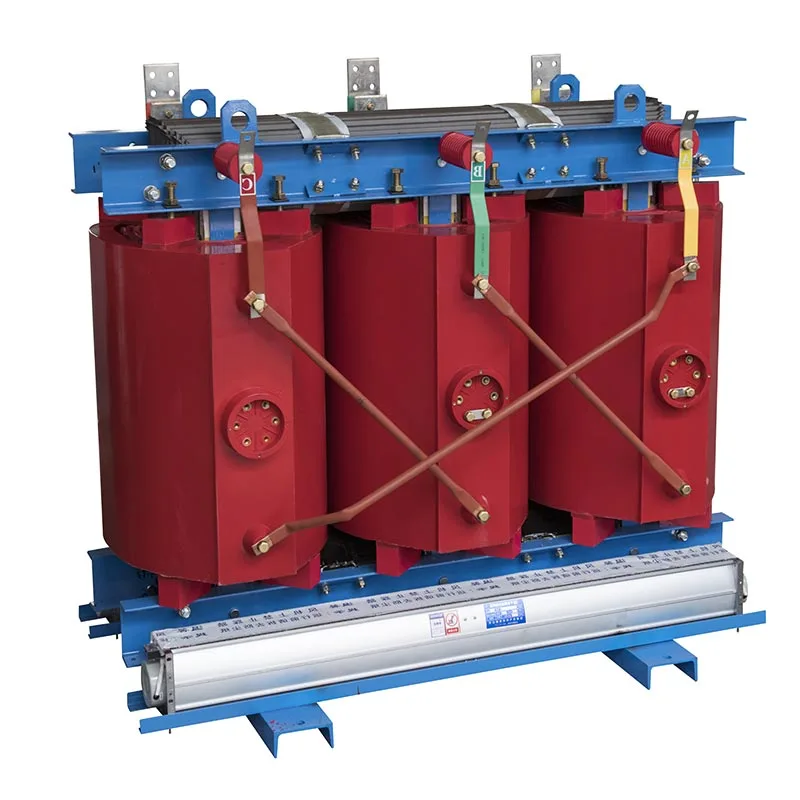

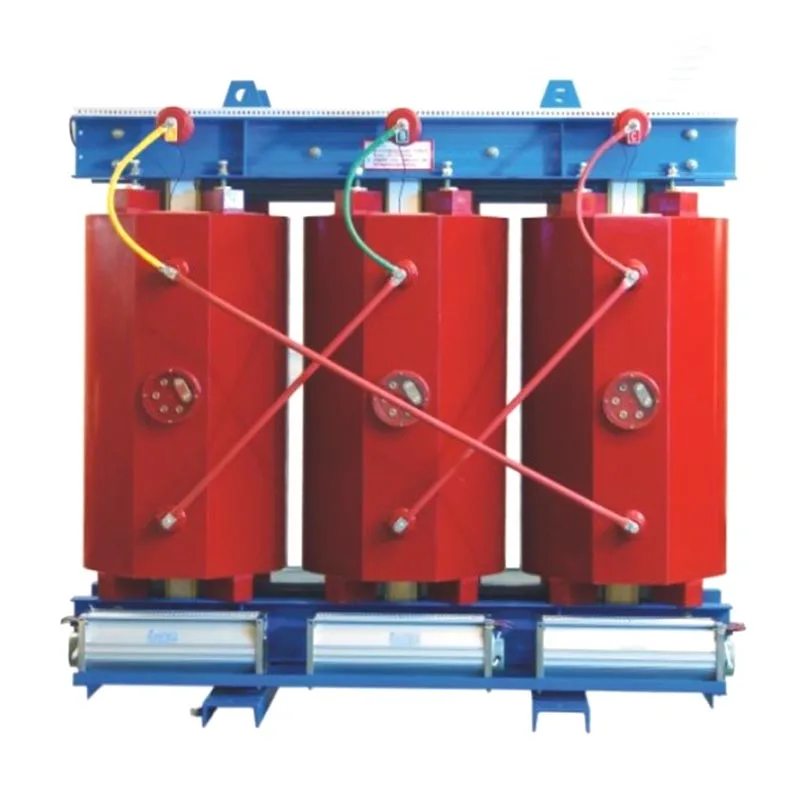

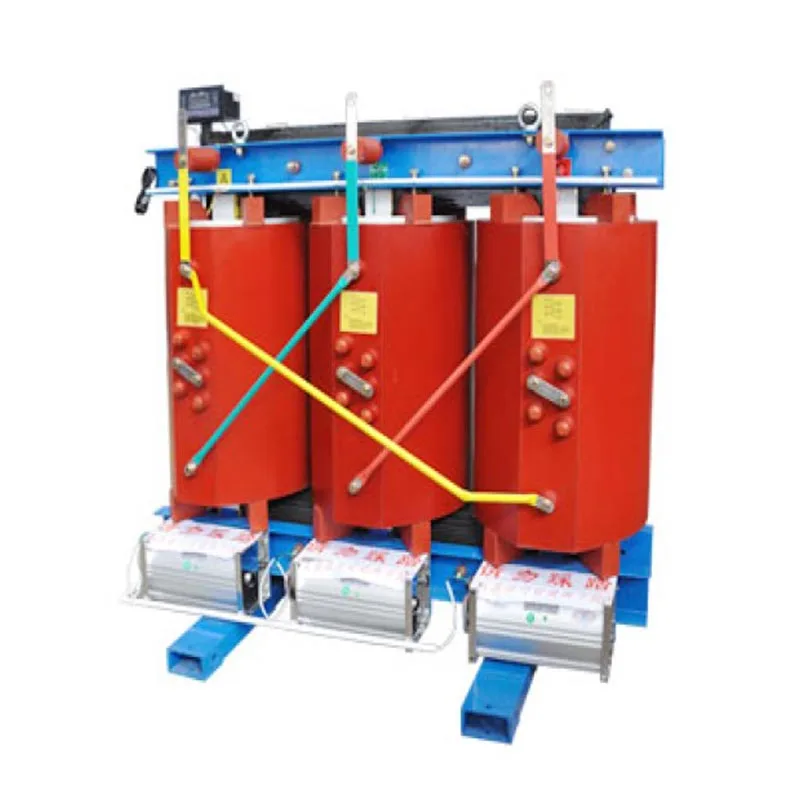

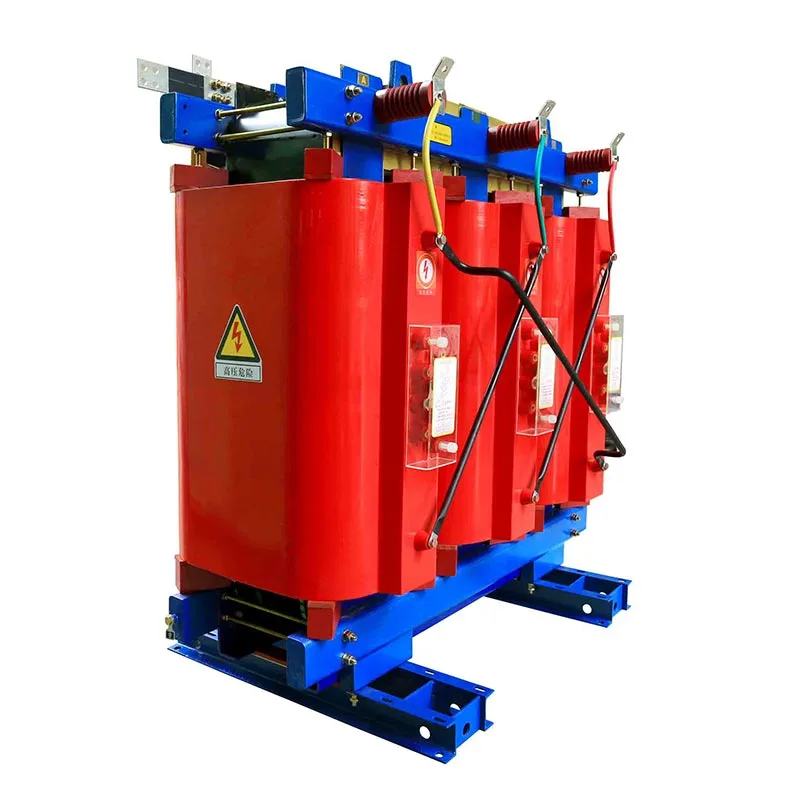

Le transformateur de type sec en résine coulée Usune 500 kVA est une unité de distribution d'énergie sans huile qui utilise l'air pour le refroidissement. et l'isolation. Ses enroulements sont entièrement encapsulés dans une résine époxy résistante aux hautes températures, entièrement éliminant les risques de sécurité tels que les fuites d’huile, les incendies et les explosions. L'unité présente une faible décharge partielle, un bruit minimal et aucune émission polluante, permettant un fonctionnement à long terme et sans entretien. Il convient pour diverses applications d'alimentation intérieures exigeantes et est largement utilisé dans les systèmes de distribution d'énergie à des fins commerciales bâtiments, hôpitaux, écoles, installations industrielles et métros.
Le transformateur de type sec en résine moulée de 500 kVA ne contient aucune huile isolante et utilise la classe H. matériaux de moulage résistants aux hautes températures. Il ne prendra pas feu, n'explosera pas et ne perdra pas d'huile dans des conditions anormales. tels que des surcharges ou des courts-circuits. L'installation intérieure ne nécessite pas d'installations spécialisées en matière de sécurité incendie comme puits de pétrole ou pare-feu, réduisant efficacement les coûts de génie civil et auxiliaires.
Il n'y a aucun risque de fuite d'huile ou d'émission de gaz nocifs pendant le fonctionnement, garantissant ainsi le respect des normes de construction écologique. et les normes environnementales. Il peut être installé directement dans des espaces clos, tels que des salles d'équipement hospitalières scellées ou des chambres d'équipement de métro souterraines, sans avoir besoin de systèmes de récupération des huiles usées, offrant une excellente adaptabilité environnementale.
La stratification optimisée du noyau et les structures d'enroulement symétriques réduisent considérablement les vibrations électromagnétiques et bruit de fonctionnement. Le processus de coulée sous vide élimine les bulles d'enroulement internes, contrôlant ainsi efficacement les parties partielles. décharge et empêche le vieillissement de l'isolation, garantissant ainsi un fonctionnement stable et continu pendant plus de 20 ans.
Un acier au silicium à grains orientés de haute qualité est utilisé pour le noyau, réduisant considérablement les pertes à vide et sous charge. Conçu pour les scénarios nécessitant une alimentation électrique continue 24 heures sur 24, comme les usines et les bâtiments commerciaux, il réduit considérablement la consommation d’énergie à long terme, conformément aux normes mondiales en matière d’économie d’énergie.
Il présente une structure intégrée utilisant l'isolation de l'air et le refroidissement naturel de l'air, éliminant ainsi le besoin de remplacement, filtration ou test périodique de l’huile isolante. L'entretien courant se limite à de simples poussières retrait et vérification des connexions des bornes, réduisant considérablement les coûts de main-d'œuvre et de matériaux associés aux travaux continus opérations et entretien.
Il fonctionne de manière fiable à des températures ambiantes allant de -20°C à +40°C, à des altitudes allant jusqu'à 1 000 mètres et dans humidité relative ≤95% (sans condensation). Les enroulements moulés scellés résistent à la poussière, à l'humidité et à une légère corrosion. rendant l'unité adaptée aux environnements complexes tels que les espaces souterrains, les installations d'usine humides et les établissements médicaux salles blanches.
Comparée aux transformateurs immergés dans l'huile de même capacité, cette unité est plus petite et plus légère, nécessitant moins d'espace pour la distribution d'énergie. Sa facilité de transport, de levage et de montage sur site raccourcit efficacement la construction calendrier des projets de distribution d’électricité.
Le transformateur de type sec en résine coulée Usune 500 kVA fonctionne sur le principe de l'induction électromagnétique, atteignant Conversion de tension alternative et transmission de puissance par couplage de flux magnétique entre le primaire et le secondaire enroulements. Le processus opérationnel de base est le suivant :
1. Le courant alternatif circulant dans l’enroulement primaire génère un flux magnétique alternatif dans le fer noyau;
2. Le flux magnétique alternatif traverse l'enroulement secondaire, induisant une force électromotrice alternative par induction électromagnétique ;
3. La transformation de tension (augmentation ou diminution) et la transmission de puissance sont obtenues sur la base du rapport de tours fixe entre les enroulements primaire et secondaire.
Contrairement aux transformateurs immergés dans l'huile, cette unité repose entièrement sur l'air comme moyen d'isolation et de dissipation thermique. entre le noyau et les enroulements, ne contenant aucune huile isolante. La chaleur est dissipée par convection naturelle ou forcée refroidissement par air, permettant une transformation de tension sûre et stable dans des environnements intérieurs fermés.
| Article | Paramètre technique |
| Plage de capacité nominale | 30～2500 kVA (modèle standard personnalisé de 500 kVA) |
| Tension nominale haute tension | 10kV/10,5kV |
| Tension nominale basse tension | 0,4kV |
| Fréquence nominale | Compatible double fréquence 50/60 Hz |
| Groupe vectoriel | Dyna11 |
| Tension d'impédance | 4 % ~ 6 % (configuration standard 6 %) |
| Article | Paramètre technique |
| Température ambiante autorisée | -20 ℃ ~ + 40 ℃ |
| Altitude applicable | ≤1000m |
| Humidité relative admissible | ≤95 % (pas de condensation) |
| Emplacement d'installation standard | Intérieur |
Une station de métro souterraine de taille moyenne dans l'est de la Chine a acheté trois transformateurs secs en résine moulée Usune de 500 kVA. aux systèmes d'éclairage, de ventilation et de contrôle des signaux de la centrale électrique. Les environnements du métro sont fermés et humides avec exigences strictes en matière de sécurité incendie ; les transformateurs immergés dans l’huile présentent des risques pour la sécurité dans de tels contextes. Depuis son entrée mis en service il y a trois ans, l'équipement a démontré de faibles niveaux de bruit et des performances stables en matière de décharge partielle sans nécessiter d'entretien fréquent, répondant pleinement aux normes de sécurité pour les opérations de transport ferroviaire souterrain.
Un hôpital tertiaire a remplacé les transformateurs immergés dans l'huile vieillissants par deux transformateurs secs Usune de 500 kVA pour alimenter équipements médicaux de précision tels que les scanners CT et IRM. Ces produits éliminent les risques d'incendie et de pollution et fonctionner silencieusement, assurant une alimentation électrique stable pour les équipements médicaux ; de plus, leur nature sans entretien réduit considérablement la charge de travail de gestion des équipements de l'hôpital.
R1 : Oui. L'équipement utilise un moulage de résine époxy sous vide pour créer une structure d'enroulement entièrement scellée, efficacement résistant à l'humidité, à la poussière et à la corrosion. Il fonctionne de manière stable dans des environnements avec une humidité relative allant jusqu'à 95 % (sans condensation) et convient largement aux salles d'équipement de métro, aux salles de distribution souterraines et aux zones humides installations d'usine. Pour les environnements présentant une condensation prolongée, des boîtiers IP personnalisés sont disponibles pour améliorer la résistance à l’eau.
A2 : L'équipement ne nécessite essentiellement aucun entretien et ne nécessite aucun remplacement, filtration ou test de l'isolation. huile. L'entretien de routine consiste uniquement à nettoyer la poussière des enroulements avec de l'air comprimé et à vérifier le terminal. tiraillements tous les six mois ; aucun équipement de test spécialisé n'est nécessaire, ce qui entraîne des résultats significatifs à long terme économies de coûts opérationnels.
A3 : Le principal avantage est l’absence de risques d’incendie ou d’explosion. Les transformateurs immergés dans l'huile traditionnels contiennent huile isolante inflammable, ce qui les rend sujets à un incendie ou à une explosion en cas de court-circuit ou de surchauffe, et nécessitent des installations auxiliaires telles que des puits de pétrole et des pare-feu. Les transformateurs secs en résine moulée Usune utilisent résine solide ignifuge et ne contient aucun milieu combustible ; ils ne propagent pas le feu en cas de panne et peut être installé directement dans des endroits intérieurs densément peuplés, tels que les hôpitaux, les écoles et les magasins centres commerciaux, sans avoir besoin d’infrastructures supplémentaires de sécurité incendie.
